Alfa Laval DV-ST

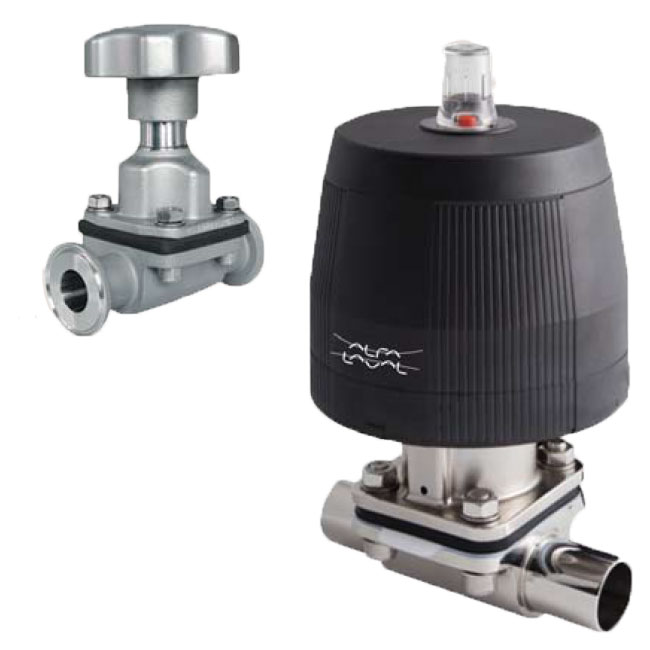

Werking Alfa Laval membraanafsluiter DV-ST Ultra Pure

De Alfa Laval Membraanafsluiter DV-ST is een unieke afsluiter die in veel verschillende configuraties beschikbaar is. Deze afsluiter kan worden geleverd met verschillende behuizingen, membranen en control units. De afsluiter kan in alle ultra hygiënische processen worden toegepast zoals farmacie of de bio-industrie. De membraanafsluiter kan worden geleverd met verschillende handbedieningen maar ook pneumatische aandrijvingen.

De Alfa Laval membraanafsluiter DV-ST Ultra Pure komt standaard met het documenten pakket van Alfa Laval wat inhoud:

  • 3.1/MTR traceerbaarheid certificaat volgens EN10204
  • FDA certificaten
  • USP klasse 6 certificaten
  • TSE/ADI verklaring
  • Inwendige ruwheid conform verklaring

Op aanvraag zijn de test resultaten van de inwendige ruwheid en is het ATEX certificaat van deze afsluiter beschikbaar.

De DV-ST UltraPure is beschikbaar in de configuraties:

  • 2-weg afsluiter
  • T-afsluiter (3 poorten)
  • Tank afsluiter, voor de uitlaat van uw tank.
  • Tandem afsluiter
  • Multi-poort afsluiter

Artikelnr. Omschrijving Bediening Maatvoering EN10357-A Elastomeer RVS kwaliteit Voorraad
20135898AL
Alfa Laval DV-ST
Membraanafsluiter DV-ST UP 2-weg body, forged DN8 DIN11850 las/las 1.4404 (Ra
Pneumatisch Lucht open / Veer sluiten
DN8 (ø 10)
EPDM
AL9615035173
Unique DV-ST L/L EPDM 1185 DN8 HB
Membraan ventiel DV-ST UP 2-weg body, forged DN8 DIN1180 L/L 1.4404 (Ra
  • Aansluiting : Las / Las
Handbediend
DN8 (ø 10)
EPDM
316 (L)
AL9615034513
Alfa Laval DV-ST l/l DN10 handbediend
Membrane valve Typ DV-ST Connections: weld-weld, DN10 acc. to DIN11850 Surface roughness: Ra
Handbediend
DN10 (ø 13)
PTFE / EPDM
AL9615033189
Unique DV-ST C/C EPDM DN15 NC
Membraanafsluiter DV-ST UP 2-weg body, forged DN15 DIN11850 C/C 1.4404 (Ra
  • Aansluiting : Clamp / Clamp
Pneumatisch Lucht open / Veer sluiten
DN15 (ø 19)
PTFE / EPDM
AL9615037604
Alfa Laval DV-ST L/L DN25 pneumatic
Membrane valve Typ DV-ST Connections: weld-weld, DN25 acc. to DIN11850 Surface roughness: Ra
Pneumatisch Lucht open / Lucht sluiten
DN25 (ø 29)
PTFE / EPDM
AL9615034201
Unique DV-ST UP L/L EPDM DN8 PB
Unique DV-ST UltraPure 2 way-body, forged, DIN11850 Port size DN8, 1/4" Las/las Ra
  • Aansluiting : Las / Las
Pneumatisch Lucht open / Veer sluiten
DN8 (ø 10)
EPDM
316 (L)
20138009AL
Unique DV-ST L/L EPDM DN40 HB
Membraanafsluiter las/las Type DV-ST UP Handbediend DN40 (41x1.5) 1.4404 (Ra
Handbediend
DN40 (ø 41)
EPDM
AL9615034420
Unique DV-ST C/C PTFE/EPDM DN15 NC
Membraanafsluiter DV-ST UP 2-weg body, forged DN15 DIN11850 C/C 1.4404 (Ra
  • Aansluiting : Clamp / Clamp
Pneumatisch Lucht open / Veer sluiten
DN15 (ø 19)
PTFE / EPDM
AL9615038078
Membraanafsluiter DV-ST Block-T-body S1 + S2 DN50
Membraanafsluiter DV-ST Block-T-body S1 + S2 DN50 (53,00 x 1,5) S3 DN20 (23,00 x 1,5) DIN11850 Las/Las 1.4404 (Ra
  • Aansluiting : Las / Las
Pneumatisch Lucht open / Veer sluiten
DN50 (ø 53)
PTFE / EPDM
316 (L)
AL9615034317
Unique DV-ST C/C PTFE/ EPDM DN50 NO
Membraanafsluiter DV-ST UP 2-weg body, forged DN50 DIN11850 C/C 1.4404 (Ra
  • Aansluiting : Clamp / Clamp
Pneumatisch Lucht open / Veer sluiten
DN50 (ø 53)
PTFE / EPDM
AL9615034470
Unique DV-ST L/L EPDM 11850 DN25 HB
Membraan ventiel DV-ST UP 2-weg body, forged DN25 DIN1180 L/L 1.4404 (Ra
  • Aansluiting : Las / Las
Handbediend
DN25 (ø 29)
316 (L)
AL9615034551
Unique DV-ST L/L PTFE/EPDM DN25 HB
Membraanafsluiter DV-ST 2-weg body, forged DN25 DIN11850 Las/Las 1.4404 (Ra
  • Aansluiting : Las / Las
Handbediend
DN25 (ø 29)
PTFE / EPDM
316 (L)
Artikelnr. Omschrijving Maatvoering Elastomeer Voorraad
AL9615022410
Onderdeel Alfa Laval afsluiter diaphragm set PTFE/EPDM unique DV-P ULTRAPURE DN50/ 2"
AL9615005207
Onderdeel Alfa Laval afsluiter compressor kit, actuator, dn25 EPDM-FPM-MVQ+TFM LAMINATED, THREAD
AL9615005272
Onderdeel Alfa Laval afsluiter diaphragm tfm/EPDM dn25-1" POINT-FIXED THREAD f. DIAPHRAGM VALVE DV-ST
AL9615022403
Onderdeel Alfa Laval afsluiter diaphragm set EPDM unique dv-p ULTRAPURE DN25/ 1"
AL9615022401
Onderdeel Alfa Laval afsluiter diaphragm set EPDM unique dv-p ULTRAPURE DN15/ 1/2"
AL9615000137
Onderdeel Alfa Laval afsluiter diaphragm tfm/EPDM dn20-3/4" 2-PIECE BAYONET f. DIAPHRAGM VALVE DV-ST
AL9615005206
Onderdeel Alfa Laval afsluiter compressor kit, actuator, dn20 EPDM-FPM-MVQ+TFM LAMINATED, THREAD
AL9615005273
Onderdeel Alfa Laval afsluiter diaphragm tfm/EPDM dn40-1 1/2" POINT-FIXED THREAD f. DIAPHRAGM VALVE DV-ST
AL9615005271
Onderdeel Alfa Laval afsluiter diaphragm tfm/EPDM dn20-3/4" POINT-FIXED THREAD f. DIAPHRAGM VALVE DV-ST
AL9615022407
Onderdeel Alfa Laval afsluiter diaphragm set PTFE/EPDM unique DV-P ULTRAPURE DN20/ 3/4"
AL9615000108
Onderdeel Alfa Laval afsluiter diaphragm EPDM dn50-2" THREAD f. DIAPHRAGM VALVE DV-ST
AL9615005276
Onderdeel Alfa Laval afsluiter diaphragm tfm/EPDM dn80-3" POINT-FIXED THREAD f. DIAPHRAGM VALVE DV-ST
Materiaal

In contact met product
                                   2-weg afsluiter CF3M (316L) Cast / Forged 1.4435 (316L)
                                   T-afsluiter 1.4435 (316L)
                                   Tank afsluiter 1.4435 (316L)
                                   Tandem afsluiter 1.4435 (316L)
                                   Multi-poort afsluiter 1.4435 (316L)
Inwendige ruwheid
                                               CF3M (Cast) Ra < 0.6 µm
                                               Forged /Block

Ra < 0.5 µm

Ra < 0.4 µm EP²

Zwavelgehalte
                                               CF3M (Cast) < 0.04%
                                               Forged / Block < 0.005 – 0.017%
Technische gegevens

Afmetingen DN8 – DN100 / ¼” – 4”
Aansluitingen Lasaansluiting volgens AMSE BPE, ISO2037,
  DIN11866 Serie A,B en C
Membraan opties EPDM
  PTFE / EPDM
  TFM / EPDM
Stuurkop opties ThinkTop Basic
  D30 ThinkTop
  IndiTop
