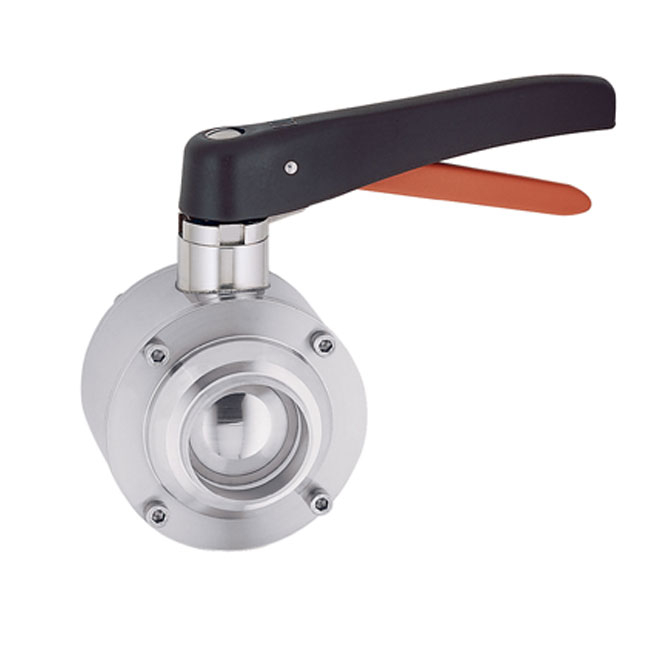

Kieselmann 2-weg
Toepassing Kieselmann Kogelkranen
De Kieselmann kogelkraan is er in twee uitvoeringen, 2-weg en 3-weg. Indien u een proces hebt met viskeuze producten is de Kieselmann kogelkraan een optimale afsluiter in uw proces.
De volle doorlaat geeft een perfecte oplossing voor kwetsbare producten in zowel de food- als farmaceutische industrie. De hygiënische Kieselmann kogelkraan is piggable en heeft bovendien geen dode ruimtes waar product achter kan blijven. In aanvulling op de 2-weg en 3-weg kogelkranen, zijn de afsluiters ook leverbaar met externe spoelaansluiting en een verwarmbaar huis.
- Gap-free afdichting van het huis
- Drukstoot ongevoelig
- Piggable verkrijgbaar
- Automatisering optioneel met behulp van actuators en stuurkoppen.
- Verwarmbaar huis op aanvraag leverbaar
Het modulair system maakt een snelle en eenvoudige omzetting van handbediend naar luchtbediend mogelijk. Eventueel ook leverbaar met een standmelding of stuurkop (KI-top). Daarmee zijn de afsluiters eenvoudig te integreren in een geautomatiseerd systeem.
| Artikelnr. | Omschrijving | Maatvoering | Aansluiting | Bediening | Elastomeer | Voorraad |
|---|---|---|---|---|---|---|
|
23118010KI
|
Kogelkraan las/las 316L
2", HB, PTFE/NBR
|
2" (ø 50,8 mm) | Las / Las | Handbediend | PTFE / NBR |
|
|
23118014KI
|
Kogelkraan las/las 316L
3", HB, PTFE/NBR
|
3" (ø 76,1 mm) | Las / Las | Handbediend | PTFE / NBR |
|
|
23118814KI
|
Kogelkraan las/las 316L
3", actuator LO/VS, PTFE/NBR
|
3" (ø 76,1 mm) | Las / Las | Handbediend | PTFE / NBR |
|
|
23118815KI
|
2-weg kogelkraan Kieselmann 4225
Las / las
DN80 (85) 316 PTFE/NBR
Pneum.bediend lucht/veer
|
DN80 (ø 85 mm) | Las / Las | Pneumatisch Lucht open / Veer sluiten | PTFE / NBR |
|
|
23118911KI
|
2-weg kogelkraan Kieselmann 4225
Las / las
DN50 (53) 316 PTFE/NBR
Pneum.bediend lucht/veer
|
DN50 (ø 53 mm) | Las / Las | Pneumatisch Lucht open / Veer sluiten | PTFE / NBR |
|
|
23128005KI
|
Kogelkraan Kieselmann
2-weg Type 4025 las / las
DN25 (29,00 x 1,50)
1.4404 (316L) PTFE / HNBR
Inclusief standaard handbediening
Voorbereid voor sensoren: nee
|
DN25 (ø 29 mm) | Las / Las | Handbediend | PTFE / HNBR |
|
|
23128013KI
|
2-weg kogelkraan Kieselmann 4025
Las / las
DN65 (70) 316 PTFE/HNBR
Exclusief bediening
|
DN65 (ø 70 mm) | Las / Las | PTFE / HNBR |
|
|
|
23128817KI
|
2-weg kogelkraan Kieselmann 4225
Las / las
DN100 (104) 316 PTFE/HNBR
Pneum.bediend lucht/veer
|
DN100 (ø 104 mm) | Las / Las | Pneumatisch Lucht open / Veer sluiten | PTFE / NBR |
|
|
23138104KI
|
2-weg kogelkraan Kieselmann 4025
Las / las
1" (25.4) 316 PTFE/EPDM
Handbediend (standaard)
|
1" (ø 25,4 mm) | Las / Las | Handbediend | PTFE / EPDM |
|
|
23138105KI
|
2-weg kogelkraan Kieselmann 4025
Las / las
DN25 (29) 316 PTFE/EPDM
Handbediend (standaard)
|
DN25 (ø 29 mm) | Las / Las | Handbediend | PTFE / EPDM |
|
|
23138107KI
|
2-weg kogelkraan Kieselmann 4025
Las / las
DN32 (35) 316 PTFE/EPDM
Handbediend (standaard)
|
DN32 (ø 35 mm) | Las / Las | Handbediend | PTFE / EPDM |
|
|
23138108KI
|
2-weg kogelkraan Kieselmann 4025
Las / las
1 1/2" (38) 316 PTFE/EPDM
Handbediend (standaard)
|
1,5" (ø 38,1 mm) | Las / Las | Handbediend | PTFE / EPDM |
|
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
23438901KI
|
Onderdeel 2-weg kogelkraan
Kogel NW50 1.4409
|
|
|
|
|
23146216KI
|
Kogelkraan spare part set
4" ISO
|
|
|
|
|
23166009KI
|
Servicekit kogelkraan
Type 4021-4024
DN40 PTFE/EPDM
|
|
|
|
|
23116902KI
|
Onderdeel doorgangs kogelkraan
Kieselmann
Volomkleding 4" PTFE-TFM1600
|
|
|
|
|
KI4022100002040
|
Onderdeel Kogelkraan Kieselmann
Lasflens DN100
316L
|
|
|
|
|
23166015KI
|
Servicekit kogelkraan
Type 4021-4025
DN80 PTFE/EPDM
|
|
|
|
|
23106005KI
|
Cavity filler 2-weg kogelkraan
type 4021-4025
DN25 (29) PTFE
|
|
|
|
|
23136014KI
|
Onderdeel 2-weg kogelkraan
type 4021-4025
Seal kit 3" (76.1), PTFE/EPDM
|
|
|
|
|
23438900KI
|
Onderdeel 2-weg kogelkraan
Kogel NW40 1.4409
|
|
|
|
|
23146008KI
|
Onderdeel 2-weg kogelkraan
type 4021-4025
Seal kit 1.5" (38.1), PTFE/FKM
|
|
|
|
|
24438901KI
|
Onderdeel kogelkraan
Screw-in male part DN80
|
|
|
|
|
23136016KI
|
Onderdeel 2-weg kogelkraan
type 4021-4025
Seal kit 4" (101.6), PTFE/EPDM
|
|
|
|
Materialen |
|
| Onderdelen in contact met het product | 1.4404 (316L) |
| Andere onderdelen | 1.4301 (304) |
| Interne ruwheid | Ra < 0,8 μm e-polished |
| Afdichtingen in contact met product | PTFE, EPDM (SIP 140° C, 30 min.) |
Technische gegevens |
|
| Max. product druk | 16 bar 2-weg kogelkraan |
| 10 bar 3-weg kogelkraan | |
| Vacuüm | 1,5 - 10-4 bar l/ |
| Temperatuur | Elastomeer afhankelijk |
| Afmetingen | DN25 – DN100 / 1”- 4” |
Opties |
|
| Controle en indicatie | Stuurkop |
