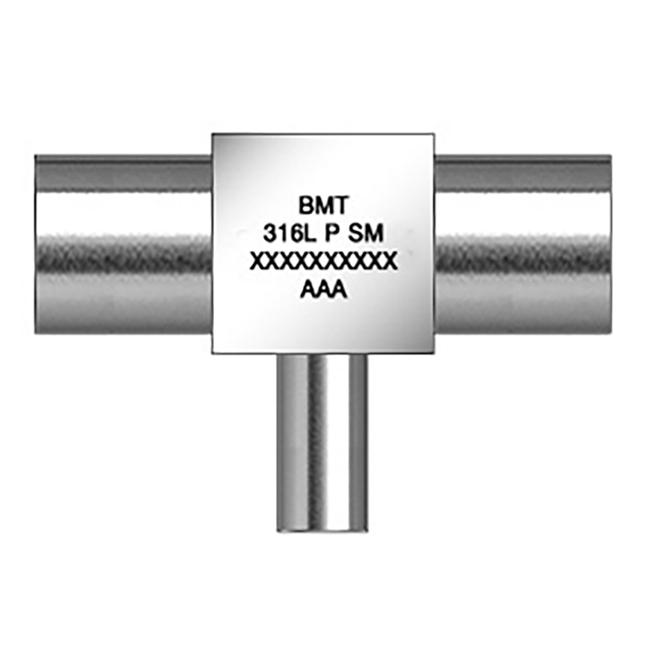

Micro Reduzier T-Stück
Micro Schweißfittings (Reduzier T-Stück)
Eine Miniaturversion des Standard-Schweißfittings, kompakter und kleiner als die größeren orbitalen Schweißfittings. Mikro-Fittings haben ein kompaktes Design, das sie besser für kleinere Aufbauten und eine kompaktere Platzierung von Komponenten geeignet macht, während sie den gleichen Durchfluss und die gleiche Leistung wie andere Fittings beibehalten.
Spezifikationen:
- Größen: 1/8” – 3/4”
- Material: 316L, 316L VIM/VAR (Double Melt) (Produktkontaktteile)
- Oberflächenbeschaffenheit: Ra ≤ 0,25µm standardmäßig passiviert oder Ra ≤ 0,13µm elektrolytisch poliert
- Sonderausführungen auf Anfrage
Die Fittings werden gereinigt und unter Reinraumbedingungen verpackt. Außerdem sind sie für die Verarbeitung mit orbitalen Schweißgeräten geeignet.
Zertifikate:
MTR (Mill Test Report) oder 3.1-Zertifikat gemäß EN 10204 (Produktkontaktteile)
| Artikelnr. | Beschreibung | Nennweite | Nennweite 2 | Werkstofftyp | Innen Rauigkeit | Lager |
|---|---|---|---|---|---|---|
|
7201506101
|
UHP Micro fitting
Reduzier T-Stück
1/4"x1/8" (6,35 x 0,89 / 3,18 x 0,70)
316L Single melt
Oberfläche innen Ra ≤ 0,25µm
Standardmäßig passiviert
|
1/4" (ø 6,35 mm)
|
1/8" (ø 3,18 mm)
|
316L Single melt
|
Ra ≤ 0,25µm
|
|
|
7201506103
|
UHP Micro fitting
Reduzier T-Stück
3/8"x1/4" (9,53 x 0,89 / 6,35 x 0,89)
316L Single melt
Oberfläche innen Ra ≤ 0,25µm
Standardmäßig passiviert
|
3/8" (ø 9,53 mm)
|
1/4" (ø 6,35 mm)
|
316L Single melt
|
Ra ≤ 0,25µm
|
|
|
7201506105
|
UHP Micro fitting
Reduzier T-Stück
1/2"x1/4" (12,7 x 1,24 / 6,35 x 0,89)
316L Single melt
Oberfläche innen Ra ≤ 0,25µm
Standardmäßig passiviert
|
1/2" (ø 12,7 mm)
|
1/4" (ø 6,35 mm)
|
316L Single melt
|
Ra ≤ 0,25µm
|
|
|

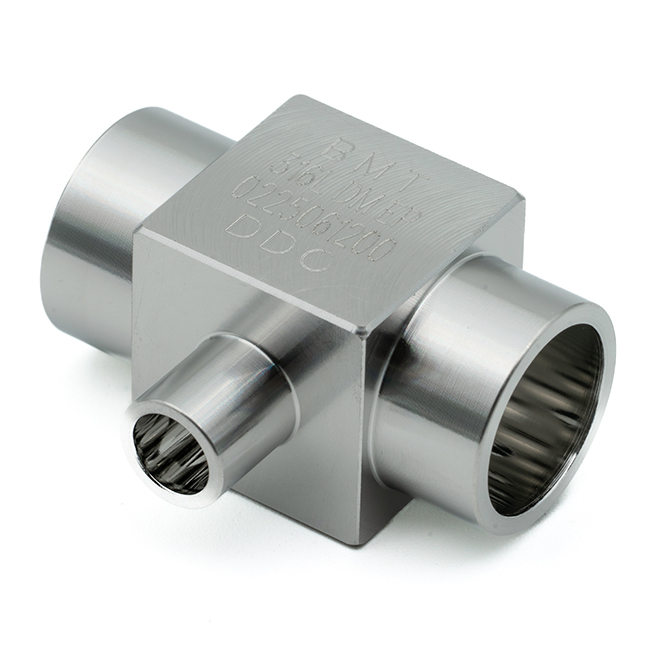

7201506107
|
UHP Micro fitting
Reduzier T-Stück
1/2"x3/8" (12,7 x 1,24 / 9,53 x 0,89)
316L Single melt
Oberfläche innen Ra ≤ 0,25µm
Standardmäßig passiviert
|
1/2" (ø 12,7 mm)
|
3/8" (ø 9,53 mm)
|
316L Single melt
|
Ra ≤ 0,25µm
|
|
|
7201506109
|
UHP Micro fitting
Reduzier T-Stück
3/4"x1/4" (19,05 x 1,65 / 6,35 x 0,89)
316L Single melt
Oberfläche innen Ra ≤ 0,25µm
Standardmäßig passiviert
|
3/4" (ø 19,05 mm)
|
1/4" (ø 6,35 mm)
|
316L Single melt
|
Ra ≤ 0,25µm
|
|
|
7201506111
|
UHP Micro fitting
Reduzier T-Stück
3/4"x3/8" (19,05 x 1,65 / 9,53 x 0,89)
316L Single melt
Oberfläche innen Ra ≤ 0,25µm
Standardmäßig passiviert
|
3/4" (ø 19,05 mm)
|
3/8" (ø 9,53 mm)
|
316L Single melt
|
Ra ≤ 0,25µm
|
|
|
7201506113
|
UHP Micro fitting
Reduzier T-Stück
3/4"x1/2" (19,05 x 1,65 / 12,7 x 1,24)
316L Single melt
Oberfläche innen Ra ≤ 0,25µm
Standardmäßig passiviert
|
3/4" (ø 19,05 mm)
|
1/2" (ø 12,7 mm)
|
316L Single melt
|
Ra ≤ 0,25µm
|
|
|
7201606201
|
UHP Micro fitting
Reduzier T-Stück
1/4"x1/8" (6,35 x 0,89 / 3,18 x 0,70)
316L Double melt
Oberfläche innen Ra ≤ 0,13µm
Elektropoliert (EP)
|
1/4" (ø 6,35 mm)
|
1/8" (ø 3,18 mm)
|
316L Double melt
|
Ra ≤ 0,13µm
|
|
|
7201606203
|
UHP Micro fitting
Reduzier T-Stück
3/8"x1/4" (9,53 x 0,89 / 6,35 x 0,89)
316L Double melt
Oberfläche innen Ra ≤ 0,13µm
Elektropoliert (EP)
|
3/8" (ø 9,53 mm)
|
1/4" (ø 6,35 mm)
|
316L Double melt
|
Ra ≤ 0,13µm
|
|
|
7201606205
|
UHP Micro fitting
Reduzier T-Stück
1/2"x1/4" (12,7 x 1,24 / 6,35 x 0,89)
316L Double melt
Oberfläche innen Ra ≤ 0,13µm
Elektropoliert (EP)
|
1/2" (ø 12,7 mm)
|
1/4" (ø 6,35 mm)
|
316L Double melt
|
Ra ≤ 0,13µm
|
|
|
7201606207
|
UHP Micro fitting
Reduzier T-Stück
1/2"x3/8" (12,7 x 1,24 / 9,53 x 0,89)
316L Double melt
Oberfläche innen Ra ≤ 0,13µm
Elektropoliert (EP)
|
1/2" (ø 12,7 mm)
|
3/8" (ø 9,53 mm)
|
316L Double melt
|
Ra ≤ 0,13µm
|
|
|
7201606209
|
UHP Micro fitting
Reduzier T-Stück
3/4"x1/4" (19,05 x 1,65 / 6,35 x 0,89)
316L Double melt
Oberfläche innen Ra ≤ 0,13µm
Elektropoliert (EP)
|
3/4" (ø 19,05 mm)
|
1/4" (ø 6,35 mm)
|
316L Double melt
|
Ra ≤ 0,13µm
|
|
