Kieselmann Doppelsitzventile

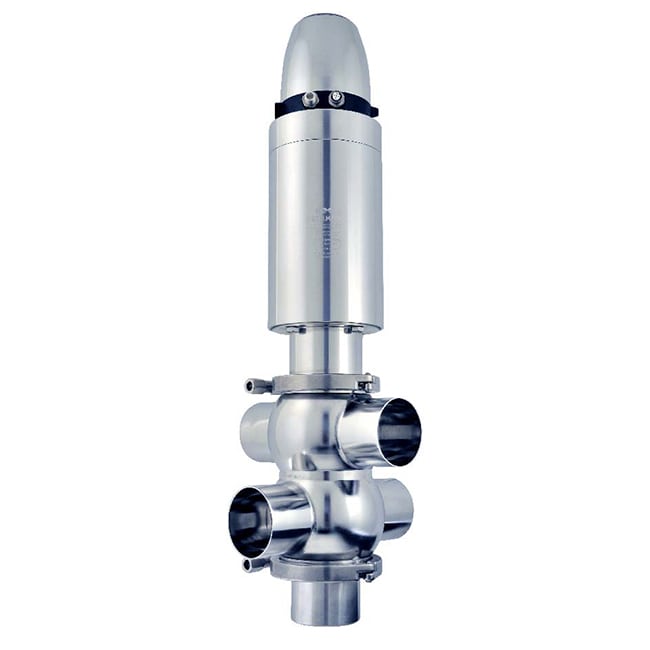

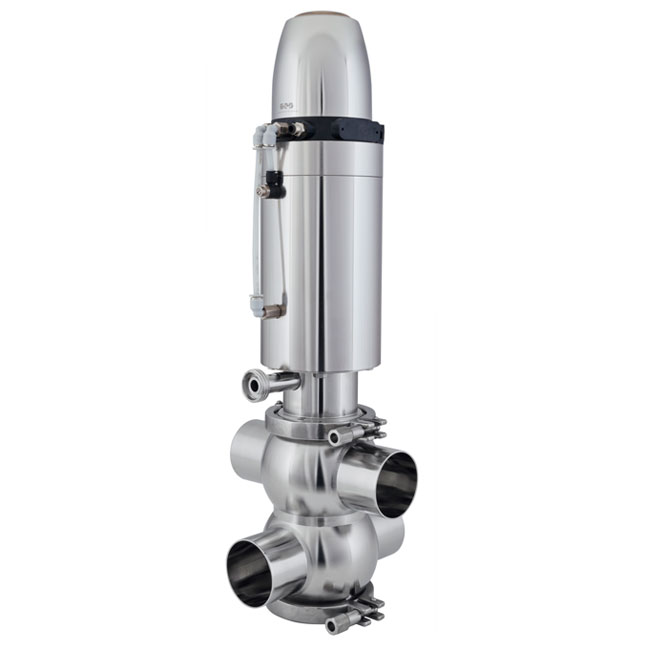

Funktion Kieselmann Doppelsitzventile Type Gemini
Kieselmann Doppelsitzventile Type Gemini wurden nach den EHEDG Kriterien entwickelt und sind eines der modernsten Leckage sicheren Ventile unserer Zeit.

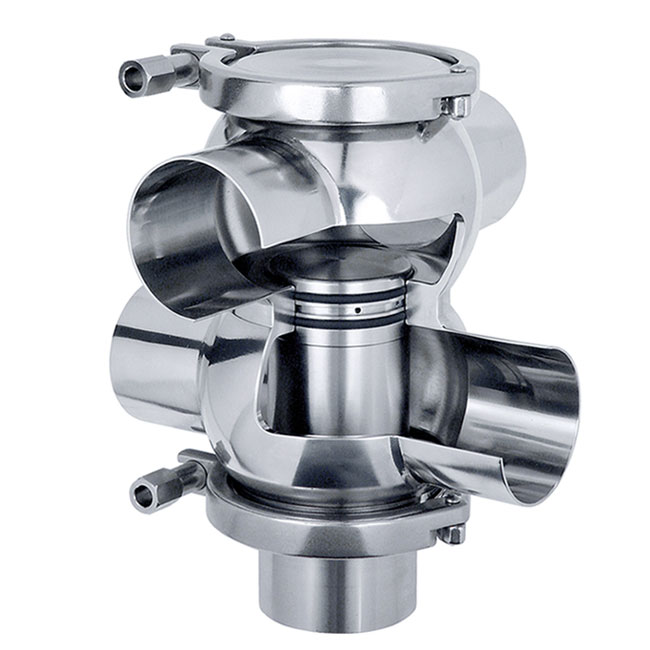

Sie werden zur vermischungssicheren Trennung inkompatibler Produkte in automatischen Prozessanlagen eingesetzt. Das geschlossene Ventil verhindert durch zwei unabhängige Ventilteller mit druckloser Leckage Abführung sicher eine Vermischung. Bei schadhafter Dichtung tritt das Prozessmedium drucklos aus dem Ventil aus. Mittels Anliften des oberen bzw. Absenken des unteren Ventiltellers kann der Leckage Raum gereinigt werden. KIESELMANN Doppelsitzventile zeichnen sich durch niedrige Betriebs-, Wartungs- und Instandhaltungskosten aus und sind die Grundlage für einen wirtschaftlichen Prozess.
- Druckschlagsicher
- Leckagefreies Öffnen
- Sichere Produkttrennung
- Optimale Reinigungsfunktionen
- Hohe Dichtungsstandzeit
- Servicefreundlich

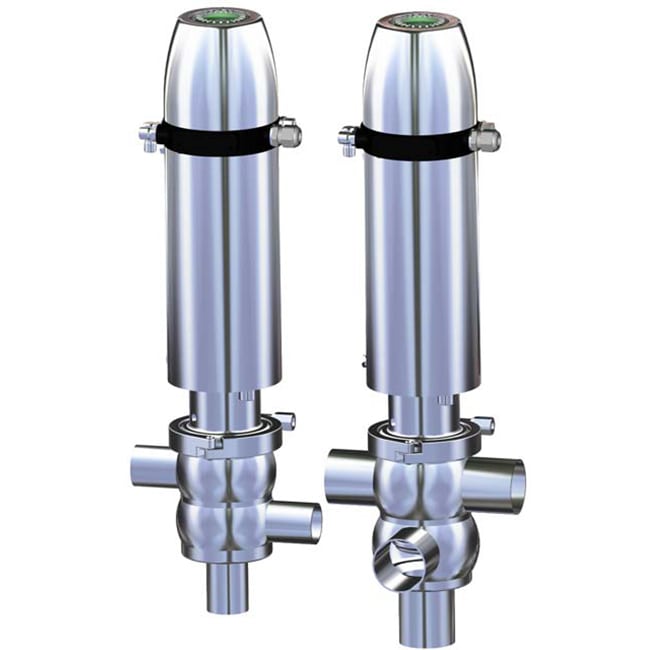

Ausführungen:
- Doppelsitzventil
- Doppelsitzumschaltventil
- Bodenauslaufventil
| Artikelnr. | Beschreibung | Nennweite | Lager |
|---|---|---|---|
|
33406004KI
|
Kieselmann Doppelsitzventil
1" (25.4) Type 5672/5642
Schaltverlusst frei
Druckstoss getestet bis zu 40 bar
Luftantrieb: Luft Auf / Feder Zu
Anschlüsse Obegehäuse: 1 x Schweiss
Anschlüsse Untergehäuse: 1 x Schweiss
Material: 1.4404
|
1" (ø 25,4 mm)
|
|
| Artikelnr. | Beschreibung | Abmessung | Elastomer | Lager |
|---|---|---|---|---|
|
KI5625065739000
|
Dichtungssatz DN 65 EPDM
für Doppelsitz
Umschaltventil
|
|
|
|
|
KI5629065002040
|
Ersatzteil Kieselmann
Doppelsitz-Tankauslaufventil
Blockflansch DN65
|
|
|
|
|
KI5630002013000
|
Anschlussplatte
komplett mit 2 Magnetventilen für
Doppelsitzventil mit oberem Sitzhub
Einsitzventil luftöffnend/luftschließend
|
|
|
|
|
KI5671080011220
|
Ersatzteil Kieselmann
Housing bottom DN80
with limit stop 1.4305
|
|
|
|
|
33531902KI
|
Ersatzteil Doppelsitzventil
O-Ring EPDM 50.47x2.62mm
|
|
|
|
|
KI5629050002040
|
Ersatzteil Kieselmann
Doppelsitz-Tankauslaufventil
Blockflansch DN50
|
|
|
|
|
33530065KI
|
Servicekit Produktseite
Doppelsitzventil
DN80 EPDM
|
|
|
|
|
33530011KI
|
Servicekit Standard
Doppelsitzventil
2" / DN50 EPDM
|
|
|
|
|
33520065KI
|
Servicekit Produktseite
Doppelsitzventil
DN80 HNBR
|
|
|
|
|
33531907KI
|
Ersatzteil Doppelsitzventil
Dichtung für ventilplatte komplett
K-flex DN80
|
|
|
|
|
33531912KI
|
Ersatzteil Doppelsitzventil
Slide Lager XSM Ø15xØ17x7mm
|
|
|
|
|
KI5670080729020
|
Ersatzteil Kieselmann
Servicekit Doppelsitzventil
DN80/3" HNBR
Dichtung mit Lagerring
Geteilter gerader Kolben
|
|
|
|
Material |
|
| Produkt berührende Teile | 1.4404 (316L) |
| Andere Edelstahl Teile | 1.4301 (304) |
| Interne Rauigkeit | Ra < 0,8 μm e-poliert |
| Dichtungen | EPDM (SIP 140°C, 30 min.) FDA konform |
| HNBR (SIP 110°C, 30 min.) FDA konform | |
| K-Flex (SIP 150°C) FDS konform | |
Technische Daten |
|
| Max. Produkt druck | DN25-100 = 10 bar |
| DN125-150 = 6 bar | |
| Vakuum | 1,5 - 10-6 >(mbar × l/s) |
| Temperatur | Elastomer abhängig |
| Druckstoß sicher | tot 40 bar (Geschlossen Ventil Position) |
| Luft druck | 4.5 - 8 bar |
| Antrieb mit Integrierte seat lift | Ja |
| Bilanzierter plug | Ja |
| Abmessungen | DN25 – DN150 / 1”- 4” |
Optionen |
|
| Kontrolle und Indikation | Steuerkopf |
