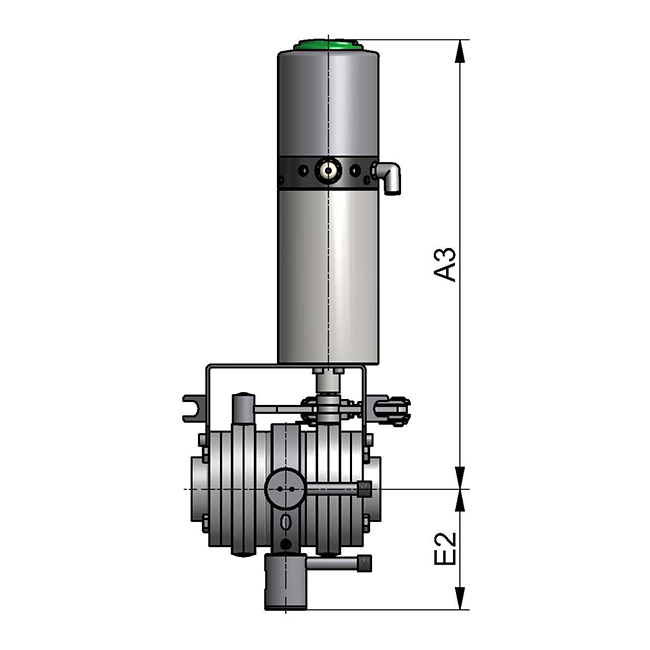

M&S LSV07
Toepassing M&S Lekdetectie Vlinderklep LSV07
Binnen het complete vlinderklep programma heeft M&S Armaturen ook een lekdetectie vlinderafsluiter. Dit afsluiter type LSV07 is gebaseerd op de normale vlinderklep type SV04 en wordt ingezet op plaatsen waar vermenging van twee confronterende media vermeden moet worden. Een M&S lekdetectie vlinderklep kan een uitstekend alternatief zijn voor bijvoorbeeld lekdetectie klepafsluiter zoals een dubbelzitsventiel.
Technisch voldoet de afsluiter aan alle eisen. Hij is leverbaar in zowel een handbediende als pneumatisch bediende uitvoering. Bij gesloten stand is de uiterst kleine lekruimte geopend en kan de eventueel gelekte vloeistof vervolgens weg lopen. Tevens kan de lekruimte door middel van de spoelaansluiting gereinigd of gesteriliseerd worden. In open toestand zijn de lekruimte en spoelaansluiting gesloten. Dit is in de constructie van de bediening verwerkt.
De afsluiters en afdichtingen zijn gemerkt en voorzien van zowel werkstof nummer, maat als Charge nummer. Een eventueel 3.1 certificaat is ook mogelijk. Bovendien worden de afdichtingen geproduceerd van FDA en 1935 goedgekeurde materialen. Daarnaast maakt de flexibiliteit van M&S Armaturen het ook mogelijk om de vlinderkleppen geheel naar klantwens (speciale aansluitingen of inbouwmaten) te produceren.
Unieke eigenschappen zijn:
- Tussen flens constructie voor eenvoudige demontage
- Korte bouwvorm
- Kleine lekkageruimte voor optimale bedrijfszekerheid
- Gebaseerd op type SV04 (SV04 heeft een EHEDG approval)
- Separate bediening spoelaansluiting
- Eenvoudige opbouw van stand melding
- Leverbaar in maten NW25-150 en 1”-4”
- Vacuüm vast afdichting concept
| Artikelnr. | Omschrijving | Maatvoering | Bediening | Elastomeer | Voorraad |
|---|---|---|---|---|---|
|
22636215MS
|
M&S Lekdetectie vlinderklep LSV07
Flens / Flens
DN80 (85) 1.4404 (316L)
EPDM
Exclusief bediening
|
DN80 (ø 85 mm)
|
|
EPDM
|
|
|
22636217MS
|
M&S Lekdetectie vlinderklep LSV07
Flens / Flens
DN100 (104) 1.4404 (316L)
EPDM
Exclusief bediening
|
DN100 (ø 104 mm)
|
|
EPDM
|
|
|
22636813MS
|
M&S Lekdetectie vlinderklep LSV07
Flens / Flens
DN65 (70) 1.4404 (316L)
EPDM
Inclusief luchtmotor PAMS-1
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
DN65 (ø 70 mm)
|
Pneumatisch Lucht open / Veer sluiten
|
EPDM
|
|
|
22834010MS
|
M&S Lekdetectie vlinderklep LSV07
Flens / Flens
2" (50,80) 1.4307 (304L)
EPDM
Inclusief standaard handbediening
Kunststof huls, kunststof knop
Voorbereid voor sensoren: nee
|
2" (ø 50,8 mm)
|
|
EPDM
|
|
|
22834016MS
|
M&S Lekdetectie vlinderklep LSV07
Flens / Flens
4" (101,60) 1.4307 (304L)
EPDM
Inclusief standaard handbediening
Kunststof huls, kunststof knop
Voorbereid voor sensoren: nee
|
4" (ø 101,6 mm)
|
|
EPDM
|
|
|
22834813MS
|
M&S Lekdetectie vlinderklep LSV07
Flens / Flens
DN65 (70) 1.4307 (304L)
EPDM
Inclusief luchtmotor PAMS-1
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
DN65 (ø 70 mm)
|
|
EPDM
|
|
|
22836010MS
|
M&S Lekdetectie vlinderklep LSV07
Flens / Flens
2" (50,80) 1.4404 (316L)
EPDM
Inclusief standaard handbediening
Kunststof huls, kunststof knop
Voorbereid voor sensoren: nee
|
2" (ø 50,8 mm)
|
|
EPDM
|
|
|
22836014MS
|
M&S Lekdetectie vlinderklep LSV07
Flens / Flens
3" (76,10) 1.4404 (316L)
EPDM
Inclusief standaard handbediening
Kunststof huls, kunststof knop
Voorbereid voor sensoren: nee
|
3" (ø 76,1 mm)
|
|
EPDM
|
|
|
22836015MS
|
M&S Lekdetectie vlinderklep LSV07
Flens / Flens
DN80 (85) 1.4404 (316L)
EPDM
Inclusief standaard handbediening
Kunststof huls, kunststof knop
Voorbereid voor sensoren: nee
|
DN80 (ø 85 mm)
|
|
EPDM
|
|
|
22836805MS
|
M&S Lekdetectie vlinderklep LSV07
Flens / Flens
DN25 (29) 1.4404 (316L)
EPDM
Inclusief luchtmotor PAMS-1
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
DN100 (ø 104 mm)
|
Pneumatisch Lucht open / Veer sluiten
|
EPDM
|
|
|
22836810MS
|
M&S Lekdetectie vlinderklep LSV07
Flens / Flens
2" (50,80) 1.4404 (316L)
EPDM
Inclusief luchtmotor PAMS-1
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
2" (ø 50,8 mm)
|
Pneumatisch Lucht open / Veer sluiten
|
EPDM
|
|
|
22836814MS
|
M&S Lekdetectie vlinderklep LSV07
Flens / Flens
3" (76,10) 1.4404 (316L)
EPDM
Inclusief luchtmotor PAMS-2
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
3" (ø 76,1 mm)
|
Pneumatisch Lucht open / Veer sluiten
|
EPDM
|
|
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
22434111MS
|
Onderdeel lekdetectie vlinderklep
Type LSV07 Klepblad LV
DN50/53 1.4307 (304L)
|
|
|
|
|
22150045MS
|
Servicekit lekdetectie vlinderklep
Type LSV07 Handbediend
1" FKM
|
|
|
|
|
22434213MS
|
Onderdeel lekdetectie vlinderklep
Type LSV07 Klepblad SV
DN65/70 1.4307 (304L)
|
|
|
|
|
22434109MS
|
Onderdeel lekdetectie vlinderklep
Type LSV07 Klepblad LV
DN40/41 1.4307 (304L)
|
|
|
|
|
22130113MS
|
Servicekit lekdetectie vlinderklep
Type LSV07
DN65 EPDM
|
|
|
|
|
22934100MS
|
Onderdeel lekdetectie vlinderklep
Lagerbusje voor klepblad
DN25-100/1"-4"
|
|
|
|
|
22130056MS
|
Servicekit lekdetectie vlinderklep
Type LSV07 handbediend
DN80 EPDM
|
|
|
|
|
22434113MS
|
Onderdeel lekdetectie vlinderklep
Type LSV07 Klepblad LV
DN65/70 1.4307 (304L)
|
|
|
|
|
22438115MS
|
Onderdeel lekdetectie vlinderklep
Type LSV07 Klepblad LV
DN80/85 1.4404 (316L)
|
|
|
|
|
22130900MS
|
Onderdeel lekdetectie vlinderklep
Type LSV07
Leckage Ventil DN25-125
|
|
|
|
|
22934215MS
|
Onderdeel lekdetectie vlinderklep
Type LSV07, lantaarnstuk
DN80 1.4307
|
|
|
|
|
22934115MS
|
Onderdeel lekdetectie vlinderklep
Type LSV07, Verbindingsstuk met arm
DN80-100 / 3"-4"
|
|
|
|
Materiaal |
|
| Product contact parts | W.St. 1.4301/1 of AISI 304L en 1.4404 of 316L |
| Inwendige oppervlakte ruwheid | Ra <0.8 μm |
| Overige RVS delen | W.St. 1.4301 / AISI 304 |
| Standaard afdichtingen | EPDM |
| Maximale operating druk | 10 bar |
| Maximale Temperatuur | Elastomeer afhankelijk |
| Maatvoering | DN25 t/m 150 en 1”t/m 4” |
| Mogelijke afdichting | EPDM, MVQ (Siliconen), FKM (Viton), HNBR |
Uitvoering |
|
| Aansluiting | Tussen flens uitvoering |
| 2 aansluitingen voor spoeling en lekdetectie | |
| Standaard bediening | Handbediend (2 posities) |
| Diverse handbediening opties | |
| Pneumatische aandrijving | Dubbel lucht of lucht/veer (2 uitvoeringen) |
| Benodigde luchtdruk | Afhankelijk van type luchtmotor |
| Standmelding | CE veilig op antaarnstuk |
| Opties | Aandrijving met klepstand steller |
| Electrische aandrijving | |
| Stuurkop | |
| Open / dicht melding (CE keur) | |
| Kinetrol zwenkaandrijving | |
| Aanpassingen op klantwens | |
| Keur | EHEDG EL (SV04) |
Onderhoud |
|
| Afdichting type 95 en 98 | T-profiel afdichting en as-loopbusjes |
| Afdichting tussen flenzen | O-ring volgens DIN11864 |
| Revisie / demontage | In line demontabel |
| Speciaal gereedschap nodig | Nee |
