Quick Connect plug

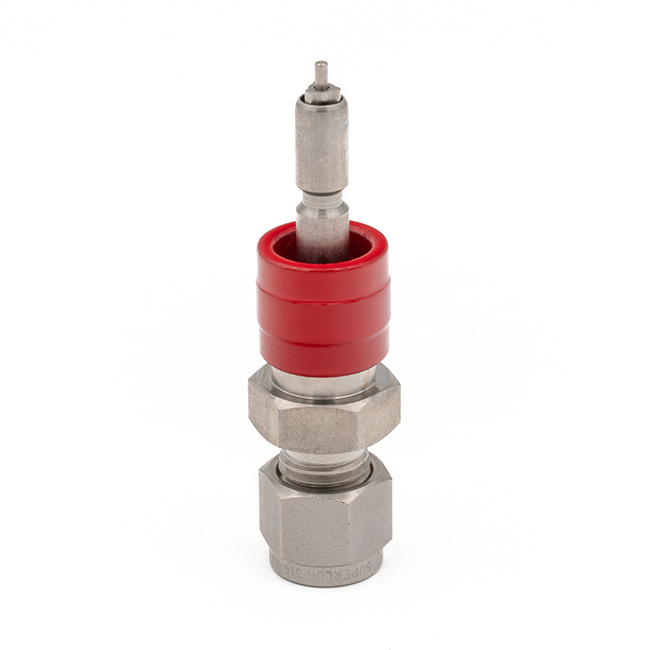

Superlok Quick Connector Plug
Snel, intuïtief en veelzijdig. Het plug-deel is ontworpen voor snelle en gereedschap loze koppeling via een eenvoudige push-beweging.
Verkrijgbaar in drie verschillende aansluitopties:
- Superlok-aansluiting voor directe integratie met buisverbindingen
- NPT-binnendraad voor compatibiliteit met uitwendige schroefdraadverbindingen
- NPT-buitendraad voor compatibiliteit met inwendige schroefdraadtoepassingen
Bij de 'Double shut off' uitvoering opent de interne klep automatisch bij aansluiting, waardoor het medium direct kan doorstromen zonder extra handelingen.
| Artikelnr. | Omschrijving | Maatvoering | Aansluiting | Shut off | Doorlaat bereik | Voorraad |
|---|---|---|---|---|---|---|
|
71040101001
|
Instrumentatie fitting
Quick Connection plug
Type SQC1P
Superlok ø1/8"
Single shutoff
316 / FKM (Viton)
|
1/8" (ø 3,18 mm)
|
Superlok
|
Single shut off
|
QC1
|
|
|
71040101002
|
Instrumentatie fitting
Quick Connection plug
Type SQC1P
Superlok ø1/4"
Single shutoff
316 / FKM (Viton)
|
1/4" (ø 6,35 mm)
(ø 12 mm)
|
Superlok
|
Single shut off
|
QC1
|
|
|
71040101003
|
Instrumentatie fitting
Quick Connection plug
Type SQC2P
Superlok ø3/8"
Single shutoff
316 / FKM (Viton)
|
3/8" (ø 9,53 mm)
|
Superlok
|
Single shut off
|
QC2
|
|
|
71040101004
|
Instrumentatie fitting
Quick Connection plug
Type SQC3P
Superlok ø1/2"
Single shutoff
316 / FKM (Viton)
|
1/2" (ø 12,7 mm)
|
Superlok
|
Single shut off
|
QC3
|
|
|
71040101011
|
Instrumentatie fitting
Quick Connection plug
Type SQC1P
Superlok ø6mm
Single shutoff
316 / FKM (Viton)
|
(ø 6 mm)
|
Superlok
|
Single shut off
|
QC1
|
|
|
71040101012
|
Instrumentatie fitting
Quick Connection plug
Type SQC2P
Superlok ø10mm
Single shutoff
316 / FKM (Viton)
|
(ø 10 mm)
|
Superlok
|
Single shut off
|
QC2
|
|
|
71040101013
|
Instrumentatie fitting
Quick Connection plug
Type SQC3P
Superlok ø12mm
Single shutoff
316 / FKM (Viton)
|
(ø 12 mm)
|
Superlok
|
Single shut off
|
QC3
|
|
|
71040101021
|
Instrumentatie fitting
Quick Connection plug
Type SQC1P
Superlok ø1/8"
Double shutoff
316 / FKM (Viton)
|
1/8" (ø 3,18 mm)
|
Superlok
|
Double shut off
|
QC1
|
|
|
71040101022
|
Instrumentatie fitting
Quick Connection plug
Type SQC1P
Superlok ø1/4"
Double shutoff
316 / FKM (Viton)
|
1/4" (ø 6,35 mm)
|
Superlok
|
Double shut off
|
QC1
|
|
|
71040101023
|
Instrumentatie fitting
Quick Connection plug
Type SQC2P
Superlok ø3/8"
Double shutoff
316 / FKM (Viton)
|
3/8" (ø 9,53 mm)
|
Superlok
|
Double shut off
|
QC2
|
|
|
71040101031
|
Instrumentatie fitting
Quick Connection plug
Type SQC1P
Superlok ø6mm
Double shutoff
316 / FKM (Viton)
|
(ø 6 mm)
|
Superlok
|
Double shut off
|
QC1
|
|
|
71040101032
|
Instrumentatie fitting
Quick Connection plug
Type SQC2P
Superlok ø10mm
Double shutoff
316 / FKM (Viton)
|
(ø 10 mm)
|
Superlok
|
Double shut off
|
QC2
|
|
