Alfa Laval DV-ST

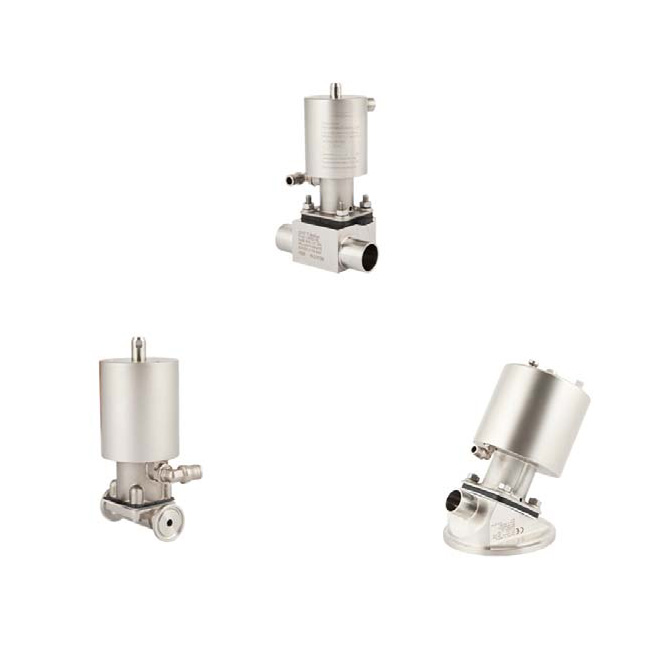

Werking Alfa Laval membraanafsluiter DV-ST Ultra Pure

De Alfa Laval Membraanafsluiter DV-ST is een unieke afsluiter die in veel verschillende configuraties beschikbaar is. Deze afsluiter kan worden geleverd met verschillende behuizingen, membranen en control units. De afsluiter kan in alle ultra hygiënische processen worden toegepast zoals farmacie of de bio-industrie. De membraanafsluiter kan worden geleverd met verschillende handbedieningen maar ook pneumatische aandrijvingen.

De Alfa Laval membraanafsluiter DV-ST Ultra Pure komt standaard met het documenten pakket van Alfa Laval wat inhoud:

3.1/MTR traceerbaarheid certificaat volgens EN10204
FDA certificaten
USP klasse 6 certificaten
TSE/ADI verklaring
Inwendige ruwheid conform verklaring

Op aanvraag zijn de test resultaten van de inwendige ruwheid en is het ATEX certificaat van deze afsluiter beschikbaar.

De DV-ST UltraPure is beschikbaar in de configuraties:

2-weg afsluiter
T-afsluiter (3 poorten)
Tank afsluiter, voor de uitlaat van uw tank.
Tandem afsluiter
Multi-poort afsluiter

Lees meer Lees minder

Artikelnr.	Omschrijving	Maatvoering	Elastomeer	Voorraad
AL9615005222	COMPRESSOR KIT, ACTUATOR, DN50 Onderdeel Alfa Laval afsluiter compressor kit, actuator, dn50 EPDM-FPM-MVQ+TFM LAMINATED, THREAD
AL9615005224	COMPRESSOR KIT, ACTUATOR, DN50 Onderdeel Alfa Laval afsluiter compressor kit, actuator, dn50 PTFE TFM, BAYONET
AL9615000141	Membraan TFM/EPDM DN50-2" Onderdeel Alfa Laval afsluiter diaphragm tfm/EPDM dn50-2" 2-PIECE BAYONET f. DIAPHRAGM VALVE DV-ST
AL9615005299	COMPRESSOR KIT, HANDLE, DN40 Onderdeel Alfa Laval afsluiter compressor kit, handle, dn40 PTFE TFM, BAYONET
AL9615000142	Membraan TFM/EPDM DN65-2 1/2" Onderdeel Alfa Laval afsluiter diaphragm tfm/EPDM dn65-2 1/2" 2-PIECE BAYONET f. DIAPHRAGM VALVE DV-ST
AL9614118501	Membraan EPDM DN15-1/2"THREAD Onderdeel Alfa Laval afsluiter diaphragm EPDM dn15-1/2"thread THREAD f. DIAPHRAGM VALVE DV-ST
AL9615000136	Membraan TFM/EPDM DN15-1/2" Onderdeel Alfa Laval afsluiter diaphragm tfm/EPDM dn15-1/2" 2-PIECE BAYONET f. DIAPHRAGM VALVE DV-ST
AL9615000109	Membraan EPDM DN65-2 1/2" Onderdeel Alfa Laval afsluiter diaphragm EPDM dn65-2 1/2" THREAD f. DIAPHRAGM VALVE DV-ST
AL9615005297	COMPRESSOR KIT, HANDLE, DN20 Onderdeel Alfa Laval afsluiter compressor kit, handle, dn20 PTFE TFM, BAYONET
AL9615022401	Membraan SET EPDM UNIQUE DV-P Onderdeel Alfa Laval afsluiter diaphragm set EPDM unique dv-p ULTRAPURE DN15/ 1/2"
AL9615000154	Membraan PTFE/EPDM DN15-1/2" Onderdeel Alfa Laval afsluiter diaphragm PTFE/EPDM dn15-1/2" BAYONET f. DIAPHRAGM VALVE DV-ST
AL9614117501	Membraan EPDM DN20-3/4"THREAD Onderdeel Alfa Laval afsluiter diaphragm EPDM dn20-3/4"thread THREAD f. DIAPHRAGM VALVE DV-ST

Materiaal
In contact met product
2-weg afsluiter	CF3M (316L) Cast / Forged 1.4435 (316L)
T-afsluiter	1.4435 (316L)
Tank afsluiter	1.4435 (316L)
Tandem afsluiter	1.4435 (316L)
Multi-poort afsluiter	1.4435 (316L)
Inwendige ruwheid
CF3M (Cast)	Ra < 0.6 µm
Forged /Block	Ra < 0.5 µm Ra < 0.4 µm EP²
Zwavelgehalte
CF3M (Cast)	< 0.04%
Forged / Block	< 0.005 – 0.017%
Technische gegevens
Afmetingen	DN8 – DN100 / ¼” – 4”
Aansluitingen	Lasaansluiting volgens AMSE BPE, ISO2037,
	DIN11866 Serie A,B en C
Membraan opties	EPDM
	PTFE / EPDM
	TFM / EPDM
Stuurkop opties	ThinkTop Basic
	D30 ThinkTop
	IndiTop

Artikelnr.	Omschrijving	Maatvoering	Aansluiting
20135898AL	Alfa Laval DV-ST Membraanafsluiter DV-ST UP 2-weg body, forged DN8 DIN11850 las/las 1.4404 (Ra	DN8 (ø 10 mm)
201359002AL	Unique DV-ST C/C PTFE/ EPDM DN25 Membraanafsluiter DV-ST UP 2-weg body, forged DN25 DIN11850 C/C 1.4404 (Ra	DN25 (ø 29 mm)	Clamp / Clamp
201359004AL	Unique DV-ST C/C PTFE/EPDM DN50 Membraanafsluiter DV-ST UP 2-weg body, forged DN50 DIN11850 C/C 1.4404 (Ra	DN15 (ø 19 mm)
20138008AL	Unique DV-ST L/L EPDM 1½" HB Membraanafsluiter las/las Type DV-ST UP Handbediend 38,1x1,65 1.4404 (Ra	DN25 (ø 29 mm)
20138009AL	Unique DV-ST L/L EPDM DN40 HB Membraanafsluiter las/las Type DV-ST UP Handbediend DN40 (41x1.5) 1.4404 (Ra	DN40 (ø 41 mm)
AL9614135301	HANDLE SS/SS 2 1/2" Onderdeel Alfa Laval afsluiter handle ss/ss 2 1/2" EPDM+TFM/EPDM COMPLETE f. DV-ST	2,5" (ø 63,5 mm)
AL9614141701	ACTR CPL NC C/SS 1/4" SZ1 EPDM Onderdeel Alfa Laval afsluiter actr cpl nc c/ss 1/4" sz1 EPDM EPDM+TFM/EPDM COMPLETE f. DV-ST	1/2" (ø 12,7 mm)
AL9615032276	DV-ST UP FGD 2-W DN25 PTFE/EPDM Membraan ventiel DV-ST UP 2-weg body, forged DN25 DIN11850 L 1.4404 (Ra	DN25 (ø 29 mm)
AL9615032278	Unique DV-ST UP L/L EPDM DN50 PB Unique DV-ST Ultrapure 2-way forged, DIN11850 Port size DN50, 2" Welding ends Ra	DN50 (ø 53 mm)
AL9615032351	Unique DV-ST UP L/L EPDM DN15 PB Unique DV-ST Ultrapure 2-way forged, DIN11850 Port size DN15, 1/2" Welding ends Ra	DN15 (ø 19 mm)
AL9615032761	Unique DV-ST UP L/L EPDM DN8 PB NC Membraan afsluiter Unique DV-ST Ultrapure 2-way forged, DIN11850 Port size DN8, 1/4" Welding ends Ra
AL9615033189	Unique DV-ST C/C EPDM DN15 NC Membraanafsluiter DV-ST UP 2-weg body, forged DN15 DIN11850 C/C 1.4404 (Ra	DN15 (ø 19 mm)	Clamp / Clamp
