Inoxpa type 74700
Toepassing Inoxpa overstortventiel Type 74700
Het Inoxpa overstortventiel Type 74700 is een klep gebruikt om te presteren onder druk. Zo dient het ter bescherming van onder andere de pompen, lijnen, accessoires, enz. De afsluiter heeft een speciaal ontwerp en kan daardoor helpen om de risico's en mogelijke storingen veroorzaakt door druk te voorkomen. Met een sanitair design en volledig vervaardigd uit roestvrij staal, is de 74.700 afsluiter de meest geschikte optie voor de bescherming van faciliteiten in de zuivelfabrieken maar ook in de voedsel, dranken, farmaceutische en fijne chemische industrie.
Werkingsprincipe overstortventiel
Onder normale omstandigheden blijft de afsluiter gesloten. De klep is gekalibreerd om een specifieke druk door middel van de veer met de drukmoer. Deze gekalibreerde druk is een maximale veiligheidsdruk gedefinieerd om beschadiging te voorkomen. Wanneer de druk in het circuit overschrijdt zorgt de gekalibreerde druk dat het ventiel opent.
Ontwerp en functies
- De klep is normaal gesloten.

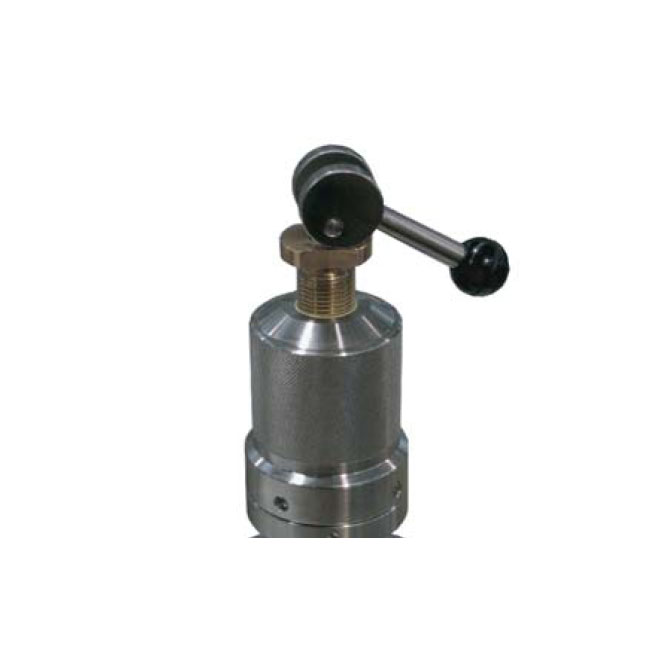

- Eenvoudig handmatig aan te passen.
- Sanitaire ontwerp volgens 3A norm
- FDA.177.2600
- Standaard aansluitingen: DIN 11851
- Verkrijgbaar in de diameters: DN 25 tot DN-80
| Artikelnr. | Omschrijving | Maatvoering | Voorraad |
|---|---|---|---|
|
32238155CA
|
Overstort ventiel haaks 74700
las/las 0.5-6.0 bar
DN25 (29) EPDM 316L
|
DN25 (ø 29 mm)
|
|
|
32238161CA
|
Overstort ventiel haaks 74700
las/las
DN50 (53) EPDM 316L
|
DN50 (ø 53 mm)
|
|
|
32238161IN
|
Overstort ventiel haaks 74700
las/las
DN50 (53) EPDM 316L
instelbaar tot 10 bar
|
DN50 (ø 53 mm)
|
|
Materiaal |
|
| In contact met product | AISI 316L |
| Andere delen | AISI 304L |
| Afdichtingen | EPDM |
| Inwendige ruwheid | Ra <0.8 µm / Ra <0.5 µm Pharma version |
Technische gegevens |
|
| Max. temp | 121°C (EPDM) |
| Max. operating pressure | Veer afhankelijk (0-3bar/0-6bar/0-10bar) |
| Maten | DN25 – DN80 |
| 1” – 3” Pharma versie | |
Opties |
|
| Afdichtingen | NBR en Viton |
| Aansluitingen | Op aanvraag |
| ATEX Pharma versie |
