DIN11851 SKS centreerringen
Toepassing DIN 11851 Koppeling
SKS levert met een revolutionaire vinding een belangrijke bijdrage aan het oplossen van de HACCP problematiek. De vinding betreft een speciaal ontworpen afdichting en puntstuk voor de DIN 11851 verbinding. Een koppeling in het hygiënische leidingsysteem is één van de meest voorkomende C.C.P.’s (Critical Control Point). Door eenvoudig de standaard afdichtingsring te vervangen door de SKS.-afdichting elimineert men daarmee meteen alle nadelen.

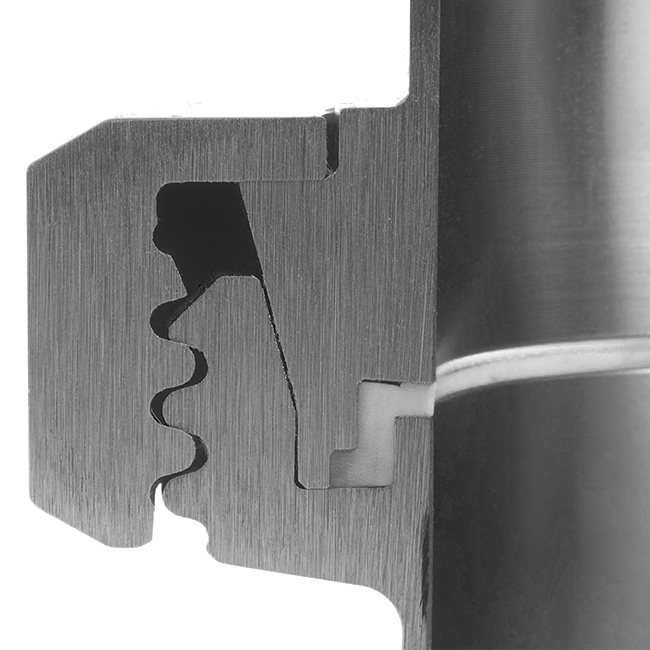

De SKS oplossing bestaand uit zowel een RVS-deel als een afdichting is door TNO-Voeding en is produceert volgens de E.H.E.D.G.-richtlijnen en officieel gecertificeerd voor gebruik in hygiënische toepassingen. De centreerring en SKS. puntstuk (met geïntegreerde centreerring) maken een metaal op metaal verbinding tussen draaddeel en puntstuk en voorkomt daarmee uitlijnigheid. Daarmee wordt de indrukking van de afdichting begrenst en schaduwzijden in de leiding voorkomen. Bovendien vult de speciaal ontworpen afdichting alle dode ruimten op en kan door de begrenzing zijn vorm nooit naar binnen uitpuilen. Daarmee zijn alle kritieke punten van de DIN 11851 verbinding weggenomen.
De hygiënische SKS afdichting bestaat in twee uitvoeringen (combinaties):

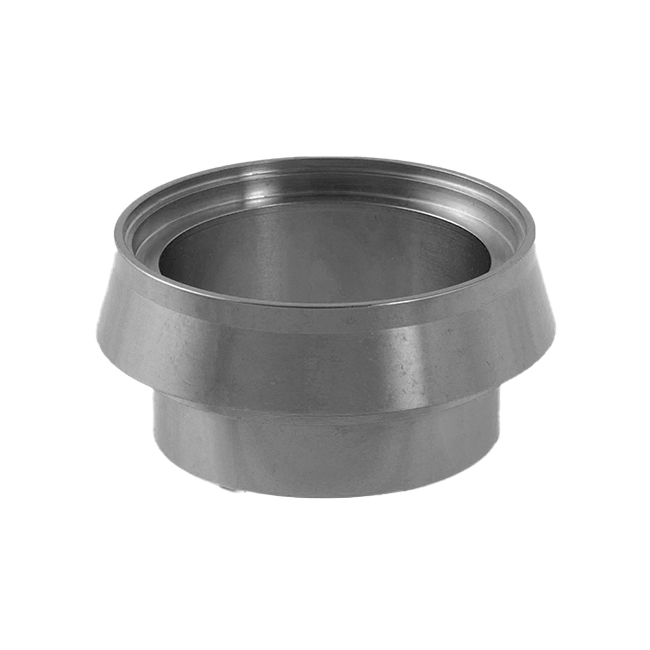

RVS centreerring in combinatie met een afdichting: Deze uitvoering kan eenvoudig geplaatst worden in iedere bestaande situatie. Hiermee kunt u uw systeem eenvoudig opwaarderen naar een standaard geproduceerd volgens EHEDG richtlijnen en hoeft u niet de hele koppeling te vervangen.
SKS puntstuk in combinatie met een afdichting: Dit is de meest optimale oplossing omdat het geen losse centreerring kent. Hiermee is de koppeling eenvoudiger te monteren en in gebruik ook eenvoudiger te onderhouden. Hiermee is het SKS puntstuk het meest ideaal voor nieuw te installeren koppelingen.
Materiaal:
Centreerring : RVS 316 (W.St. 1.4401)
SKS puntstuk: : RVS 316L (W.St. 1.4404)
Afdichting : NBR / Perbunan > blauw > -25° tot +110° C
EPDM > zwart > -40° tot +130° C
FPM (Viton®) > Groen > -15° tot +220° C
MVQ (Siliconen) > Rood > -40° tot +130° C
Range: DN10 - 125, Inch 1”-1,25”-1,5”-2”-2,5”-3”-4”
| Artikelnr. | Omschrijving | Maatvoering | Type | Voorraad |
|---|---|---|---|---|
|
14136600
|
SKS centreerring Q-Fitt
DIN11851
< 1985 DN10 1.4404 (316L)
|
DN10 (ø 13 mm)
|
|
|
|
14136601
|
SKS centreerring Q-Fitt
DN10 (13)
1.4404 (316L) DIN11851
>1985
|
DN10 (ø 13 mm)
|
|
|
|
14136602
|
SKS centreerring Q-Fitt
DIN11851
< 1985 DN15 1.4404 (316L)
|
DN15 (ø 19 mm)
|
|
|
|
14136603
|
SKS centreerring Q-Fitt
DN15 (19)
1.4404 (316L) DIN11851
>1985
|
DN15 (ø 19 mm)
|
Vanaf 1985
|
|
|
14136604
|
SKS centreerring Q-Fitt
DIN11851
< 1985 DN20 1.4404 (316L)
|
DN20 (ø 23 mm)
|
|
|
|
14136605
|
SKS centreerring Q-Fitt
DN20 (23)
1.4404 (316L) DIN11851
>1985
|
DN20 (ø 23 mm)
|
Vanaf 1985
|
|
|
14136606
|
SKS centreerring Q-Fitt
DN25 (29) / 1" (25,40)
1.4404 (316L) DIN11851
|
1" (ø 25,4 mm)
DN25 (ø 29 mm)
|
Vanaf 1985
|
|
|
14136608
|
SKS centreerring Q-Fitt
DN32 (35) / 1,25" (32)
1.4404 (316L) DIN11851
|
1,25" (ø 32 mm)
DN32 (ø 35 mm)
|
Vanaf 1985
|
|
|
14136610
|
SKS centreerring Q-Fitt
DN40 (41) / 1,5" (38,10)
1.4404 (316L) DIN11851
|
DN40 (ø 41 mm)
1,5" (ø 38,1 mm)
|
Vanaf 1985
|
|
|
14136612
|
SKS centreerring Q-Fitt
DIN11851
< 1985 2" / DN50 1.4404 (316L)
|
DN50 (ø 53 mm)
2" (ø 50,8 mm)
|
|
|
|
14136614
|
SKS centreerring Q-Fitt
DN50 (53) / 2" (50,80)
1.4404 (316L) DIN11851
>1985
|
DN50 (ø 53 mm)
2" (ø 50,8 mm)
|
Vanaf 1985
|
|
|
14136616
|
SKS centreerring Q-Fitt
DN65 (70) / 2,5" (63,50)
1.4404 (316L) DIN11851
|
DN65 (ø 70 mm)
2,5" (ø 63,5 mm)
|
Vanaf 1985
|
|
