SMS Standaard wartels
Toepassing SMS Schroefkoppeling

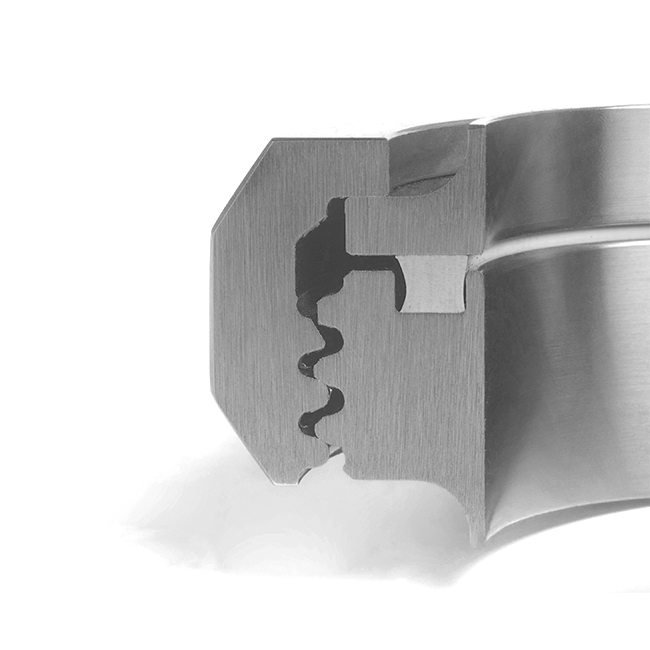

Deze oorspronkelijk Scandinavische SMS schroefkoppeling is het gezicht van de normreeks die bekend staat onder SMS. De buismaten zijn in de markt ook wel bekend als de “SMS maten”. De koppeling is omschreven in de SMS 1145 en wordt veel toegepast omdat deze vlak uitneembaar is. Zo hoeft het puntstuk niet uit het draadstuk genomen te worden om het te kunnen demonteren binnen het leidingsysteem. Daarnaast komt deze koppeling in de praktijk in meerdere uitvoeringen voor. Er is een Franse uitvoering en een Deense uitvoering die hetzelfde afdichting principe hebben, maar niet op elkaar passen. Een SMS schroefkoppeling is te herkennen aan de hele korte laseinden.
Maatreeks en materiaal: volgens ISO 2037 (maten) en EN 10088-1 (materiaal)
Ruwheid Ra waarde inwendig: < 1μm
Onderdelen:
RVS Draadstuk SMS 1146
RVS Puntstuk SMS 1147
RVS Wartel SMS 1148
Afdichting SMS 1149
Aansluiting: Las of wals. Overige aansluitingen niet genormeerd: Blind, Slangtule, inschroef of opschroef stuk.
Afdichtingen SMS schroefkoppeling: EPDM, FKM (Viton), NBR (Perbunan), MVQ (siliconen)
| Artikelnr. | Omschrijving | Maatvoering | Voorraad |
|---|---|---|---|
|
15134004
|
Wartelmoer (1148)
SMS 1145 1"
Rd40x1/6"
1.4301 / 1.4307 (304 / 304L)
|
1" (ø 25,4 mm)
|
|
|
15134008
|
Wartelmoer (1148)
SMS 1145 1.5"
Rd60x1/6"
1.4301 / 1.4307 (304 / 304L)
|
1,5" (ø 38 mm)
|
|
|
15134010
|
Wartelmoer (1148)
SMS 1145 2"
Rd70x1/6"
1.4301 / 1.4307 (304 / 304L)
|
2" (ø 51 mm)
|
|
|
15134012
|
Wartelmoer (1148)
SMS 1145 2.5"
Rd85x1/6"
1.4301 / 1.4307 (304 / 304L)
|
2,5" (ø 63,5 mm)
|
|
|
15134014
|
Wartelmoer (1148)
SMS 1145 3"
Rd98x1/6"
1.4301 / 1.4307 (304 / 304L)
|
3" (ø 76,1 mm)
|
|
|
15134018
|
Wartelmoer (1148)
SMS 1145 4"
Rd132x1/6"
1.4301 / 1.4307 (304 / 304L)
|
4" (ø 101,6 mm)
|
|
