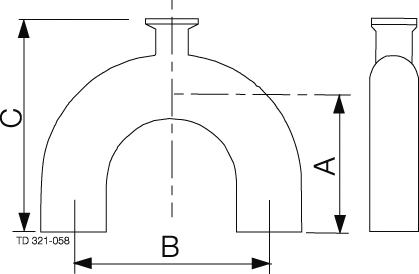

Afnamepunten

In de norm worden ook alle technische specificaties omschreven omtrent alle voorkomende lasfittingen en koppelstukken. De fittingen worden omschreven met de code SF en kunnen variëren in afwerkinggraad 1 t/m 6. Ook voor de fittingen zijn de uitvoeringen SF1 en SF4 als standaard gekozen. Het verschil tussen deze 2 varianten is de manier waarop de inwendige oppervlakte ruwheid verkregen is. SF1 = Ra max. 0,5 µm > getrokken of mechanisch geslepen SF4 = Ra max. 0,375µm > Geslepen en daarna elektrolytisch gepolijst.

Artikelnr.	Omschrijving	Maatvoering	Maatvoering 2 ASME	Inwendige ruwheid
05637756TC	Afnamepunt 180° 1"-1/2" SF4 316L Afnamepunt farma Las / Las / Clamp 180° / B2UMPBOA 1" x 0,5" (25,40 x 12,70) 1.4404 (316L) SF4 Ra inwendig ≤ 0,375µm Electrolytisch gepolijst ASME BPE - 2019	1" (ø 25,4 mm)	1/2" (ø 12,7)	Ra ≤ 0,375 (SF4)
05637757TC	Afnamepunt 180° 1"-3/4" SF4 316L Afnamepunt farma Las / Las / Clamp 180° / B2UMPBOA 1" x 0,75" (25,4 x 19,05) 1.4404 (316L) SF4 Ra inwendig ≤ 0,375µm Electrolytisch gepolijst ASME BPE - 2019	1" (ø 25,4 mm)	3/4" (ø 19,05)	Ra ≤ 0,375 (SF4)
05637758TC	Afnamepunt 180° 1,5"-1/2" SF4 316L Afnamepunt farma Las / Las / Clamp 180° / B2UMPBOA 1,5" x 0,5" (38,10 x 12,70) 1.4404 (316L) SF4 Ra inwendig ≤ 0,375µm Electrolytisch gepolijst ASME BPE - 2019	1,5" (ø 38,1 mm)	1/2" (ø 12,7)	Ra ≤ 0,375 (SF4)
05637759TC	Afnamepunt 180° 1,5"-3/4" SF4 316L Afnamepunt farma Las / Las / Clamp 180° / B2UMPBOA 1,5" x 0,75" (38,10 x 19,05) 1.4404 (316L) SF4 Ra inwendig ≤ 0,375µm Electrolytisch gepolijst ASME BPE - 2019	1,5" (ø 38,1 mm)	3/4" (ø 19,05)	Ra ≤ 0,375 (SF4)
05637760TC	Afnamepunt 180° 1,5"-1" SF4 316L Afnamepunt farma Las / Las / Clamp 180° / B2UMPBOA 1,5" x 1" (38,10 x 25,40) 1.4404 (316L) SF4 Ra inwendig ≤ 0,375µm Electrolytisch gepolijst ASME BPE - 2019	1,5" (ø 38,1 mm)	1" (ø 25,4)	Ra ≤ 0,375 (SF4)
05637761TC	Afnamepunt 180° 2"-1/2" SF4 316L Afnamepunt farma Las / Las / Clamp 180° / B2UMPBOA 2" x 0,5" (50,80 x 12,70) 1.4404 (316L) SF4 Ra inwendig ≤ 0,375µm Electrolytisch gepolijst ASME BPE - 2019	2" (ø 50,8 mm)	1/2" (ø 12,7)	Ra ≤ 0,375 (SF4)
05637762TC	Afnamepunt 180° 2"-3/4" SF4 316L Afnamepunt farma Las / Las / Clamp 180° / B2UMPBOA 2" x 0,75" (50,80 x 19,05) 1.4404 (316L) SF4 Ra inwendig ≤ 0,375µm Electrolytisch gepolijst ASME BPE - 2019	2" (ø 50,8 mm)	3/4" (ø 19,05)	Ra ≤ 0,375 (SF4)
05637763TC	Afnamepunt 180° 2"-1" SF4 316L Afnamepunt farma Las / Las / Clamp 180° / B2UMPBOA 2" x 1" (50,80 x 25,40) 1.4404 (316L) SF4 Ra inwendig ≤ 0,375µm Electrolytisch gepolijst ASME BPE - 2019	2" (ø 50,8 mm)	1" (ø 25,4)	Ra ≤ 0,375 (SF4)
05637765TC	Afnamepunt 180° 2"-1,5" SF4 316L Afnamepunt farma Las / Las / Clamp 180° / B2UMPBOA 2" x 1,5" (50,80 x 38,10) 1.4404 (316L) SF4 Ra inwendig ≤ 0,375µm Electrolytisch gepolijst ASME BPE - 2019	2" (ø 50,8 mm)	1 1/2" (ø 38,1)	Ra ≤ 0,375 (SF4)
05637766TC	Afnamepunt 180° 2,5-1/2" SF4 316L Afnamepunt farma Las / Las / Clamp 180° / B2UMPBOA 2,5" x 0,5" (63,50 x 12,70) 1.4404 (316L) SF4 Ra inwendig ≤ 0,375µm Electrolytisch gepolijst ASME BPE - 2019	2,5" (ø 63,5 mm)	1/2" (ø 12,7)	Ra ≤ 0,375 (SF4)
05637767TC	Afnamepunt 180° 2,5-3/4" SF4 316L Afnamepunt farma Las / Las / Clamp 180° / B2UMPBOA 2,5" x 0,75" (76,20 x 19,05) 1.4404 (316L) SF4 Ra inwendig ≤ 0,375µm Electrolytisch gepolijst ASME BPE - 2019	2,5" (ø 63,5 mm)	3/4" (ø 19,05)	Ra ≤ 0,375 (SF4)
05637768TC	Afnamepunt 180° 2,5"-1" SF4 316L Afnamepunt farma Las / Las / Clamp 180° / B2UMPBOA 2,5" x 1" (63,50 x 25,40) 1.4404 (316L) SF4 Ra inwendig ≤ 0,375µm Electrolytisch gepolijst ASME BPE - 2019	2,5" (ø 63,5 mm)	1" (ø 25,4)	Ra ≤ 0,375 (SF4)
