Klay PBX/PBQ series
Werking Klay Manometer PBX/PBQ
SKS levert sinds jaar en dag de instrumentatie van Klay Instruments. De manometer van Klay is gefabriceerd volgens DIN 16000 en hebben standaard een meetbereik van -1 tot 60 bar. Daarnaast kunnen er optioneel ook manometers geleverd worden voor hoge druk toepassingen tot maar liefst 4000 bar.
Naast de standaard uitvoering kunnen de manometers ook uitgevoerd worden met o.a. afwijkende meet bereiken (PSI, KPa, MPa, KG/cm³) en nauwkeurigheidsklasse. De betrouwbare en robuuste manometers zijn onderhoudsvrij. Bovendien zijn ze standaard voorzien van een glycerine gevuld huis en een bajonet sluiting (IP65).
De manometer is gefabriceerd uit hoogwaardig RVS 316(L). Daarnaast is deze ook voorzien van een RVS 304 overbrengingsmechanisme tegen mechanische trillingen. De behuizing van de manometers is er in verschillende diameters, variërend van 63 tot 160 mm. Bovendien zijn verschillende aansluitingen beschikbaar. Hierbij kan gekozen worden uit zowel een onder (6 uur), boven (12 uur) beide zijkanten (3 / 9 uur) als een achter aansluiting.
| Artikelnr. | Omschrijving | Merk | Maatvoering | Aansluiting positie | Aansluiting | Voorraad |
|---|---|---|---|---|---|---|
|
35136000
|
Manometer PBX 63 LA
1/4" BSP
3 uur -1-0 bar 316
|
Klay | 3 uur | Draad |
|
|
|
35136002
|
Manometer PBX 63 LA
1/4" BSP
3 uur -1-5 bar 316
|
Klay | 3 uur | Draad |
|
|
|
35136004
|
Manometer PBX 63 LA
1/4" BSP
3 uur 0- 6 bar 316
|
Klay | 3 uur | Draad |
|
|
|
35136006
|
Manometer PBX 63 LA
1/4" BSP
3 uur 0-10 bar 316
|
Klay | 3 uur | Draad |
|
|
|
35136008
|
Manometer PBX 63 LA
1/4" BSP
3 uur 0-16 bar 316
|
Klay | 3 uur | Draad |
|
|
|
35136010
|
Manometer PBX 63 LA
1/4" BSP
3 uur 0-25 bar 316
|
Klay | 3 uur | Draad |
|
|
|
35136012
|
Manometer PBX 63 LA
1/4" BSP
3 uur 0-40 bar 316
|
Klay | 3 uur | Draad |
|
|
|
35136016
|
Manometer PBX 63 LA
1/4" BSP
6 uur 0-2.5 bar 316
|
Klay | 6 uur | Draad |
|
|
|
35136018
|
Manometer PBX 63 XA
1/4" BSP
6 uur 0-4 bar 316
Incl. verstelbare naald
|
Klay | 6 uur | Draad |
|
|
|
35136020
|
Manometer PBX 63 LA
1/4" BSP
6 uur -1-0 bar 316
|
Klay | 6 uur | Draad |
|
|
|
35136021
|
Manometer PBX 63 LA
1/4" BSP
6 uur -1+1,5 bar 316
|
Klay | 6 uur | Draad |
|
|
|
35136022
|
Manometer PBX 63 LA
1/4" BSP
6 uur 0- 6 bar 316
|
Klay | 6 uur | Draad |
|
| Materiaal | |
| Manometer | RVS 316(L) |
| Andere delen | RVS 304(L) |
| Vulling van het huis | Glycerine |
| Technische gegevens | |
| Meetbereik | -1 tot 60 bar |
| Kast | Ø63 mm |
| Ø100 mm | |
| Ø160 mm | |
| Wijzer | Zwart aluminium |
| Glas | 4mm Plexiglas PMMA |
| Aansluiting | Onder (6uur) |
| Boven (12 uur) | |
| Zijkant (3 of 9 uur) | |
| Achter | |

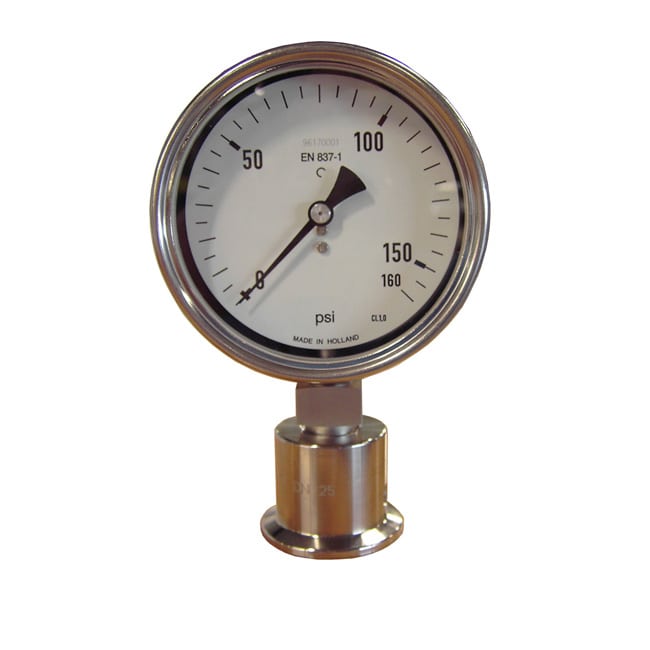

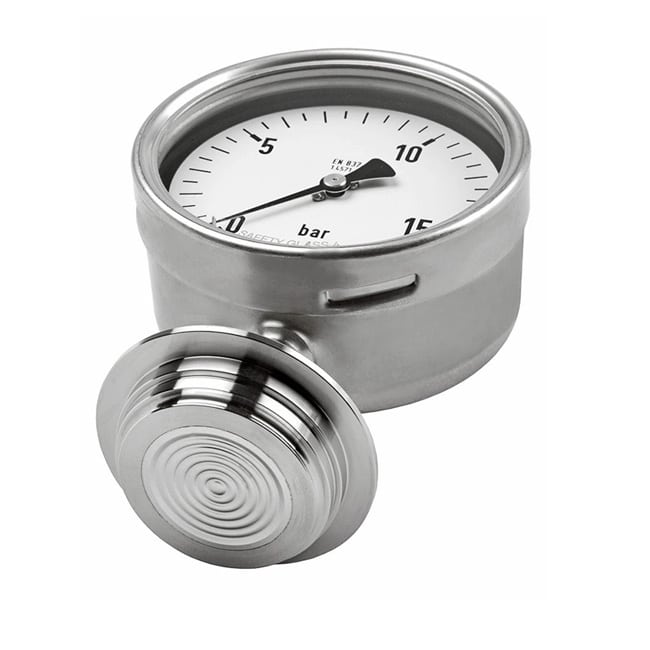

| Process aansluiting | DIN11851, Clamp, BSP |
| Nauwkeurigheidsklasse | |
| Ø63 mm | Kl 1.6 |
| Ø100 mm | Kl 1 |
| Ø160 mm | Kl 1 |
| Opties | |
| Hoge druk tot 4000 bar | |
| Electrische uitgang |
