EN 10357 (DIN 11850)
Die EN 10357 ist die maßgebliche Norm in Europa für die Herstellung von Edelstahlrohren für die Lebensmittelindustrie. Diese Norm steht für Qualität, Hygiene und Zuverlässigkeit in Lebensmittelprozessen. Alle renommierten Hersteller basieren ihre Produktlinien auf diesem Standard, wobei mehrere Maßreihen zur Verfügung stehen.
Aufgrund großzügiger Toleranzen und vielfältiger Oberflächenoptionen entsteht ein breites und vielfältiges Angebot. Dadurch unterscheiden sich Produkte nicht nur optisch, sondern auch in Qualität und Preis. Die genauen Spezifikationen sind anhand einer eindeutigen Codierung erkennbar. Wird diese Codierung bei der Bestellung nicht angegeben, besteht die Möglichkeit, dass das gelieferte Rohr von der gewünschten oder vorgeschriebenen Ausführung abweicht.
Verbindung zur PED-Richtlinie
Die Norm EN 10357 ist direkt mit der EN 10217-7 verknüpft. Die geglühten Rohre sind für Druckanwendungen geeignet, die unter die europäische Druckgeräterichtlinie (PED 2014/68/EU) fallen. Dadurch eignen sich diese Rohre besonders für Anlagen, bei denen Sicherheit und Gesetzeskonformität entscheidend sind.
SKS bietet Sicherheit
Bei SKS arbeiten wir ausschließlich mit Herstellern zusammen, die PED-zertifiziert sind. So stellen wir sicher, dass Sie jederzeit über zuverlässige, konforme und langlebige Komponenten für Ihre Anlage verfügen. Ob es um Neubau, Wartung oder die schnelle Lieferung von Ersatzteilen geht – wir sorgen dafür, dass Sie sich sofort auf die richtige Qualität verlassen können.
Edelstahlsorten; 1.4306 oder 1.4307 (304L) und 1.4404 oder 1.4432 (316L)
Maßtabelle und Toleranzen
Maßtabelle aus EN-10357 und Toleranzen gemäß EN-ISO 1127
Prüfverfahren EN 10217-7 TC1
Schweißfaktor: Z = 1,0 (PED-Anforderung)
Zerstörend und Zerstörungsfreie Prüfung
Oberflächenrauheit Ra (DIN 4768 Tabelle 3)
Innenlänge der kalt abgerollten Schweißnaht.
H2-Version* = Ra < 0,8 µm und < 1,6 µm in der Schweißumgebung (offiziell gemäß Norm)
H3-Version* = Ra < 0,8 µm auch in der Schweißumgebung. (EHEDG-Anforderung)
* H2 und H3 ist ein SKS-Name, der aus der Norm DIN 11866 stammt (Hygieneklasse)
CC = ungeglüht, gebeizt W2b (K1g)
BC = geglüht, gebeizt W2Ab (K2g) oder blankgeglüht W2Rb (K3g)
CD = ungeglüht, außengeschliffen (Körnung 320)
BD = geglüht, außengeschliffen (Körnung 320)
Zertifikate
3.1 Zertifikat gem nach EN 10204 (auf Anfrage auch 3.2-Zertifikat möglich)
EN 10357-A
Die Normenfamilie der EN 10357-A (ehemals DIN11850) ist aufeinander abgestimmt und bezieht sich aufeinander. Die verschiedenen Komponenten passen nicht nur maßlich perfekt zusammen, sondern verfügen auch über eine gleichwertige Verarbeitung bzw. Einsatzmöglichkeit. Die Teile dieses Pakets, die SKS unter dem Q-Fitt-Label führt, entsprechen genau der Norm. SKS übernimmt hierfür die Verantwortung hinsichtlich Rückverfolgbarkeit und Qualität.
EN 10357
Bisher bestand die EN-10357-Norm aus 4 verschiedenen Größenreihen der D-Reihe. Dies betrifft alle Zollgrößen, wie sie in BS-4825, ISO-2037 und als sogenannte niederländische Zollgrößen beschrieben sind. Innerhalb der Zollgrößen gibt es teilweise sehr geringe Toleranzunterschiede. Daher ist es wichtig, die passenden Größen für diese Rohre zu wählen. Da diese Beschläge noch nicht EN-genormt sind, ergeben sich vielfältige Möglichkeiten auf Basis der alten Normen. Dies gilt auch für die dazugehörigen Links. Die Teile dieses Pakets, die SKS unter dem Q-Fitt-Label führt, entsprechen genau der Norm. SKS übernimmt hierfür die Verantwortung hinsichtlich Rückverfolgbarkeit und Qualität.EN 10357-C/D
EN10357-C/D definiert Abmessungen nach ASME A270 (3A) und ISO 2037 (SMS)

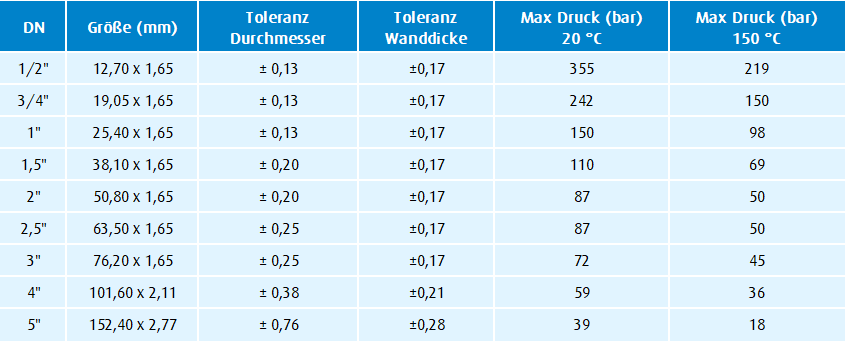

EN 10357-C
EN 10357-D
