Alfa Laval Unique Seat Clean
Toepassing Alfa Laval Dubbelzitsventiel Unique Seat Clean
Alfa Laval heeft een breed programma van sanitaire afsluiters voorzien van een dubbele zitting. Het Alfa Laval Dubbelzitsventiel kenmerkt zich door een tweevoudige afdichting die de kans op ongewenste vermenging van twee verschillende vloeistoffen minimaliseert. Mocht een afdichting defect raken, dan worden de lekkende vloeistoffen via de zogenaamde lekdetectie afgevoerd.
Het Alfa Laval dubbelzitsventiel programma is onderverdeeld in lekdetectie afsluiters en mixproof lekdetectie afsluiters.
De lekdetectieafsluiters van Alfa Laval (type SMP-BC en SMP-BCA) zijn voorzien van een tweetal afdichtingen gemonteerd op een enkelvoudige spindel. De lekkamer dient door middel van een separate aansluiting gereinigd te worden. In geopende stand zijn zowel de toevoerleiding van de reinigings-vloeistof als de afvoer van de lekdetectie automatisch afgesloten middels ingebouwde afsluiters.
Alle mixproof lekdetectieafsluiters van Alfa Laval zijn voorzien van een tweetal afdichtingen welke onafhankelijk kunnen bewegen. Daarnaast schakelen deze afsluiters lekvrij en blijft de lekkamer ten allen tijde (ook tijdens CIP) atmosferisch.

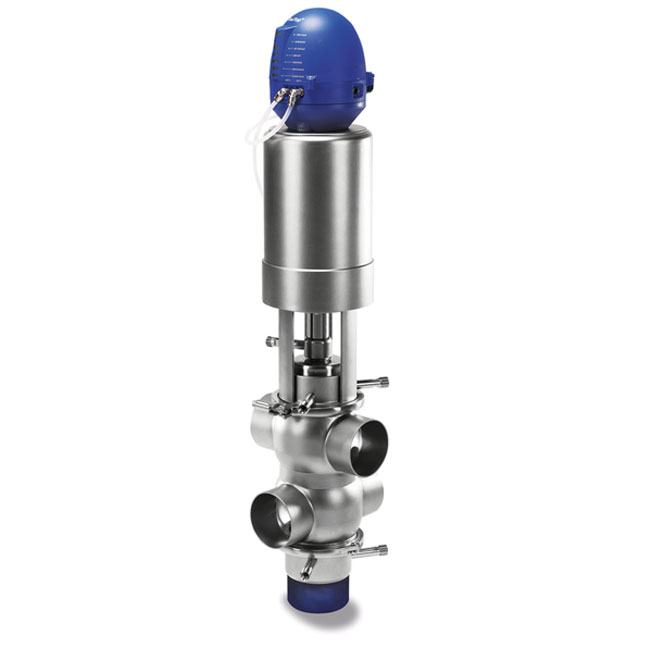

Unique mixproof lekdetectieafsluiter
De Unique mixproof lekdetectieafsluiter kenmerkt zich door een modulaire opbouw. Afhankelijk van de toepassing kan zowel de onderste als bovenste spindel onafhankelijk worden uitgerust met seatlift, balancering en/of externe spoeling. Tevens is externe spoeling van de lekkamer mogelijk.
De mixproof lekdetectieafsluiter type SMP-SC is standaard uitgerust met zowel een onderste als bovenste seatlift alsmede een balancering op de onderspindel. Daarnaast is er optioneel een externe spoelaansluiting op de balancering worden verkrijgbaar.
Alfa Laval heeft tevens een mixproof lekdetectie tankbodemafsluiter (Type SMP-TO) in haar pakket, maar ook een aseptisch mixproof lekdetectie afsluiter type AMP.
Voor het vervangen van de afdichtingen op de spindel is hulpgereedschap benodigd. Het gebruik ervan is relatief eenvoudig en wordt duidelijk weergegeven in de uitgebreide instructiehandleiding of via de CD-ROM instructievideo.
Alle dubbelzitsafsluiters zijn vervaardigd uit RVS 316L en standaard voorzien van EPDM afdichtmateriaal. Optioneel is ook NBR, HNBR (Unique) of FPM leverbaar.
Artikelnr. | Omschrijving | Maatvoering | Voorraad |
---|---|---|---|
33436366AL
|
Dubbelzits klepafsluiter Unique 316L
Seatclean 22-90 (2345) EPDM
Onderpoort 2.5" (63.5) gebalanceerde plug
Bovenpoort 1.5" (38.1) gebalanceerde plug
|
2,5" (ø 63,5 mm)
|
|
Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
---|---|---|---|---|
33410012AL
|
Dubbelzits klepafsluiter Unique
Spare part set Unique Seat Clean
2 1/2" NBR
|
|
|
|
33430019AL
|
Dubbelzits klepafsluiter Unique
Spare part set Unique Seat Clean
DN150 EPDM
|
|
|
|
33410008AL
|
Dubbelzits klepafsluiter Unique
Spare part set Unique Seat Clean
1 1/2" NBR
|
|
|
|
33410009AL
|
Dubbelzits klepafsluiter Unique
Spare part set Unique Seat Clean
DN40 NBR
|
|
|
|
33440012AL
|
Dubbelzits klepafsluiter Unique
Spare part set Unique Seat Clean
2 1/2" FPM (Viton)
|
|
|
|
33440019AL
|
Dubbelzits klepafsluiter Unique
Spare part set Unique Seat Clean
DN150 FPM (Viton)
|
|
|
|
33420015AL
|
Dubbelzits klepafsluiter Unique
Spare part set Unique Seat Clean
DN80 HNBR
|
|
|
|
33420013AL
|
Dubbelzits klepafsluiter Unique
Spare part set Unique Seat Clean
DN65 HNBR
|
|
|
|
33440015AL
|
Dubbelzits klepafsluiter Unique
Spare part set Unique Seat Clean
DN80 FPM (Viton)
|
|
|
|
33420018AL
|
Dubbelzits klepafsluiter Unique
Spare part set Unique Seat Clean
DN125 HNBR
|
|
|
|
33440008AL
|
Dubbelzits klepafsluiter Unique
Spare part set Unique Seat Clean
1 1/2" FPM (Viton)
|
|
|
|
33420009AL
|
Dubbelzits klepafsluiter Unique
Spare part set Unique Seat Clean
DN40 HNBR
|
|
|
|
Materiaal |
|
Product contact parts | AISI 316L / 1.4404 |
Inwendige oppervlakte ruwheid | Standaard Ra 1,6 μm, optioneel 0,8 μm |
Overige RVS delen | AISI 304 / 1.4301 |
Standaard afdichtingen | EPDM |
Maximale operating druk | 10 bar |
Maatvoering | EN10357-A, EN10357-D (SMS 3008) en Sch.5 |
Mogelijke afdichting | NBR, HNBR of FPM |
Klep | RVS tweedelig |
Aandrijving |
|
Benodigde luchtdruk | Max. 8 bar |
Veersluitend / veeropenend | Veersluitend |
Met geïntegreerde lift aandrijving | Ja |
Werking |
|
Klepzitting | Dubbele afdichting |
Visuele lekdetectie | Onder uit klep as |
Reiniging lekkamer | enkel door middel van optionele externe spoeling |
Bovenste klep reinig baar | Door middel van seatlift |
Onderste klep reinig baar | Door middel van seatlift |
Lekvrij schakelen | Ja |
Gebalanceerde klep | Ja onderklep |
Onderhoud |
|
Huisverbinding | Gelast of Clamp |
Revisie / demontage | In line demontabel naar boven |
Speciaal gereedschap nodig | Ja t.b.v. afdichtingen |
Stuurkop |
Thinktop Thinktop Basic |
