SPX APV Delta DKR
Toepassing SPX APV Delta DKR

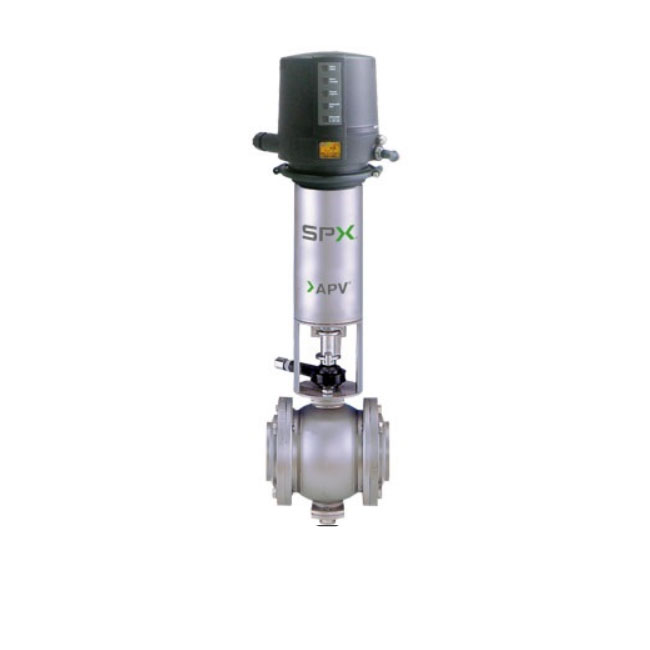

De SPX APV kogelkraan type Delta DKR is een afsluiter voorzien van 2 klepzittingen en een drainage holte voor het ontdekken van een lekkende zitting. De afsluiter is volledig EHEDG getest en alle afdichting materialen zijn vervaardigd uit FDA gecertificeerd materiaal. De lek kamer is voorzien van een externe stoom aansluiting zodat deze zelfs met stoom is te steriliseren. De SPX APV kogelkraan Delta DKR heeft een volle doorlaat en is daarom uitermate geschikt voor pigging systemen. De kogelkraan kan worden geleverd als:

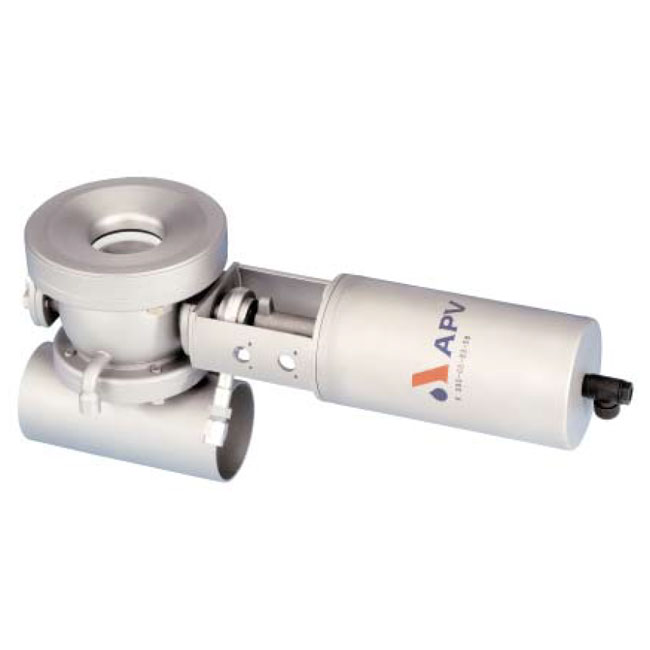

- DKRT Tank Outlet, voor het product uit uw tank te laten vloeien.

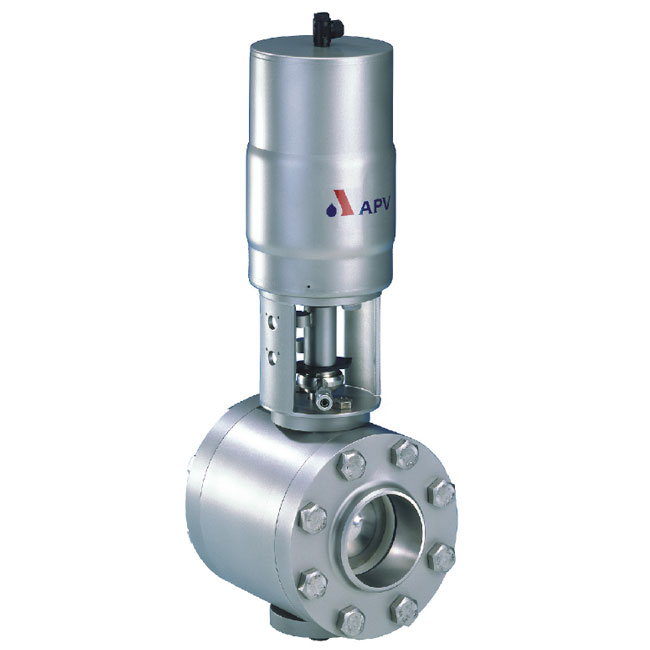

- DKRH Hoge compressie voor viskeuze product zoals bijvoorbeeld Boter of Mayonaise
- Piggable version voor het gebruik van de kogelkraan in een pigging systeem.
De afsluiter wordt geleverd met een onderhoudsvrije pneumatische actuator en kan worden voorzien van een APV Control Unit.
| Artikelnr. | Omschrijving | Maatvoering | Aansluiting | Bediening | Elastomeer | Voorraad |
|---|---|---|---|---|---|---|
|
23138004AP
|
Kogelkraan Delta DKR las/las 316L
1", HB, PTFE/EPDM
|
1" (ø 25,4 mm) | Las / Las | Handbediend | EPDM |
|
|
23138005AP
|
Kogelkraan Delta DKR las/las 316L
DN25, HB, PTFE/EPDM
|
DN25 (ø 29 mm) | Las / Las | Handbediend | EPDM |
|
|
23138008AP
|
Kogelkraan Delta DKR las/las 316L
1.5", HB, PTFE/EPDM
|
1,5" (ø 38,1 mm) | Las / Las | Handbediend | EPDM |
|
|
23138009AP
|
Kogelkraan Delta DKR las/las 316L
DN40, HB, PTFE/EPDM
|
DN40 (ø 41 mm) | Las / Las | Handbediend | EPDM |
|
|
23138010AP
|
Kogelkraan Delta DKR las/las 316L
2", HB, PTFE/EPDM
|
2" (ø 50,8 mm) | Las / Las | Handbediend | EPDM |
|
|
23138011AP
|
Kogelkraan Delta DKR las/las 316L
DN50, HB, PTFE/EPDM
|
DN50 (ø 53 mm) | Las / Las | Handbediend | EPDM |
|
|
23138012AP
|
Kogelkraan Delta DKR las/las 316L
2.5", HB, PTFE/EPDM
|
2,5" (ø 63,5 mm) | Las / Las | Handbediend | EPDM |
|
|
23138013AP
|
Kogelkraan Delta DKR las/las 316L
DN65, HB, PTFE/EPDM
|
DN65 (ø 70 mm) | Las / Las | Handbediend | EPDM |
|
|
23138014AP
|
Kogelkraan Delta DKR las/las 316L
3", HB, PTFE/EPDM
|
3" (ø 76,1 mm) | Las / Las | Handbediend | EPDM |
|
|
23138015AP
|
Kogelkraan Delta DKR las/las 316L
DN80, HB, PTFE/EPDM
|
DN80 (ø 85 mm) | Las / Las | Handbediend | EPDM |
|
|
23138016AP
|
Kogelkraan Delta DKR las/las 316L
4", HB, PTFE/EPDM
|
4" (ø 101,6 mm) | Las / Las | Handbediend | EPDM |
|
|
23138017AP
|
Kogelkraan Delta DKR las/las 316L
DN100, HB, PTFE/EPDM
|
DN100 (ø 104 mm) | Las / Las | Handbediend | EPDM |
|
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
23146008AP
|
Kogelkraan Delta DKR spare part set
1.5", PTFE/FPM (Viton)
|
|
|
|
|
23938501AP
|
Onderdeel DKR
Lekkage afvoer DN25-65
|
|
|
|
|
APH77340
|
Onderdeel Delta DKR
Ball seal
|
|
|
|
|
23146011AP
|
Kogelkraan Delta DKR spare part set
DN50, PTFE/FPM (Viton)
|
|
|
|
|
23156010AP
|
Servicekit kogelkraan DKR
2"/NW50 MVQ(Silicone)
|
|
|
|
|
APH125656
|
Onderdeel Delta DKR
O-ring 28-3 70-75 Shore A
|
|
|
|
|
23146014AP
|
Servicekit kogelkraan DKR
3" FPM(Viton)
|
|
|
|
|
23136014AP
|
Servicekit kogelkraan DKR
3" EPDM
|
|
|
|
|
23126015AP
|
Kogelkraan Delta DKR spare part set
DN80, PTFE/HNBR
|
|
|
|
|
23146013AP
|
Kogelkraan Delta DKR spare part set
DN65, PTFE/FPM (Viton)
|
|
|
|
|
23126005AP
|
Kogelkraan Delta DKR spare part set
DN25, PTFE/HNBR
|
|
|
|
|
23136008AP
|
Kogelkraan Delta DKR spare part set
1.5", PTFE/EPDM
|
|
|
|
Materiaal |
|
| RVS in contact met product | 1.4404 / AISI 316L |
| Andere RVS producten | 1.4301 / AISI 304 |
| Kogel afsluiter | PTFE |
| Flens afsluiter | EPDM |
| Afdichting opties | HNBR, FPM, VMQ (Siliconen) |
| Behuizing afsluiter | EPDM |
| Afdichting opties | HNBR, FPM |
Technische gegevens |
|
| Afmetingen DKR | DN25 – DN150 / 1” – 4” |
| DKRT | DN50, DN80, DN100 |
| DKRH | DN50, DN80 |
| Max. operating druk DKR | 10 bar |
| DKRT | 10 bar |
| DKRH | 100 bar |
| Benodigde druk | 6 tot 10 bar |
