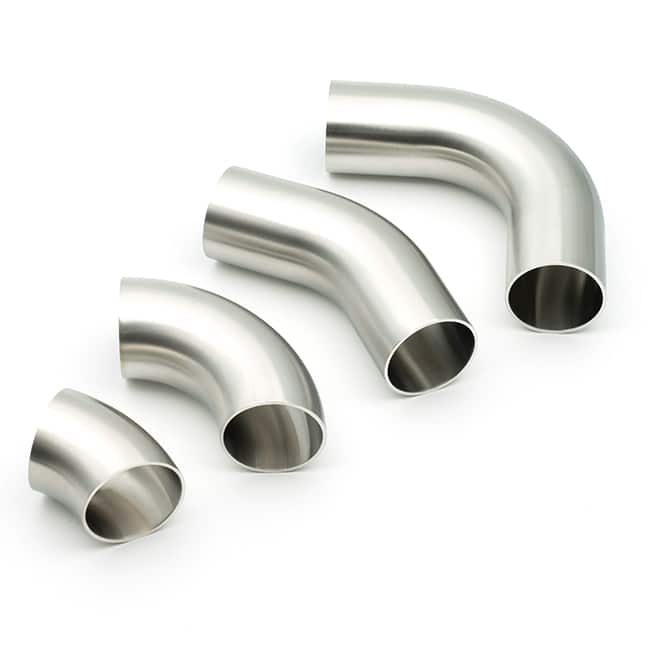

Bochten voor voedingsmiddelen INCH maatvoering

Toepassing buisfitting Q-Fitt

Het leidingsysteem maakt een belangrijk deel uit van uw productieproces en krijgt de laatste tijd terecht meer aandacht. Als gevolg van de toepassing, de corrosie eis en de voorgeschreven richtlijnen is niet alles wat leverbaar is toepasbaar in uw situatie. Een goede specificatie is noodzakelijk om datgene wat men kiest ook daadwerkelijk geleverd te krijgen. Een buisfitting Q-Fitt biedt u kwaliteit op basis van deze specificaties.

SKS ontzorgt u met het buisfitting Q-Fitt programma.

In het enorme en diverse aanbod lasfittingen voor hygiënische leidingen dat wereldwijd te koop is, heeft SKS voor u een selectie gemaakt en voorzien van het merk Q-Fitt. Hiermee hebben wij het aanbod sterk gestroomlijnd. Als uw specialist in RVS leidingcomponenten zien wij het als onze plicht deze rol voor u te vervullen. Daarnaast zijn wij als voorraadhouder en toeleverancier voor de procesindustrie gebaat bij deze afslanking.

De Q-Fitt lasfittingen zijn niet alleen geproduceerd volgens de normen, maar zijn ook gemarkeerd met de nodige informatie. Hierdoor is de vereiste traceerbaarheid gegarandeerd en is er geen omslachtige en kostbare certificaten procedure noodzakelijk. In combinatie met het achterliggende systeem van SKS, voldoen we hiermee aan de wettelijke eisen volgens EN/1935/2004.

Resumerend past de Q-Fitt range op meerdere manieren in uw toepassing:

Waarborg van kwaliteit
Risico afdekking m.b.t. wettelijke richtlijnen
Garantie traceerbaarheid
Altijd actuele specificatie naar uw toeleveranciers
Passend en consequent leidingsysteem
Eenvoudig controleerbaar bij ontvangst

Q-Fitt is verkrijgbaar in de maten uit de desbetreffende normen. De specifieke gegevens omtrent toleranties, radius en inbouwmaten zijn natuurlijk op verzoek verkrijgbaar. Eventuele wijzigingen in de norm zullen wij vanzelfsprekend ook doorvoeren in de Q-Fitt specificatie. Hierdoor blijft het merk Q-Fitt altijd aan alle actuele richtlijnen voldoen.

Lees meer Lees minder

Artikelnr.	Omschrijving	Maatvoering	Graden	Laseinden	Materiaalsoort
04034004ISO	Bocht ISO25852 25x1,2 1,5D 304 WB Lasbocht voedingsmiddelen 90° Lange laseinden (BL-90) 1" (25,00 x 1,20) 1.4307 (304L) Walsblank EN10374-D / ISO 2851 R=±1,5D	1" (ø 25 mm)	90°	Lang (BL)	304 (L)
04034004QF	Bocht BA3 1" R=27,5 304L QF Onze keuze Q-Fitt Lasbocht voedingsmiddelen 90° Korte laseinden (BS-90) 1" (25,40 x 1,25) 1.4307 (304L) Gegloeid, uitwendig mat (BC) EN10374-D / DIN11852 Ra inwendig ≤ 0,8 / 0,8 µm R=27,5 Alternatieve producten	1" (ø 25,4 mm)	90°	Kort (BS)	304 (L)
04034005ISO	Bocht ISO25852 25x1,2 1D 304 WB Lasbocht voedingsmiddelen 90° Lange laseinden (BL-90) 1" (25,00 x 1,20) 1.4307 (304L) Walsblank EN10374-D / ISO 2851 R=±1D	1" (ø 25 mm)	90°	Lang (BL)	304 (L)
04034008ISO	Bocht ISO25852 38x1,2 1,5D 304 WB Lasbocht voedingsmiddelen 90° Lange laseinden (BL-90) 1,5" (38,00 x 1,20) 1.4307 (304L) Walsblank EN10374-D / ISO 2851 R=±1,5D	1,5" (ø 38 mm)	90°	Lang (BL)	304 (L)
04034008QF	Bocht BA3 1,5" R=45 304L QF Onze keuze Q-Fitt Lasbocht voedingsmiddelen 90° Korte laseinden (BS-90) 1,5" (38,10 x 1,50 ) 1.4307 (304L) Gegloeid, uitwendig mat (BC) EN10374-D / DIN11852 Ra inwendig ≤ 0,8 / 0,8 µm R=45 Alternatieve producten	1,5" (ø 38,1 mm)	90°	Kort (BS)	304 (L)
04034010ISO	Bocht ISO25852 51x1,2 1,5D 304 WB Lasbocht voedingsmiddelen 90° Lange laseinden (BL-90) 2" (51,00 x 1,20) 1.4307 (304L) Walsblank EN10374-D / ISO 2851 R=±1,5D	2" (ø 51 mm)	90°	Lang (BL)	304 (L)
04034010QF	Bocht BA3 2" R=67,5 304L QF Onze keuze Q-Fitt Lasbocht voedingsmiddelen 90° Korte laseinden (BS-90) 2" (50,80 x 1,50) 1.4307 (304L) Gegloeid, uitwendig mat (BC) EN10374-D / DIN11852 Ra inwendig ≤ 0,8 / 0,8 µm R=67,5 Alternatieve producten	2" (ø 50,8 mm)	90°	Kort (BS)	304 (L)
04034011ISO	Bocht ISO25852 51x1,2 1D 304 WB Lasbocht voedingsmiddelen 90° Lange laseinden (BL-90) 2" (51,00 x 1,20) 1.4307 (304L) Walsblank EN10374-D / ISO 2851 R=±1D	2" (ø 51 mm)	90°	Lang (BL)	304 (L)
04034012ISO	Bocht 25852 63,5x1,6 1,5D 304 WB Lasbocht voedingsmiddelen 90° Lange laseinden (BL-90) 2,5" (63,50 x 1,60) 1.4307 (304L) Walsblank EN10374-D / ISO 2851 R=±1,5D	2,5" (ø 63,5 mm)	90°	Lang (BL)	304 (L)
04034012QF	Bocht BA3 2,5" R=82,5 304L QF Onze keuze Q-Fitt Lasbocht voedingsmiddelen 90° Korte laseinden (BS-90) 2,5" (63,50 x 1,50) 1.4307 (304L) Gegloeid, uitwendig mat (BC) EN10374-D / DIN11852 Ra inwendig ≤ 0,8 / 0,8 µm R=82,5 Alternatieve producten	2,5" (ø 63,5 mm)	90°	Kort (BS)	304 (L)
04034013ISO	Bocht ISO25852 63,5x1,6 1D 304 WB Lasbocht voedingsmiddelen 90° Lange laseinden (BL-90) 2,5" (63,50 x 1,60) 1.4307 (304L) Walsblank EN10374-D / ISO 2851 R=±1D	2,5" (ø 63,5 mm)			304 (L)
04034014ISO	Bocht ISO25852 76,1x1,6 1,5D 304 WB Lasbocht voedingsmiddelen 90° Lange laseinden (BL-90) 3" (76,10 x 1,60) 1.4307 (304L) Walsblank EN10374-D / ISO 2851 R=±1,5D	3" (ø 76,1 mm)	90°	Lang (BL)	304 (L)

Buis	EN-10357 BC / EN-10217-7 W2Ab maatvoering volgens : EN-10357 Series A, B en D. De Q-Fitt buis heeft een Ra waarde < 0,8μm (ook op de lasnaad), is gegloeid en volbad gebeitst. Daarnaast wordt de buis standaard afgedopt geleverd.
Lasbochten	DIN 11852 BS (kort) en BL (lang), ISO 2851 (lang) en BS 4825-2 (lang)
T-stukken	DIN 11852 TS (lang) en TK (kort), ISO 2851 (lang) en BS 4825-2 (lang en kort)
Lasverlopen	DIN 11852 RK (con.) en RE (exc.), ISO 2851 (con./exc.) en BS 4825 (con./exc.)
Koppelingen	DIN 11852 RK (con.) en RE (exc.), ISO 2851 (con./exc.) en BS 4825 (con./exc.)
