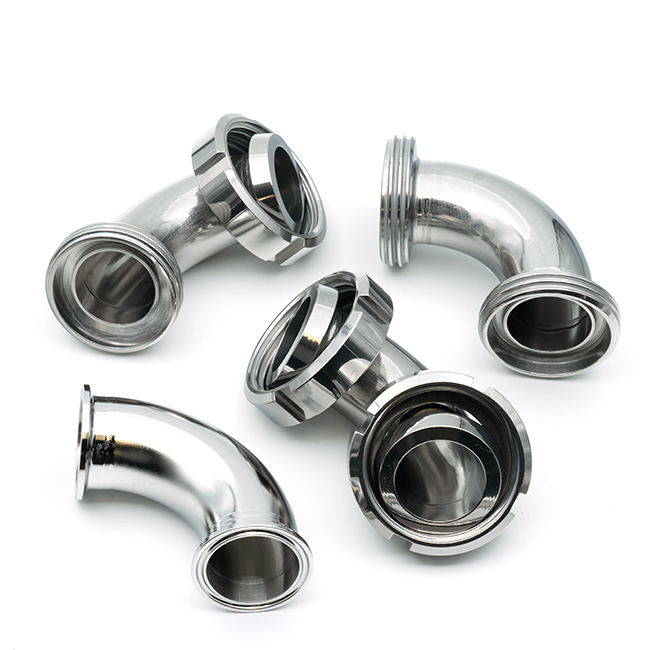

Koppelbochten
Daar waar een vaste verbinding niet mogelijk of niet wenselijk is, worden vaak de zogenaamde koppelstukken toegepast. Dit kan in alle vormen en maten zijn uitgevoerd. S.K.S. heeft hiervoor alle denkbare mogelijkheden. Naast alle uitvoeringen met standaard componenten, zijn koppelstukken ook als maatwerk vanaf tekening leverbaar.
De mogelijkheid van procesaansluiting zijn vrijwel onbeperkt. Een combinatie van verschillende soorten aansluiting is natuurlijk ook mogelijk en wordt in de praktijk veelvuldig toegepast om een goede overgang te verkrijgen tussen een bestaande situatie en nieuwe applicatie. Deze combinaties kunnen ook een verbinding tussen pharma, food en industrial betekenen.
| Artikelnr. | Omschrijving | Maatvoering | Graden | Materiaalsoort | Afwerking uitwendig | Voorraad |
|---|---|---|---|---|---|---|
|
05234013
|
Bocht t.b.v. voedingsmiddelen
DIN11851 90° Dr/Las
R=80 DN65 (70x2) 1.4307 (304L)
Mat
|
DN65 (ø 70 mm) | 90° | 304 (L) | Mat |
|
|

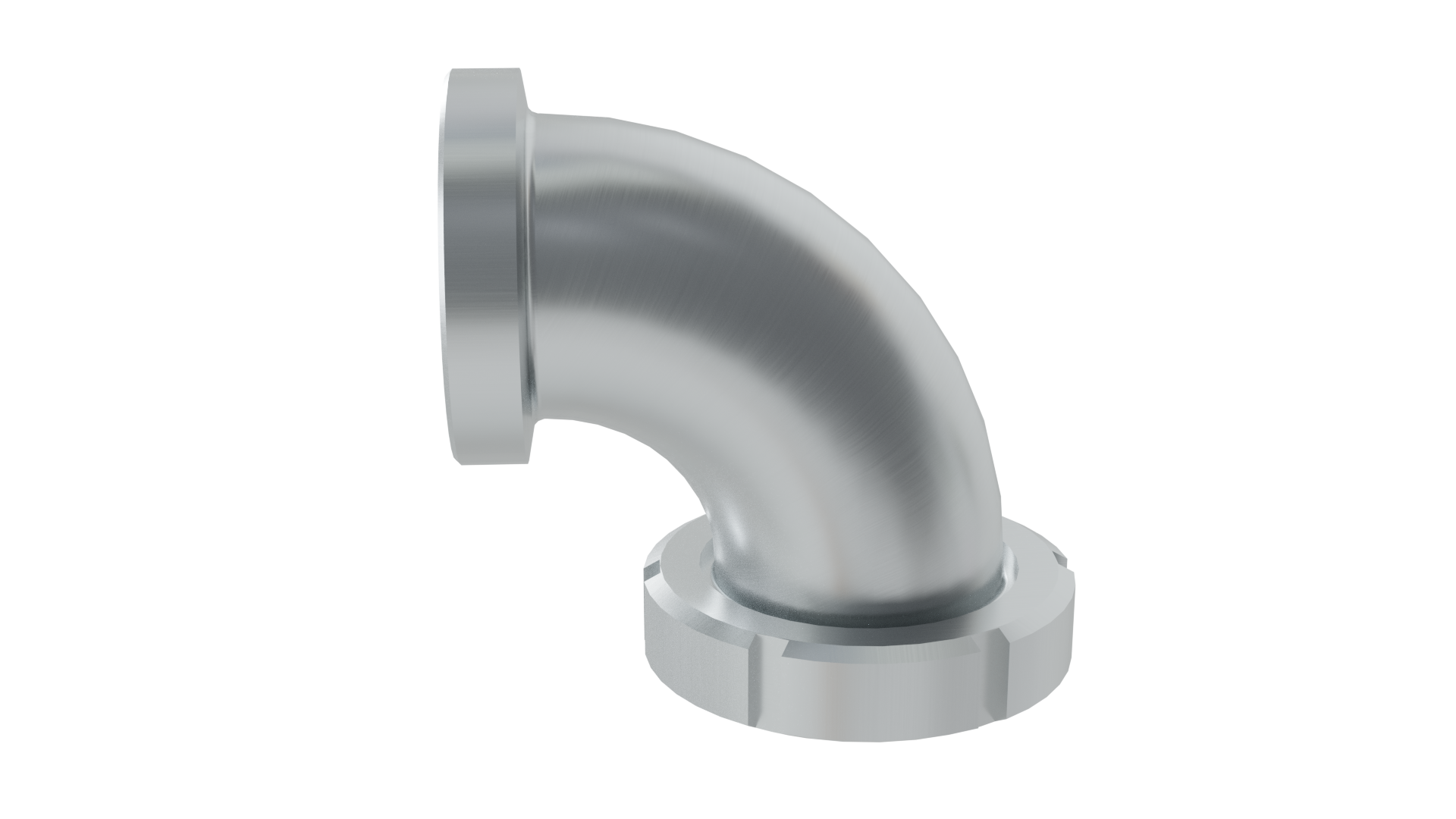

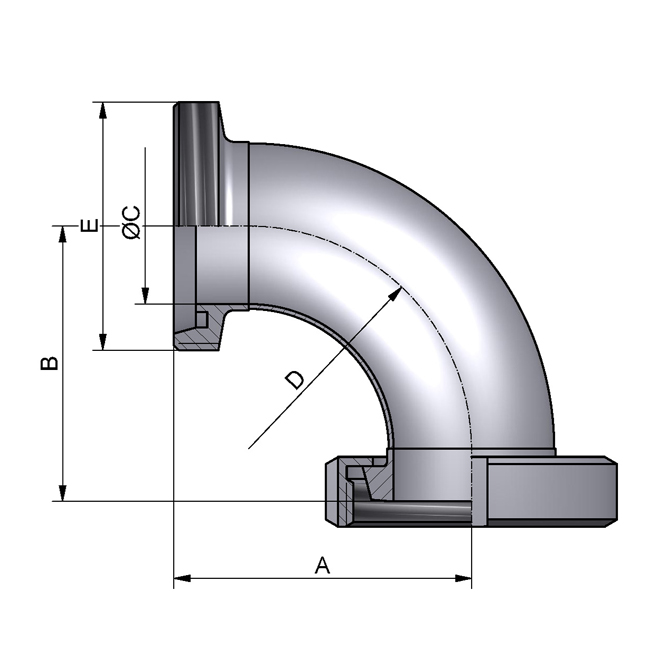

05334001
|
Koppelbocht voedingsmiddelen
90° R=26 uitwendig mat
DN10 (13,00 x 1,50) 1.4307 (304L)
Draad / Puntstuk wartel
EN10374-A / DIN11852
|
DN10 (ø 13 mm) | 90° | 304 (L) | Mat |
|
|
05334002
|
Koppelbocht voedingsmiddelen
90° R=35 uitwendig mat
DN15 (19,00 x 1,50) 1.4307 (304L)
Draad / Puntstuk wartel
EN10374-A / DIN11852
|
DN15 (ø 19 mm) | 90° | 304 (L) | Mat |
|
|
05334003
|
Koppelbocht voedingsmiddelen
90° R=40 uitwendig mat
DN20 (23,00 x 1,50) 1.4307 (304L)
Draad / Puntstuk wartel
EN10374-A / DIN11852
|
DN20 (ø 23 mm) | 90° | 304 (L) | Mat |
|
|
05334005
|
Koppelbocht voedingsmiddelen
90° R=50 uitwendig mat
DN25 (29,00 x 1,50) 1.4307 (304L)
Draad / Puntstuk wartel
EN10374-A / DIN11852
|
DN25 (ø 29 mm) | 90° | 304 (L) | Mat |
|
|
05334007
|
Koppelbocht voedingsmiddelen
90° R=55 uitwendig mat
DN32 (35,00 x 1,50) 1.4307 (304L)
Draad / Puntstuk wartel
EN10374-A / DIN11852
|
DN32 (ø 35 mm) | 90° | 304 (L) | Mat |
|
|
05334009
|
Koppelbocht voedingsmiddelen
90° R=60 uitwendig mat
DN40 (41,00 x 1,50) 1.4307 (304L)
Draad / Puntstuk wartel
EN10374-A / DIN11852
|
DN40 (ø 41 mm) | 90° | 304 (L) | Mat |
|
|
05334011
|
Koppelbocht voedingsmiddelen
90° R=70 uitwendig mat
DN50 (53,00 x 1,50) 1.4307 (304L)
Draad / Puntstuk wartel
EN10374-A / DIN11852
|
DN50 (ø 53 mm) | 90° | 304 (L) | Mat |
|
|
05334013
|
Koppelbocht voedingsmiddelen
90° R=80 uitwendig mat
DN65 (70,00 x 2,00) 1.4307 (304L)
Draad / Puntstuk wartel
EN10374-A / DIN11852
|
DN65 (ø 70 mm) | 90° | 304 (L) | Mat |
|
|
05334015
|
Koppelbocht voedingsmiddelen
90° R=90 uitwendig mat
DN80 (85,00 x 2,00) 1.4307 (304L)
Draad / Puntstuk wartel
EN10374-A / DIN11852
|
DN80 (ø 85 mm) | 90° | 304 (L) | Mat |
|
|
05334017
|
Koppelbocht voedingsmiddelen
90° R=100 uitwendig mat
DN100 (104,00 x 2,00) 1.4307 (304L)
Draad / Puntstuk wartel
EN10374-A / DIN11852
|
DN100 (ø 104 mm) | 90° | 304 (L) | Mat |
|
|
05338001
|
Koppelbocht voedingsmiddelen
90° R=26 uitwendig mat
DN10 (13,00 x 1,50) 1.4404 (316L)
Draad / Puntstuk wartel
EN10374-A / DIN11852
|
DN10 (ø 13 mm) | 90° | 316 (L) | Mat |
|
