Inoxpa RF

Toepassing Inoxpa Waaier pomp RF

De Inoxpa Waaier pomp RF-is een flexibele waaier pomp. Vanwege het ontwerp zijn deze pompen omkeerbaar en zelfaanzuigend. De pomp kan producten aanzuigen tot een maximale hoogte van 5 meter. Dit type pomp is geschikt voor het verpompen van producten met zowel hoge als lage viscositeit, evenals producten met deeltjes of gassen.

De belangrijkste toepassingen zijn het verpompen van zuivelproducten, eetbare oliën, wijn, concentraten en dranken in het algemeen. Deze pompen kunnen ook worden gebruikt met viskeuze voedselproducten zoals jam en marmelade, alsook cosmetische producten zoals zeep, gel, tandpasta en crèmes. Daarnaast wordt deze pomp ook gebruikt in de verf, textiel- en chemische industrie.

Werkingsprincipe

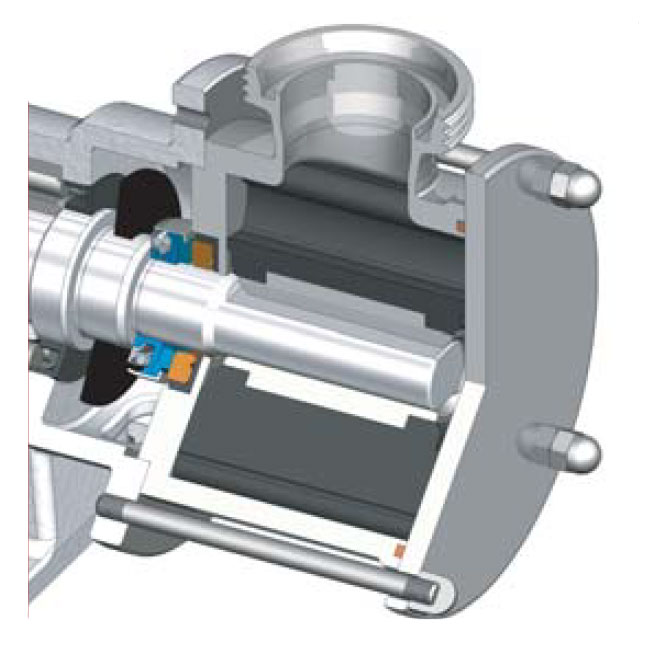

Als gevolg van de excentrische vorm van het pomphuis wordt een vacuüm gecreëerd aan de zuigzijde doordat het volume tussen de lamellen vergroot wordt. Dit zorgt ervoor dat het product aangezogen wordt.

De rotor draait en het product wordt verplaatst vanaf de zuigzijde naar de perszijde. Door middel van de excentrische vorm van het pomphuis worden aan de perszijde de schoepen buigen verbogen waardoor het volume tussen hen kleiner wordt en product de pomp uit geperst wordt.

Ontwerp en functies

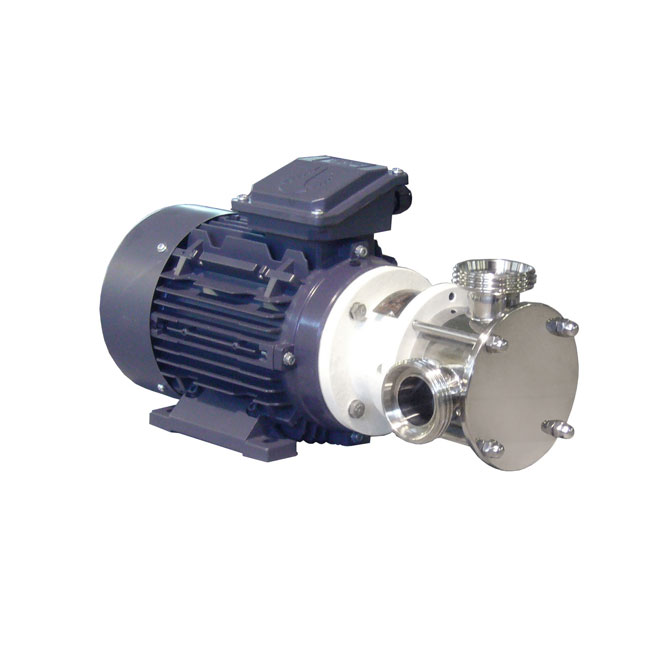

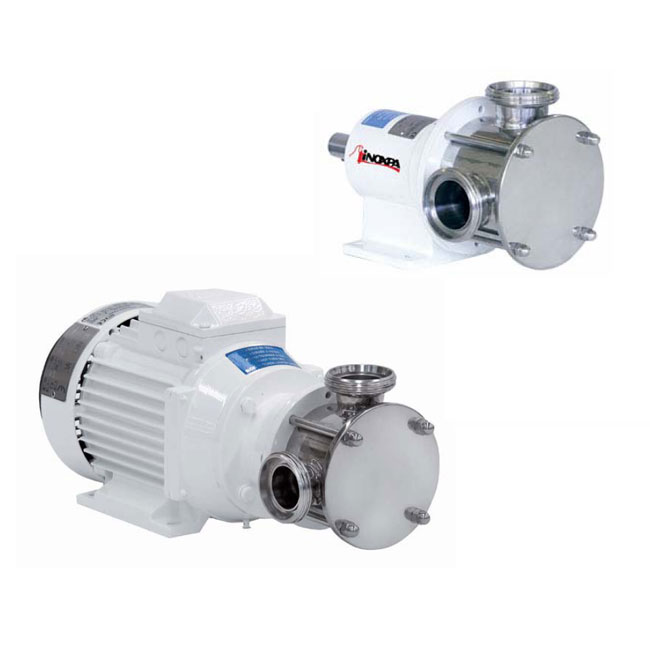

  • Bare-shaft of kort gekoppelde motor.
  • Omkeerbaare en zelfaanzuigende pomp.
  • Machinaal bewerkte gegoten behuizing.
  • Dubbele vlakke koppeling van de waaier.
  • Aansluitingen DIN 11851.
  • Externe enkelvoudige mechanische as afdichting.
  • IEC motor: B34, 1500 rpm, 3 ph, 230/400 V, 50 Hz, IP55.
  • Eenvoudig onderhoud.

Filter
Artikelnr. Omschrijving Voorraad
34236204IN
Inoxpa RF
Flexibele waaier pomp RF-05/25 0.55kW 1000rpm Volgens spec.
Artikelnr. Omschrijving Maatvoering Elastomeer Voorraad
IN8GD101020150
Seal kit 08,80 RF-02/20 C/Cer/EPDM
Spare part Inoxpa RF mechanical seal + dichting pomphuis (pos 08, 80) RF-02/20 C/Cer/EPDM
IN1G6104480020
Mech.seal RF02/20-05/25 SiC/SiC/FPM
Spare part Inoxpa RF mechanical seal (pos.08) RF02/20-05/25 SiC/SiC/FPM
IN1G6104480028
Mech.seal RF10/40-20/50 SiC/SiC/FPM
Spare part Inoxpa RF mechanical seal (pos.08) RF10/40-20/50 SiC/SiC/FPM
IN1G6100180028
Mech.seal RF 10/40-20/50 C/Cer/FPM
Spare part Inoxpa RF mechanical seal (pos.08) RF 10/40-20/50 C/Cer/FPM
IN1G6104450028
Mech.sealRF10/40-20/50 SiC/SiC/EPDM
Spare part Inoxpa RF mechanical seal (pos.08) RF10/40-20/50 SiC/SiC/EPDM
IN1D100002010255
Flexibele waaier 02/20 Neopreen
Spare part Inoxpa RF Afdichting waaier (pos.02) RF-02/20 NBR (Neoprene)
IN1D100002010256
Gasket impeller RF-02/20 NBR cert.
Spare part Inoxpa RF Afdichting waaier (pos.02) RF-02/20 NBR foodgrade EC1935/2004
IN8GD101020140
Seal kit 08,80 RF-02/20 C/Cer/NBR
Spare part Inoxpa RF mechanical seal + dichting pomphuis (pos 08, 80) RF-02/20 C/Cer/NBR
IN1D100002012055
Gasket impeller RF-20/50 Neoprene
Spare part Inoxpa RF Afdichting waaier (pos.02) RF-20/50 NBR (Neoprene)
IN1G6100180040
Mech.seal RF 30/65 C/Cer/FPM
Spare part Inoxpa RF mechanical seal (pos.08) RF 30/65 C/Cer/FPM
IN1D100002011056

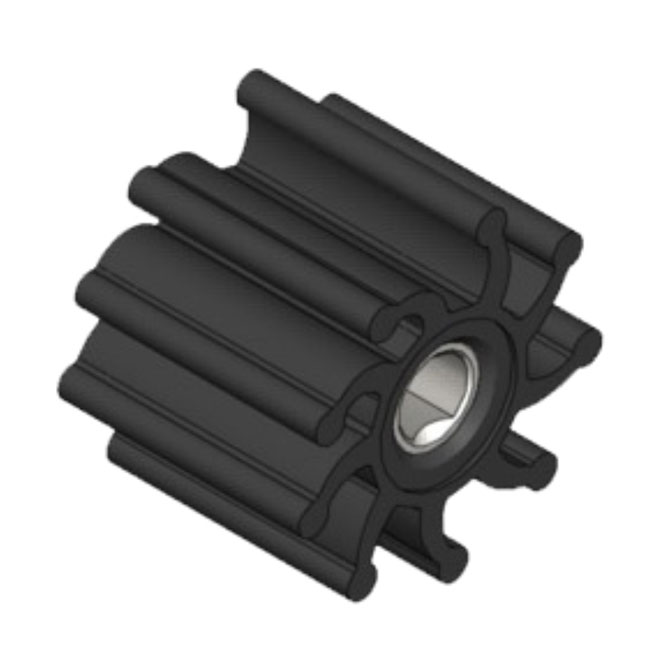

Flexibele waaier RF-10/40 NBR EC1935
Spare part Inoxpa RF Flexibele waaier (pos.02) RF-10/40 NBR foodgrade EC1935/2004
IN1G6104480040
Mech.seal RF-30/65 SiC/SiC/FPM
Spare part Inoxpa RF mechanical seal (pos.08) RF-30/65 SiC/SiC/FPM
Soort Flexibele Inoxpa waaier pomp
Materiaal in contact met product AISI 316L
Andere delen AISI 304
Waaier Neoprene
Standaard afdichting NBR
Standaard mechanical seal Ceramic / Carbon
Inwendige ruwheid Ra < 0.8 µm
Max. flow 28 m³ /h
Max. druk 2 – 4 bar
Max. temp. 80 °C
Max. snelheid 1500 rpm
Opties
  Silicon Carbide / Carbon mechanical seal
  Silicon Carbide / Silicon Carbide mechanical seal
  Lipseal
  1000 en 750 rpm motors
