EN 10357 (DIN 11850)
De EN 10357 is dé norm die in Europa wordt gehanteerd voor de productie van RVS voedingsmiddelenbuizen. Deze norm staat garant voor kwaliteit, hygiëne en betrouwbaarheid binnen foodprocessen. Alle gerenommeerde fabrikanten baseren hun productlijnen op deze standaard, waarbij er meerdere maatreeksen beschikbaar zijn.
Vanwege de ruime toleranties en uiteenlopende afwerkingsopties, ontstaat er een breed en divers aanbod. Hierdoor verschillen producten niet alleen in uiterlijk, maar ook in kwaliteit en prijs. De exacte specificaties zijn herkenbaar aan een unieke codering. Wordt deze codering niet vermeld bij de bestelling, dan bestaat de kans dat de geleverde buis afwijkt van de gewenste of voorgeschreven uitvoering.
Koppeling met PED-richtlijn
De EN 10357-norm is rechtstreeks gekoppeld aan de EN 10217-7. De gegloeide buizen zijn geschikt voor druktoepassingen die onder de Europese Pressure Equipment Directive (PED 2014/68/EU) vallen. Dit maakt deze buizen uitermate geschikt voor installaties waar veiligheid en conformiteit met wet- en regelgeving essentieel zijn.
SKS levert zekerheid
Bij SKS gaan we uitsluitend in zee met producenten die PED-gecertificeerd zijn. Op deze manier garanderen wij dat u altijd beschikt over betrouwbare, conforme en duurzame componenten voor uw installatie. Of het nu gaat om nieuwbouw, onderhoud of snelle levering van spare parts – wij zorgen ervoor dat u direct kunt vertrouwen op de juiste kwaliteit.
Materiaal volgens EN 10088-1
Roestvaststaal soorten; 1.4306 of 1.4307 (304L) en 1.4404 of 1.4432 (316L)
Maattabel en toleranties
Maattabel uit EN-10357 en toleranties volgens EN-ISO 1127
Test procedure EN 10217-7 TC1
Lasfactor : Z = 1,0 (PED eis)
Destructieve en non-destructieve testen
Oppervlakte ruwheid Ra (DIN 4768 tabel 3)
Interne lengte lasnaad koud weggerold.
CL1 (H2) uitvoering* = Ra < 0,8 µm en < 1,6 µm in lasomgeving (Officieel volgens norm)
CL2 (H3) uitvoering* = Ra < 0,8 µm ook in de lasomgeving . (EHEDG eis)
* H2 en H3 is een SKS benaming die afkomstig is uit de DIN 11866 norm (Hygiënische klasse)
Uitvoering
CC = ongegloeid, gebeitst W2b (K1g)
BC = gegloeid, gebeitst W2Ab (K2g) of Blankgegloeid W2Rb (K3g)
CD = ongegloeid, uitwendig geslepen (korrel 320)
BD = gegloeid, uitwendig geslepen (korrel 320)
Certificaten
3.1 certificaat Volgens EN 10204 (3.2 certificaat ook mogelijk op aanvraag)

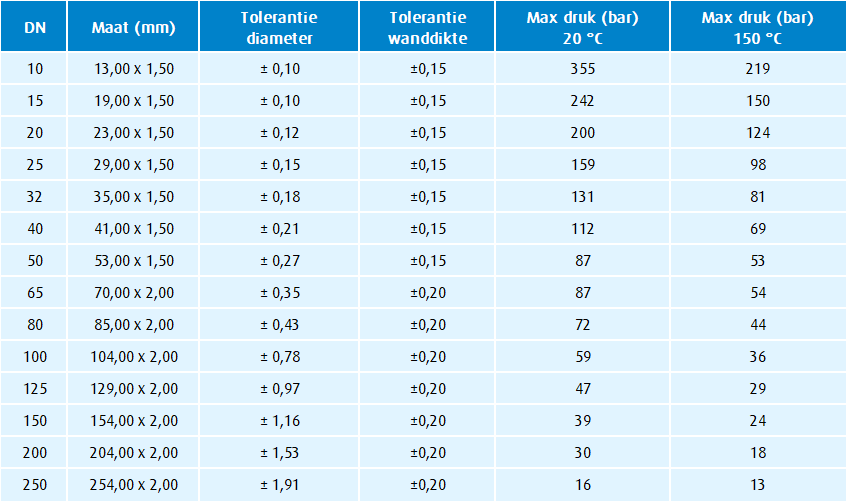

EN 10357-A
De buisnorm EN 10357-A (voorheen DIN11850 R2), de norm voor de DIN fittingen EN 10374-A (voorheen DIN11852 R2) en de norm voor koppelingen DIN 11850 zijn op elkaar afgestemd en verwijzen onderling naar elkaar. De verschillende componenten passen niet alleen qua maatvoering perfect op elkaar, maar hebben ook een gelijkwaardige afwerking of toepassingsmogelijkheid. De onderdelen van dit pakket die SKS voert onder het Q-Fitt label, zijn exact volgens de norm. SKS neemt hiervoor de verantwoordelijkheid m.b.t. traceability en kwaliteit.
EN 10357
Voorheen bestond de norm EN-10357 uit 4 verschillende maatreeksen in de serie D. Het betreft alle duimse maten zoals die omschreven zijn in de BS-4825, ISO-2037 en als de zogenaamde Nederlandse inches. Binnen de inch maten zijn er soms hele kleine tolerantie verschillen. Het is daarom zaak om bij deze buizen de maatvoering fittingen te kiezen. Omdat deze fittingen nog niet EN-genormeerd zijn, betekent dit een veelvoud aan mogelijkheden op basis van de oude normen. Dit geldt ook voor de bijbehorende koppelingen. De onderdelen van dit pakket die SKS voert onder het Q-Fitt label, zijn exact volgens de norm. SKS neemt hiervoor de verantwoordelijkheid m.b.t. traceability en kwaliteit.EN 10357-C/D
De EN10357-C/D omschrijft de maatvoeringen volgens de ASME A270 (3A) en de ISO 2037 (SMS)
EN 10357-C
EN 10357-D
