SPX APV Delta SW4
Toepassing SPX APV Delta SW4

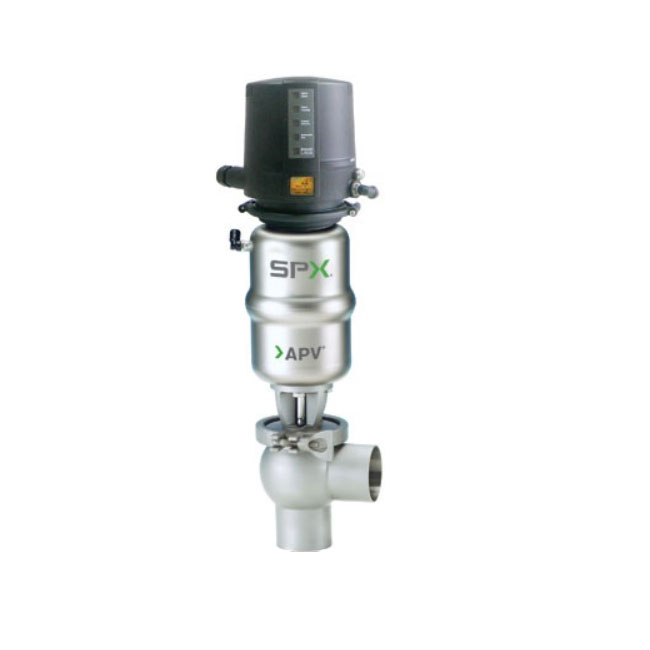

De Type SPX APV Delta SW4 is de opvolger van de grotere maten van de Delta S2. De APV Delta SW4 is pneumatisch bediend (lucht openend en veer sluitend) en bovendien beschikbaar in de maten DN25 – 150 en 1” - 4”. Door het omdraaien van de cilinder kan de veerfunctie eenvoudig worden gewijzigd. Daarnaast is het SPX APV ventiel desgewenst ook handbediend leverbaar. Standaard is de APV Delta SW4 uitgevoerd met las einden, maar optioneel ook leverbaar met diverse procesaansluitingen.
De afsluiter kan worden gebruikt als:
- NC (Normally Closed) aandrijving veerdalend
- NO (Normally Open) aandrijving veerheffend
De Delta SW4 heeft een onderhoudsvrije stuurkop en wordt daarnaast standaard uitgerust met een Control Unit CU41 Direct Connect. In de Control Unit wordt door middel van LED’s de positie weergegeven van de klepstoter. De Control Unit is beschikbaar in diverse uitvoeringen:
- Direct Connect
- Profibus
- DeviceNet
- AS-interface
De Delta SW4 is beschikbaar als de volgende afsluiter soorten:
- Handbediend
- Tankuitloop
- Langeslag uitvoering
- DPF (met dampkamer)
- R4 (met regelkegel)
| Artikelnr. | Omschrijving | Voorraad |
|---|---|---|
|
33126112AP
|
Enkelzitsklepafsluiter Delta
Type SW41
2.5" (Ø63.5), HNBR 316L
Ra 0,8 m, PB / NC
3.1 Certificaat: Nee |
|
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
33150572AP
|
Onderdeel enkelzitsafsluiter
Type Delta SWE41-42
Spare part set 2.5" VMQ
|
|
|
|
|
33120121AP
|
Servicekit enkelzits afsluiter S2
NW10 HNBR
|
|
|
|
|
33120903AP
|
Onderdeel enkelzitsafsluiter
Type Delta SWE45/48
Dichting set DN80 HNBR
|
|
|
|
|
33140913AP
|
Onderdeel enkelzitsafsluiter Delta SW4
Huisafdichting viton 2.5"
H170668
|
|
|
|
|
33130119AP
|
Servicekit enkelzits
huis opties LL-LT-TT-TL
5"/NW125 EPDM
|
|
|
|
|
APH175812
|
Onderdeel enkelzitsafsluiter
Seal kit SW41+42/SWE43+44
1.5" HNBR
|
|
|
|
|
33150312AP
|
Onderdeel Delta
SW41/42 SWE43/44
Revisieset 2.5" MVQ
|
|
|
|
|
33100911AP
|
Onderdeel SWE41
Lower housing 2.5" 1-poort 3A-
|
|
|
|
|
33150308AP
|
Onderdeel Delta
SW41/42 SWE43/44
Revisieset DN40 + 1.5" MVQ
|
|
|
|
|
APH179469
|
Gereedschap
Assembly tool SW4-65 flat 74,2 DIA
|
|
|
|
|
33136922AP
|
Onderdeel enkelzitsafsluiter SW43
As 1"
|
|
|
|
|
33130116AP
|
Enkelzitsafsluiter Delta SW4
Spare part set 4" EPDM
|
|
|
|
Materiaal |
|
| Product contact parts | 316L / 1.4404 |
| Inwendige oppervlakte ruwheid | Ra 1,6 μm |
| Overige RVS delen | 304 / 1.4301 |
| Standaard afdichtingen | EPDM |
| Maximale operating druk | 10 bar |
| Maatvoering | EN-10357-A en EN-10357-D (BS4825) |
| Mogelijke afdichting | MVQ (Siliconen), HNBR |
| Klep | Eendelig RVS |
Aandrijving |
|
| Benodigde luchtdruk | 6 tot 8 bar |
| Veersluitend / veeropenend | Keuze bij montage |
| Met geïntegreerde lift aandrijving | Nvt |
Werking |
|
| Gesloten stand wisselafsluiter | Naar beneden |
| Klepzitting | Enkele afdichting |
| Visuele lekdetectie | Nvt |
| Reiniging lekkamer | Nvt |
| Bovenste klep reinig baar | Nvt |
| Onderste klep reinig baar | Nvt |
| Lekvrij schakelen | Nvt |
| Gebalanceerde klep | Nvt |
Onderhoud |
|
| Huisverbinding | Clamp |
| Revisie / demontage | In line demontabel naar boven (alleen stopventiel) |
| Speciaal gereedschap nodig | Ja t.b.v. afdichtingen |
