Kieselmann KI-DS
Toepassing Kieselmann enkelzitsventiel KI-DS
Een Kieselmann KI-DS enkelzitsafsluiter wordt gebruikt voor standaard open/dicht toepassingen in proces leidingen. Door middel van slim gebruik van de enkelzitsventiel combinaties kan een mixproof situatie gecreëerd worden waarbij twee producten van elkaar gescheiden worden.
Voordelen Kieselmann enkelzitsafsluiter
- Geen dode ruimte in een vrij huis (hygiënisch design)
- Veilige en hygiënische uitvoering met gesloten lantaarnstuk inclusief lekuitgang
- Vier verschillende luchtmotor uitvoeringen
- Onderhoudsvrije aandrijving met 5 jaar garantie
- Modulair systeem en design
- Makkelijk te onderhouden door middel van de clampverbinding
- Robuust huis gefabriceerd uit één geheel
Het Kieselmann enkelzitsafsluiter programma is uniek door zijn compact en robuust ontwerp. Afhankelijk van de toepassing en gewenste capaciteit kan modulair gekozen worden uit 4 verschillende aandrijvingen. Deze passen allen op dezelfde adapter en kunnen eenvoudig omgezet worden van Lucht open naar lucht sluitend door hem om te draaien. De aandrijvingen hebben allen dezelfde hoogte en kunnen dus zonder problemen worden uitgewisseld. Natuurlijk zijn deze afsluiters conform de “Kieselmann’s high hygienic standards”. De afsluiters zijn verkrijgbaar als Hoek-, T- ,Wisselventiel en als tankuitlaat.

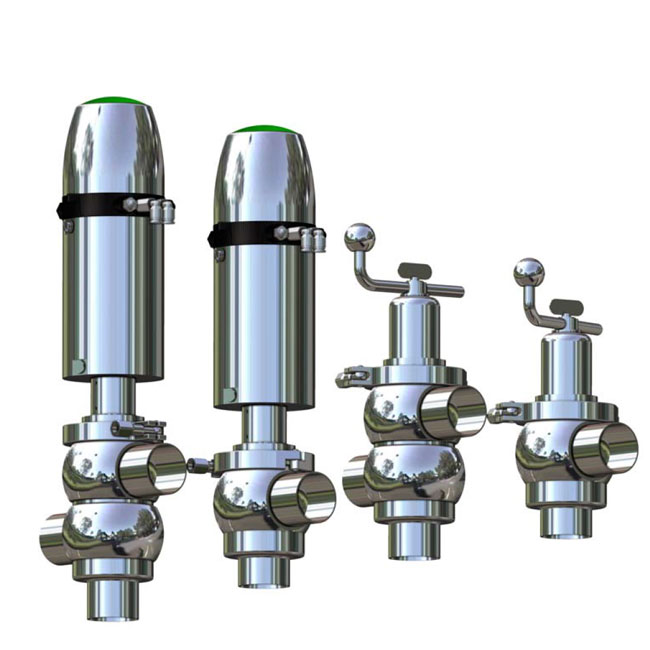

Uitvoeringen

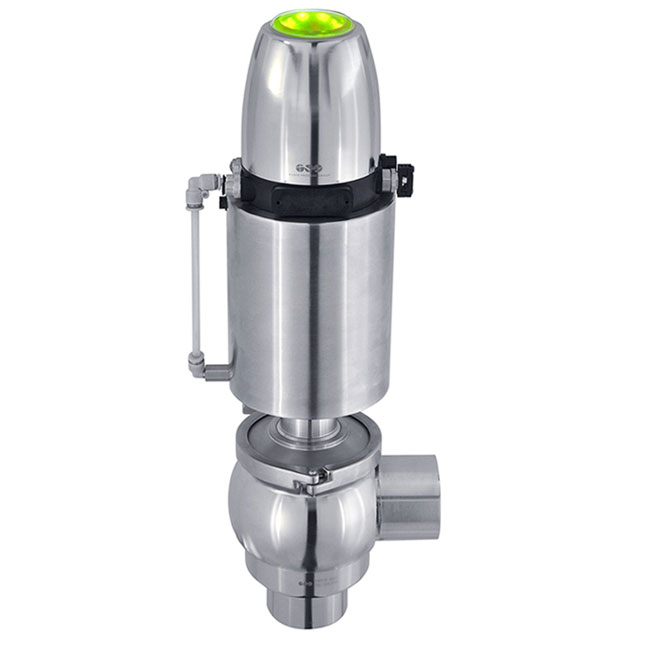

- Hoekventiel
- T-ventiel

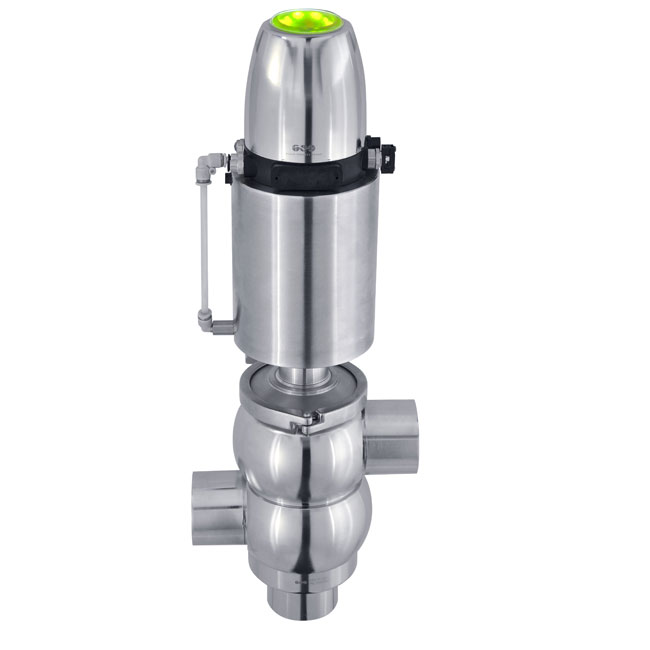

- Twee-weg wisselafsluiter
- Tankuitlaat
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
33118558KI
|
Enkelzitsklepafsluiter
Type 5514, 1.5" (38.1)
HNBR, 316L E-polished
Lucht openend / veer sluitend
|
1,5" (ø 38,1 mm)
|
|
|
|
33126260KI
|
Enkelzitsklepafsluiter
Type 5516, DN40 (41)
HNBR, 316L E-polished
Lucht openend / veer sluitend
|
|
HNBR
|
|
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
KI5506065990050
|
Onderdeel Enkelzitsklepafsluiter
Type 5506
Service kit DN65 HNBR
|
|
|
|
|
KI5506065990251
|
Onderdeel Enkelzitsklepafsluiter
Type KI-DS
Service kit DN65 / 2 1/2" FKM
|
|
|
|
|
KI5514050990054
|
Onderdeel Kieselmann
Service kit 2-weg enkelzits afsluiter
DN50 EPDM
|
|
|
|
|
KI5506080990050
|
Onderdeel Enkelzitsklepafsluiter
Type 5506
Service kit DN80 HNBR
|
|
|
|
|
KI5400157051032
|
Onderdeel Enkelzitsklepafsluiter
Type 5714
Luchtmotor LO/VS DN80
|
|
|
|
|
KI5522080990050
|
Revisie set Kieselmann 5522 KI-DS
Dubbeldichtende enkelzits klepafsluiter
DN80, HNBR
|
|
|
|
|
KI5506040990050
|
Onderdeel Enkelzitsklepafsluiter
Type 5506
Service kit DN40 HNBR
|
|
|
|
|
33120109KI
|
Servicekit enkelzits afsluiter
Fig. 5713-5714-5716
DN40 HNBR
|
|
|
|
|
33130225KI
|
Servicekit enkelzits afsluiter
Change over DN80 EPDM
|
|
|
|
|
KI5514065990054
|
Onderdeel Kieselmann
Service kit 2-weg enkelzits afsluiter
DN65 EPDM
|
|
|
|
|
KI5625065729020
|
Onderdeel Kieselmann
Service dubbellzitsafsluiter
DN65 HNBR
Met steunring
|
|
|
|
|
KI5514065990050
|
Onderdeel Kieselmann
Service kit 2-weg enkelzits afsluiter
DN65 HNBR
|
|
|
|
Materialen |
|
| Onderdelen in contact met het product | 1.4404 (316L) |
| Andere onderdelen | 1.4301 (304) |
| Interne ruwheid | Ra < 0,8 μm e-polished |
| Afdichtingen in contact met product | EPDM (SIP 140°C, 30 min.) FDA conform |
| HNBR (SIP 110°C, 30 min.) FDA conform | |
Technische gegevens |
|
| Max. product druk | 6 bar |
| Vacüum | 1,5 - 10-6 >(mbar × l/s) |
| Temperatuur | Elastomeer afhankelijk |
| Lucht druk | 5.5 - 6 bar |
| Afmetingen | DN25 – DN100 / 1”- 4” |
Opties |
|
| Controle en indicatie |
Stuurkop in RVS en plastic uitvoering Positie indatoren |
