Alfa Laval Unique SSV
Toepassing Alfa Laval Unique SSV Enkelzits afsluiter
De enkelzits afsluiter van Alfa Laval Unique SSV voldoet aan de hoogste eisen van uw proces in termen van hygiëne en veiligheid. De klep is een lucht geveerd ventiel in een hygiënische en modulair ontwerp voor een breed gebied van de rechten, bijvoorbeeld als een afsluiter met twee (2) of drie (3) poorten of een wisselklep met drie (3) tot vijf (5) poorten. De afsluiter is pneumatisch bediend door middel van een luchtmotor. Het heeft weinig en eenvoudige beweegbare delen -die leidt tot een zeer betrouwbare klep en lage onderhoudskosten.
Standaard ontwerp
De Unique Single Seat Standard komt in een één of twee lichaam configuratie.
De SSV kan worden ingezet als:
- Tankafsluiter
- Long stroke (extra lange slag)
- Handbediend
- Reverse acting (werkt tegenovergesteld)
- Two step (ideaal voor dosering)

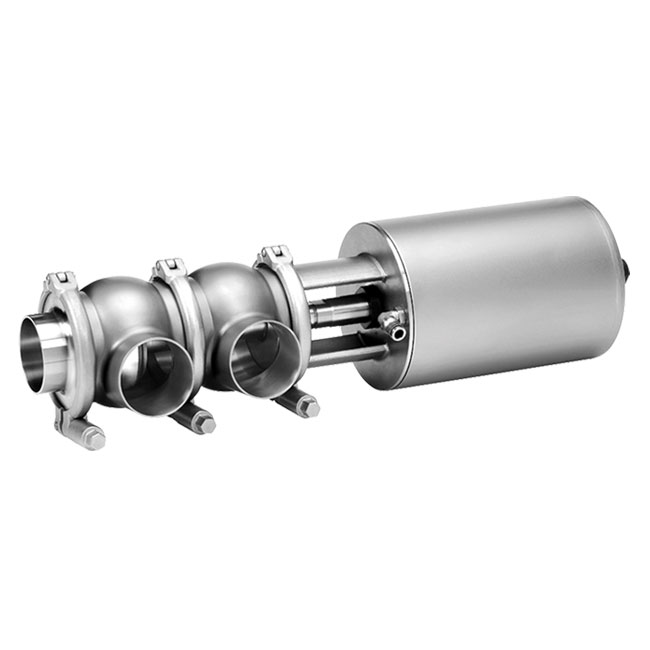

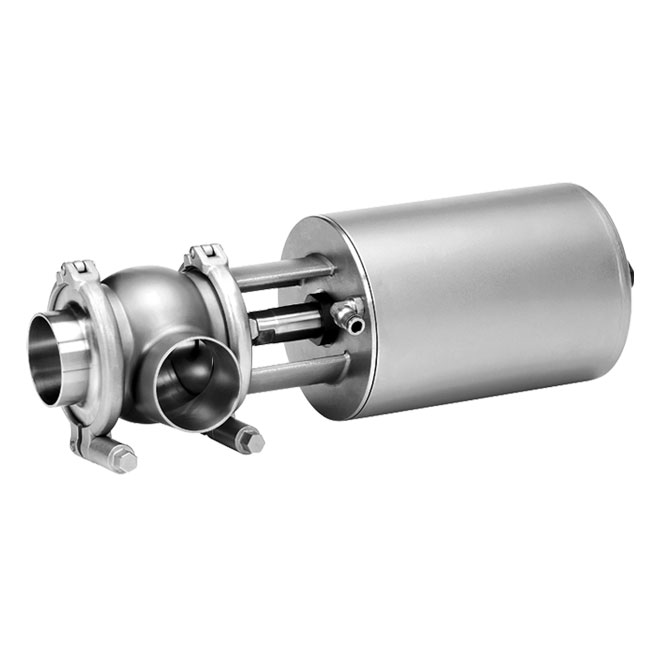

- Tangentiele versie
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
33136008SSVMTC
|
Enkelzitsklepafsluiter SSV
Type 200 TC 38/1.5"
0.8/Blasted, EPDM Shut off
NC maintainable actuator
Compleet geassembleerd
|
1,5" (ø 38,1 mm)
|
|
|
|
33136010SSVMTC
|
Single seat valve SSV
type 200 TC 51 / 2''
0,8/Blasted, EPDM Shut off
NC maintanable actuator
Compleet geassembleerd
|
2" (ø 50,8 mm)
|
|
|
|
33136012SSVMTC
|
Single seat valve SSV
Type 200 TC 63.5/2.5"
0,8/Blasted, EPDM Shut off
NC maintanable actuator
Compleet geassembleerd
|
2,5" (ø 63,5 mm)
|
|
|
|
33136028SSVMTC
|
Enkelzitsklepafsluiter SSV
Type 300 TC 38/1.5"
0.8/Blasted, EPDM Shut off
NC maintainable actuator
Compleet geassembleerd
|
1,5" (ø 38,1 mm)
|
|
|
|
33136030SSVMTC
|
Enkelzitsklepafsluiter SSV
Type 300 TC 51/2"
0.8/Blasted, EPDM Shut off
NC maintainable actuator
Compleet geassembleerd
|
2" (ø 50,8 mm)
|
|
|
|
33136052SSVMTC
|
Enkelzitsklepafsluiter SSV
Type 310 TC 63.5/2.5"
0.8/Blasted, EPDM Change over
NC maintainable actuator
Compleet geassembleerd
|
2,5" (ø 63,5 mm)
|
|
|
|
33136053SSV
|
Enkelzitsklepafsluiter
Unique SSV
type 210 (124) DN65, EPDM 316L
NC
|
DN65 (ø 70 mm)
|
|
|
|
33136068SSV
|
Enkelzitsklepafsluiter
Unique SSV
type 210 (124) 1.5", EPDM 316L
|
1,5" (ø 38,1 mm)
|
|
|
|
33136068SSVM
|
Enkelzitsklepafsluiter SSV
Type 210 (124) 1.5" EPDM 316L
NC maintainable actuator
|
1,5" (ø 38,1 mm)
|
|
|
|
33136070SSV
|
Enkelzitsklepafsluiter
Unique SSV
type 210 (124) 2", EPDM 316L NC
|
2" (ø 50,8 mm)
|
|
|
|
33136070SSVMTC
|
Enkelzitsklepafsluiter SSV
Type 210 TC 51/2"
0.8/Blasted, EPDM Change over
NC maintainable actuator
Compleet geassembleerd
|
2" (ø 50,8 mm)
|
|
|
|
33136073SSVMO
|
Enkelzitsklepafsluiter SSV
Type 210 (124) 3" EPDM 316L
NO maintainable actuator
|
3" (ø 76,1 mm)
|
|
|
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
AL9611926631
|
Onderdeel Alfa Laval afsluiter
service kit FPM unique ssv/
ASEPTIC CO VALVE 76.1 / DN80 / 3"
|
|
|
|
|
AL9611926599
|
Onderdeel Alfa Laval afsluiter
service kit EPDM unique ssv/
RA CO VALVE 51/DN50/2"
|
|
|
|
|
AL9611926607
|
Onderdeel Alfa Laval afsluiter
service kit HNBR unique ssv
76.1/DN80 3" C/O REVERSE ACTING
|
|
|
|
|
AL9611926505
|
Onderdeel Alfa Laval afsluiter
service kit EPDM unique ssv/
/SPC-1/7710 STD/LS/MAN./
MAN.REG. SO 76.1/DN80/3"
|
|
|
|
|
AL9611926593
|
Onderdeel Alfa Laval afsluiter
service kit FPM unique ssv/
ST./LONG STROKE/MANUAL CO
51/DN50/2"
|
|
|
|
|
AL9611926618
|
Onderdeel Alfa Laval afsluiter
service kit EPDM unique ssv/
ASEPTIC CO VALVE 63.5 / DN65 / 2½"
|
|
|
|
|
AL9611926609
|
Onderdeel Alfa Laval afsluiter
service kit FPM unique ssv/
RA CO VALVE 25/DN25/1"
|
|
|
|
|
AL9611926619
|
Onderdeel Alfa Laval afsluiter
service kit EPDM unique ssv/
ASEPTIC CO VALVE 76.1 / DN80 / 3"
|
|
|
|
|
AL9611926504
|
Onderdeel Alfa Laval afsluiter
service kit EPDM unique ssv/
/SPC-1/7710 STD/LS/MAN./
MAN.REG. SH.OFF 63.5/DN65/2 1/2"
|
|
|
|
|
AL9611926590
|
Onderdeel Alfa Laval afsluiter
service kit HNBR unique ssv/
ST./LONG STROKE/MANUAL CO
101.6/DN100/4"
|
|
|
|
|
AL9611926589
|
Onderdeel Alfa Laval afsluiter
service kit HNBR unique ssv/
ST./LONG STROKE/MANUAL CO
76.1/DN80/2"
|
|
|
|
|
33120312AL
|
Servicekit enkelzits afsluiter
SSV Change over
2 1/2" /NW65 HNBR
|
|
|
|
Materiaal |
|
| Product contact RVS | AISI 316L / 1.4404 |
| Andere RVS delen | AISI 304 / 1.4301 |
| Inwendige oppervlakte ruwheid | Ra< 0.8 µm |
| External surface finish | Semi-bright (gestraald) |
| Standaard afdichtingen | EPDM / NBR |
| Maximale operating druk | 10 bar |
| Minimale druk | vol vacuüm |
| Maximale temperatuur | -10 °C / 140°C (EPDM) |
| Mogelijke afdichting | HNBR, FPM (Viton), PTFE |
| Maten | DN25 – DN100 (DIN Tubes) |
| 1” – 4” (Inch Tubes) | |
Opties |
|

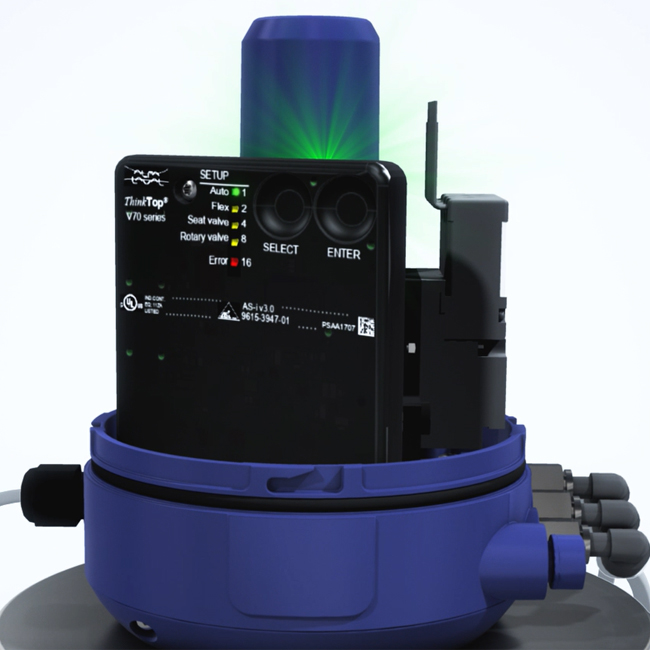

| Standmelding en stuurkop | ThinkTop |
| ThinkTop basic | |
| IndiTop | |
| ThinkTop D30 | |
| Product contact afdichtingen | HNBR |
| FPM | |
| Plug afdichtingen | HNBR |
| FPM | |
| PTFE | |
| Externe finish | geslepen |
