Alfa Laval SBV
Toepassing Alfa Laval SBV Kogelkraan

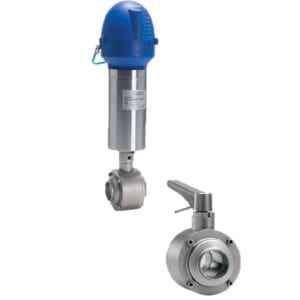

De Alfa Laval SBV kogelkraan is een hygiënische kogelkraan die wordt toegepast in procesleidingen waar een volledige doorlaat noodzakelijk is. Dit maakt de afsluiter uitermate geschikt voor pigging-systemen. De kogelafsluiter is leverbaar als stopafsluiter en wordt bediend middels een handgreep of pneumatische bediening. De handgreep kan optioneel worden voorbereid op de montage van M12 benaderingsschakelaars. De pneumatische bediening heeft deze voorziening standaard. Een optionele zogenaamde “cavity filler” voorkomt blokkering van de kogel door grote productdelen tijdens het schakelen. Additionele spoelaansluitingen op het afsluiterhuis maken grondige en snelle reiniging van het afsluiterhuis tijdens CIP mogelijk. De afsluiter is vervaardigd uit RVS 316L en standaard voorzien van PTFE afdichtingsmateriaal op de kogel. Alle overige afdichtingen zijn standaard EPDM, optioneel NBR, MVQ of FPM verkrijgbaar. Leverbaar in de maatvoeringen 1” – 4” en DN25 – DN100.
| Artikelnr. | Omschrijving | Maatvoering | Bediening | Elastomeer | Voorraad |
|---|---|---|---|---|---|
|
23138004AL
|
Kogelkraan type SBV las/las 316L
1", HB, PTFE/EPDM
|
1" (ø 25,4 mm)
|
Handbediend
|
PTFE / EPDM
|
|
|
23138005AL
|
Special deal
Kogelkraan type SBV las/las 316L
DN25, HB, PTFE/EPDM
|
DN25 (ø 29 mm)
|
Handbediend
|
PTFE / EPDM
|
|
|
23138008AL
|
Kogelkraan type SBV las/las 316L
1 1/2", HB, PTFE/EPDM
|
1,5" (ø 38,1 mm)
|
Handbediend
|
PTFE / EPDM
|
|
|
23138009AL
|
Kogelkraan type SBV las/las 316L
DN40, HB, PTFE/EPDM
|
DN40 (ø 41 mm)
|
Handbediend
|
PTFE / EPDM
|
|
|
23138010AL
|
Kogelkraan type SBV las/las 316L
2", HB, PTFE/EPDM
|
2" (ø 50,8 mm)
|
Handbediend
|
PTFE / EPDM
|
|
|
23138011AL
|
Kogelkraan type SBV las/las 316L
DN50, HB, PTFE/EPDM
|
DN50 (ø 53 mm)
|
Handbediend
|
PTFE / EPDM
|
|
|
23138012AL
|
Kogelkraan type SBV las/las 316L
2 1/2", HB, PTFE/EPDM
|
2,5" (ø 63,5 mm)
|
Handbediend
|
PTFE / EPDM
|
|
|
23138013AL
|
Kogelkraan type SBV las/las 316L
DN65, HB, PTFE/EPDM
|
DN65 (ø 70 mm)
|
Handbediend
|
PTFE / EPDM
|
|
|
23138014AL
|
Kogelkraan type SBV las/las 316L
3", HB, PTFE/EPDM
|
3" (ø 76,1 mm)
|
Handbediend
|
PTFE / EPDM
|
|
|
23138015AL
|
Kogelkraan type SBV las/las 316L
DN80, HB, PTFE/EPDM
|
DN80 (ø 85 mm)
|
Handbediend
|
PTFE / EPDM
|
|
|
23138016AL
|
Kogelkraan type SBV las/las 316L
4", HB, PTFE/EPDM
|
4" (ø 101,6 mm)
|
Handbediend
|
PTFE / EPDM
|
|
|
23138017AL
|
Kogelkraan type SBV las/las 316L
DN100, HB, PTFE/EPDM
|
DN100 (ø 104 mm)
|
Handbediend
|
PTFE / EPDM
|
|
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
AL9612647789
|
Onderdeel Alfa Laval afsluiter
service kit EPDM dn100 sbv
PRODUCT WETTED
|
|
|
|
|
AL9612647726
|
Onderdeel Alfa Laval afsluiter
service kit NBR iso 63,5 sbv
PRODUCT WETTED
|
|
|
|
|
AL9612647765
|
Onderdeel Alfa Laval afsluiter
service kit EPDM dn50 sbv
PRODUCT WETTED
|
|
|
|
|
AL9612647760
|
Onderdeel Alfa Laval afsluiter
service kit FPM din 40 sbv
PRODUCT WETTED
|
|
|
|
|
AL9612647730
|
Onderdeel Alfa Laval afsluiter
service kit NBR 63,5 kpl.sbv
COMPLET
|
|
|
|
|
AL9612647737
|
Onderdeel Alfa Laval afsluiter
service kit EPDM 76,1 sbv
COMPLETE
|
|
|
|
|
AL9612647764
|
Onderdeel Alfa Laval afsluiter
service kit FPM din 40 sbv
COMPLET
|
|
|
|
|
AL9612647766
|
Onderdeel Alfa Laval afsluiter
service kit NBR dn50 sbv
PRODUCT WETTED
|
|
|
|
|
AL9612647717
|
Onderdeel Alfa Laval afsluiter
service kit EPDM iso 51 sbv
PRODUCT WETTED
|
|
|
|
|
AL9612647746
|
Onderdeel Alfa Laval afsluiter
service kit NBR 101,6 sbv
COMPLET
|
|
|
|
|
AL9612647740
|
Onderdeel Alfa Laval afsluiter
service kit FPM 76,1 sbv
COMPLET
|
|
|
|
|
AL9612647744
|
Onderdeel Alfa Laval afsluiter
service kit FPM iso 101,6 sbv
PRODUCT WETTED
|
|
|
|
Materiaal |
|
| RVS in contact met product | AISI 316L / 1.4404 |
| Inwendige ruwheid | Ra< 0.8µm |
| Andere RVS delen | AISI 304L / 1.4301 |
| Product afdichtingen | PTFE, EPDM |
| Overige afdichtingen | PTFE, NBR |
Actuator |
|
| Operating druk | 6 – 10 bar |
| Temperatuur | 4°C - + 60°C |
| Luchtverbruik actuator ø104 | 0.50 NI |
| Luchtverbruik actuator ø129 | 0.75 NI |
Technische gegevens |
|
| Max. product druk | 16 bar |
| Max. geadviseerde druk tijdens werking | 6 bar |
| Min. product druk | Full vacuum |
| Temperatuur | -10°C to 130°C (EPDM) |
| Max. SIP temp. korte tijd | +150°C |
| Stuurkop | Thinktop Stuurkop Thinktop Basic Control unit Thinktop D30 Inditop |
