Kieselmann Kugelhähne / Dreiwegekugelhähne
Kieselmann Kugelhähne sind die richtige Wahl für viskose und stückige Produkte. Der freie, rohrebene Durchgang ist die optimale Lösung für empfindliche Medien in der Nahrungsmittel- und Pharmaindustrie. Die hygienischen Kugelhähne von KIESELMANN sind molchbar und totraumfrei. Neben den Ausführung Durchgangskugelhähne und Dreiwegekugelhähne stehen auch Kugelhähne mit Spülanschlüssen und Heizmantel zur Verfügung.
- Spaltfreie Gehäuseabdichtung
- Druckschlagfest
- Molchbar
- Automatisierungsoption
- Heizbar (optional)
Das modulare Baukastensystem ermöglicht jederzeit eine schnelle und problemlose Umrüstung von Hand- auf pneumatischen Antrieb mit Sensoren oder Steuerkopf KI-Top. So können die Kieselmann Kugelhähne problemlos in automatisierte Prozesse eingebunden werden.
| Artikelnr. | Beschreibung | Nennweite | Anschluss | Betriebs | Dichtung | Lager |
|---|---|---|---|---|---|---|
|
23118010KI
|
Kugelhahn schweiß/schweiß 316L
2", Handgriff, PTFE/NBR
|
2" (ø 50,8 mm)
|
Schweiß / Schweiß
|
Handbetätigt
|
PTFE / NBR
|
|
|
23118014KI
|
Kugelhahn schweiß/schweiß 316L
3", Handgriff, PTFE/NBR
|
3" (ø 76,1 mm)
|
Schweiß / Schweiß
|
Handbetätigt
|
PTFE / NBR
|
|
|
23118814KI
|
Kugelhahn schweiß/schweiß 316L
3", Luftantrieb LO/FS, PTFE/NBR
|
3" (ø 76,1 mm)
|
Schweiß / Schweiß
|
Handbetätigt
|
PTFE / NBR
|
|
|
23118815KI
|
2-Wege Kugelhahn Kieselmann 4225
Schweiß/Schweiß
DN80 (85) 316 PTFE/NBR
Luftantrieb Luft/Feder
|
DN80 (ø 85 mm)
|
Schweiß / Schweiß
|
Pneumatik luft ofnen / feder schluss
|
PTFE / NBR
|
|
|
23118911KI
|
2-Wege Kugelhahn Kieselmann 4225
Schweiß/Schweiß
DN50 (53) 316 PTFE/NBR
Luftantrieb Luft/Feder
|
DN50 (ø 53 mm)
|
Schweiß / Schweiß
|
Pneumatik luft ofnen / feder schluss
|
PTFE / NBR
|
|
|
23128005KI
|
Durchgangskugelhahn Kieselmann
Type 4025
Schweiss/Schweiss
DN25 (29,00 x 1,50)
1.4404 (316L) PTFE / HNBR
Mit standard hangriff
|
DN25 (ø 29 mm)
|
Schweiß / Schweiß
|
Handbetätigt
|
PTFE / HNBR
|
|
|
23128013KI
|
2-Wege Kugelhahn Kieselmann 4025
Schweiß/Schweiß
DN65 (70) 316 PTFE/HNBR
Ohne Betrieb
|
DN65 (ø 70 mm)
|
Schweiß / Schweiß
|
Ohne Steuerung
|
PTFE / HNBR
|
|
|

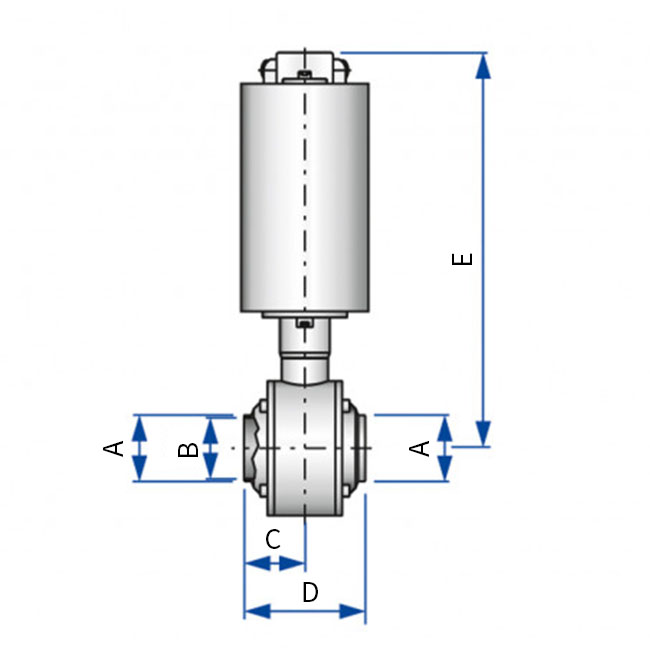

23128817KI
|
2-Wege Kugelhahn Kieselmann 4225
Schweiß/Schweiß
DN100 (104) 316 PTFE/HNBR
Luftantrieb Luft/Feder
|
DN100 (ø 104 mm)
|
Schweiß / Schweiß
|
Pneumatik luft ofnen / feder schluss
|
PTFE / NBR
|
|
|
23138104KI
|

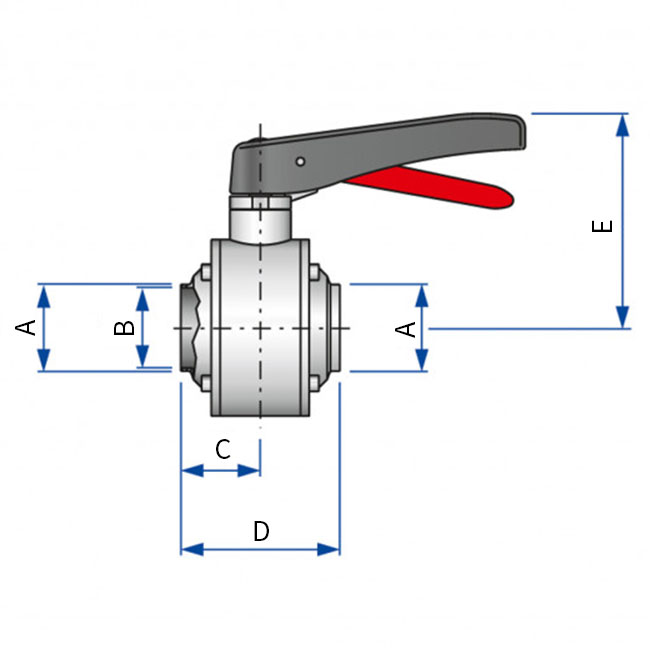

2-Wege Kugelhahn Kieselmann 4025
Schweiß/Schweiß
1" (25.4) 316 PTFE/EPDM
Handbetätigt (Standard)
|
1" (ø 25,4 mm)
|
Schweiß / Schweiß
|
Handbetätigt
|
PTFE / EPDM
|
|
|
23138105KI
|
2-Wege Kugelhahn Kieselmann 4025
Schweiß/Schweiß
DN25 (29) 316 PTFE/EPDM
Handbetätigt (Standard)
|
DN25 (ø 29 mm)
|
Schweiß / Schweiß
|
Handbetätigt
|
PTFE / EPDM
|
|
|
23138107KI
|
2-Wege Kugelhahn Kieselmann 4025
Schweiß/Schweiß
DN32 (35) 316 PTFE/EPDM
Handbetätigt (Standard)
|
DN32 (ø 35 mm)
|
Schweiß / Schweiß
|
Handbetätigt
|
PTFE / EPDM
|
|
|
23138108KI
|
2-Wege Kugelhahn Kieselmann 4025
Schweiß/Schweiß
1 1/2" (38) 316 PTFE/EPDM
Handbetätigt (Standard)
|
1,5" (ø 38,1 mm)
|
Schweiß / Schweiß
|
Handbetätigt
|
PTFE / EPDM
|
|
| Artikelnr. | Beschreibung | Abmessung | Elastomer | Lager |
|---|---|---|---|---|
|
23146005KI
|
Ersatzteil 2-Wege Kugelhahn
Typ 4021-4025
Dichtungsatz DN25 (29), PTFE/FKM
|
|
|
|
|
KI4084080000051
|
Ersatzteil Kugelhahn
Type 4084
Service kit DN80 PTFE/Viton
|
|
|
|
|
27900161KI
|
Ersatzteile für Luftantrieb
Konsole Kieselman für:
2-Wege Kugelhahn NW25-80
3-Wege Kugelhahn NW25-65
LSV NW50-80
|
|
|
|
|
23106005KI
|
Vollauskleidung 2-Wege Kugelhahn
Typ 4021-4025
DN25 (29) PTFE
|
|
|
|
|
23146216KI
|
Kugelhahn Ersatzteilatz
4" ISO
|
|
|
|
|
23136012KI
|
Ersatzteil 2-Wege Kugelhahn
Typ 4021-4025
Dichtung kit 2.5" (63.5), PTFE/EPDM
|
|
|
|
|
23146015KI
|
Ersatzteil 2-Wege Kugelhahn
Typ 4021-4025
Dichtungsatz DN80 (85), PTFE/FKM
|
|
|
|
|
23116005KI
|
Ersatzteil Durchgangskugelhahn
type 4021-4025
Verschleißteilsatz DN25 (29), PTFE/NBR
|
|
|
|
|
23146011KI
|
Ersatzteil 2-Wege Kugelhahn
Typ 4021-4025
Dichtungsatz DN50 (53), PTFE/FKM
|
|
|
|
|
23106014KI
|
Vollauskleidung 2-Wege Kugelhahn
Typ 4021-4025
3" (76.1) PTFE
|
|
|
|
|
23438903KI
|
Ersatzteil 2-Wege Kugelhahn
Kugel NW80 316L
|
|
|
|
|
KI4028010000040
|
Ersatzteile Kugelhähne
Type 4028, Gegenteil leckageauslauf
Schlauchanschluss DN10
|
|
|
|
Material |
|
| Produkt berührende Teile | 1.4404 (316L) |
| Andere Edelstahl Teile | 1.4301 (304) |
| Interne Rauigkeit | Ra < 0,8 μm e-poliert |
| Dichtungen | PTFE, EPDM (SIP 140° C, 30 min.) |
Technische Daten |
|
| Max. Produkt druck | 16 bar 2-Wegekugelhahn |
| 10 bar 3-Wegekugelhahn | |
| Vakuum | 1,5 - 10-4 bar l/ |
| Temperatur | Elastomer abhängig |
| Abmessungen | DN25 – DN100 / 1”- 4” |
Optionen |
|
| Kontrolle und Indikation | Steuerkopf |
