Alfa Laval Unique SSSV
Werking Alfa Laval Unique SSSV Enkelzitsafsluiter
De Alfa Laval Unique SSSV is een kleine variant van de normale SSV enkelzitsafsluiter. De klep is een lucht geveerd ventiel in een hygiënische en modulair ontwerp voor een breed gebied van de rechten , bijvoorbeeld als een afsluiter met twee (2) of drie (3) poorten of een wisselklep met drie (3) tot vijf (5) poorten . De afsluiter is pneumatisch bediend. Het heeft weinig en eenvoudige beweegbare delen -die leidt tot een zeer betrouwbare klep en lage onderhoudskosten. Alfa Laval biedt een garantie van 5 jaar op de actuator van SSV.
Standaard ontwerp
De Alfa Laval enkelzitsafsluiter Unique SSSV komt als een pneumatische of een handbediende afsluiter in een één of een twee lichaam configuratie. Alle onderdelen zijn geassembleerd door middel van clamp ringen. Standaard heeft de SSSV clamp of las einden. De SSSV is gemaakt voor DN/OD maten (12.7mm en 19mm) en is EHEDG goedgekeurd.
Valve body combinations
| Artikelnr. | Omschrijving | Maatvoering | Voorraad |
|---|---|---|---|
|
33134001SSSV
|
Enkelzitsklepafsluiter

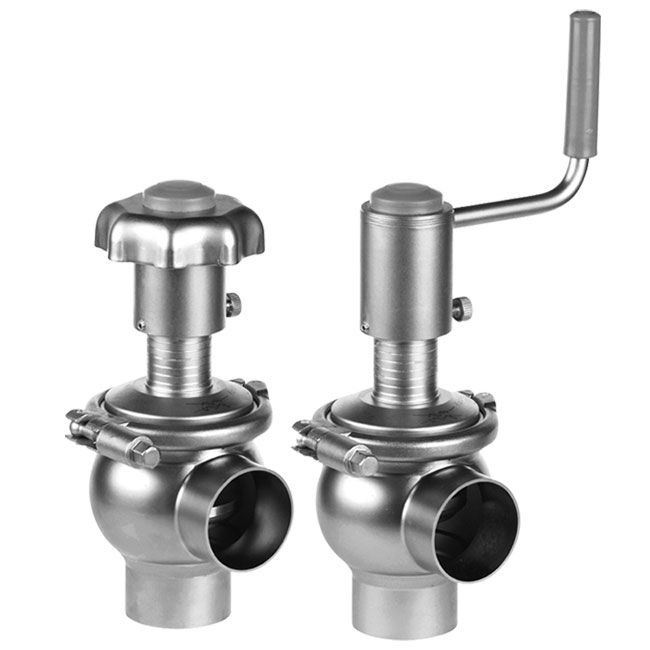

Unique SSSV handbediend
type 200 (12) DN10, EPDM 316L
|
DN10 (ø 13 mm)
|
|
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
AL9611926323
|
Onderdeel Alfa Laval afsluiter
service kit sssv actuator
12,7MM/19MM, NBR
|
|
|
|
Materiaal |
|
| Product contact parts RVS | AISI 316L / 1.4404 |
| Andere RVS delen | AISI 304 / 1.4301 |
| Inwendige oppervlakte ruwheid | Ra< 0.5 µm |
| External surface finish | Semi-bright (gestraald) |
| Standaard afdichtingen | EPDM / NBR |
| Maximale werk druk | 10 bar |
| Minimale werk druk | Full vacuüm |
| Maximale temperatuur | -10 °C / 140°C (EPDM) |
| Mogelijke afdichtingen | HNBR, FPM (Viton), PTFE |
| Maten | DN10-15 / OD ½” – ¾” |
Opties |
|
| Controle en indicatie | ThinkTop |
| ThinkTop basic | |
| IndiTop | |
| ThinkTop D30 | |
| Product wetted seals | HNBR |
| FPM | |
| 3.1 Certificaat | |
| RVS seal disc i.p.v. Std lip seal | |
| Clamp met vleugelmoer | |
| Lucht consumptive bij 1 slag | 0.06 x air pressure (bar) |
| Maat | 12.7, 19.05 en 13, 19 mm |
| Actuator functies | NO en NC |
