Inoxpa type 72700
Toepassing Inoxpa Terugslagklep
De Inoxpa Terugslagklep of keerklep is een klep die voorkomt dat het medium terugstroomt en er daarnaast voor zorgt dat het in één richting stroomt. De klep is veelal te vinden in de voedingsindustrie, cosmetische, farmaceutische en chemische industrie zoals de drank-, wijn- en olieproductie.
Werking
De terugslagklep gaat open wanneer de druk van de vloeistof hoger is dan de druk van de veer. Wanneer de twee drukken worden gecompenseerd, sluit de klep zich. Een hogere tegendruk zorgt ervoor dat de klep sluit. Wanneer er twee pompen afwisselend werken, worden de terugslagkleppen geïnstalleerd aan de uitlaat van elke pomp om terugstroming te voorkomen wanneer de pomp wordt gestopt.
De terugslagklep van Inoxpa is er ook in een speciale Pharma uitvoering. Die voldoet aan de allerhoogste eisen op het gebied van hygiëne. De farmaceutische uitvoering is bovendien beschikbaar met alle bijbehorende certificaten.
| Artikelnr. | Omschrijving | Maatvoering | Aansluiting | Elastomeer | Voorraad |
|---|---|---|---|---|---|
|
32618329IN
|
Terugslagklep type 7210
DN40 NBR
las/las 316L
|

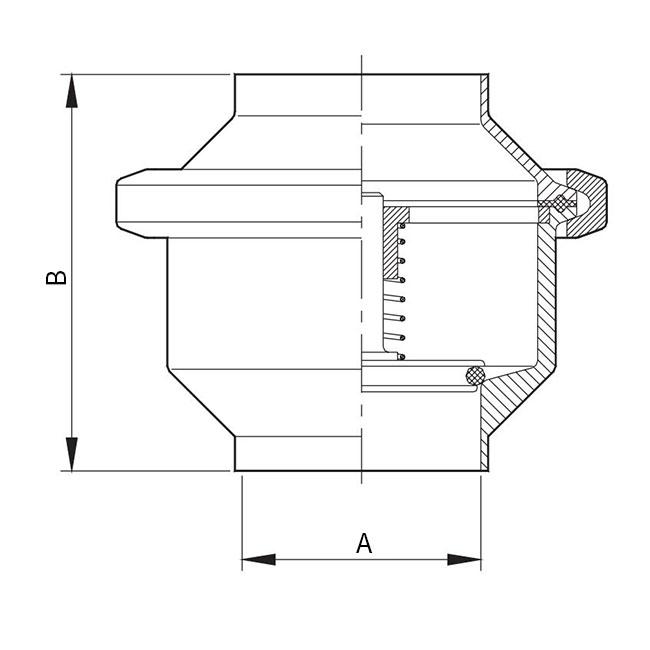

DN40 (ø 41 mm) | Las / Las | NBR (Perbunan) |
|
|
32618335IN
|
Terugslagklep type 7210
DN80 NBR
las/las 316L
|
DN80 (ø 85 mm) | Las / Las | NBR (Perbunan) |
|
|
32638304CA
|
Terugslagklep type 7210
las/draad 11851 1" 316L EPDM
|

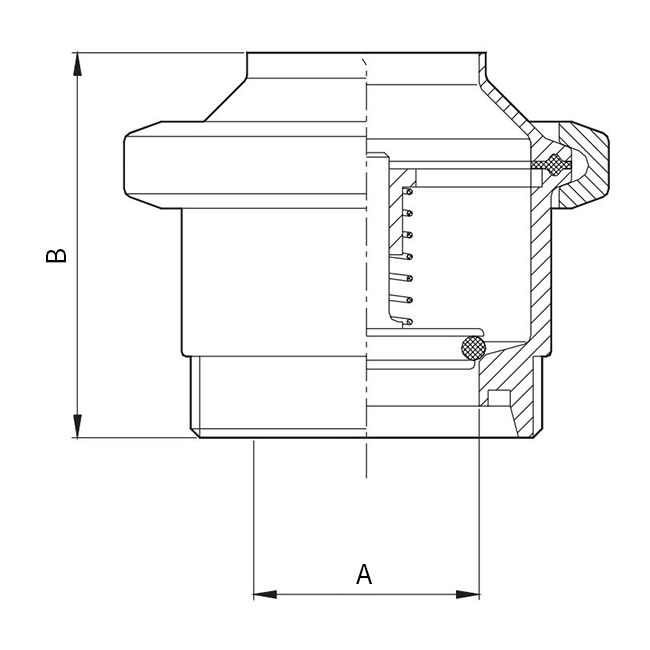

1" (ø 25,4 mm) | Las / Draad |
|
|
|
32638305CA
|
Terugslagklep type 7210
las/draad 11851 DN25 316L EPDM
|
DN25 (ø 29 mm) | Las / Draad |
|
|
|
32638307CA
|
Terugslagklep type 7210
las/draad 11851 DN32 316L EPDM
|
DN32 (ø 35 mm) | Las / Draad |
|
|
|
32638308CA
|
Terugslagklep type 7210
las/draad 11851 1,5" 316L EPDM
|
1,5" (ø 38,1 mm) | Las / Draad |
|
|
|
32638309CA
|
Terugslagklep type 7210
las/draad 11851 DN40 316L EPDM
|
DN40 (ø 41 mm) | Las / Draad |
|
|
|
32638310CA
|
Terugslagklep type 7210
las/draad 11851 2" 316L EPDM
|
2" (ø 50,8 mm) | Las / Draad |
|
|
|
32638311CA
|
Terugslagklep type 7210
las/draad 11851 DN50 316L EPDM
|
DN50 (ø 53 mm) | Las / Draad |
|
|
|
32638312CA
|
Terugslagklep type 7210
las/draad 11851 2,5" 316L EPDM
|
2,5" (ø 63,5 mm) | Las / Draad |
|
|
|
32638313CA
|
Terugslagklep type 7210
las/draad 11851 DN65 316L EPDM
|
DN65 (ø 70 mm) | Las / Draad |
|
|
|
32638314CA
|
Terugslagklep type 7210
las/draad 11851 3" 316L EPDM
|
3" (ø 76,1 mm) | Las / Draad |
|
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
32604315CA
|
Onderdeel terugslagklep type 7210
Spare part set DN80 Viton
|
|
|
|
|
32604304CA
|
Onderdeel terugslagklep type 7210
Spare part set DN25/1" Viton
|
|
|
|
|
32603313CA
|
Terugslagklep type 7210
Spare part set DN65 EPDM
|
|
|
|
|
32604314CA
|
Onderdeel terugslagklep type 7210
Spare part set 3" Viton
|
|
|
|
|
IN1V720170000606
|
Onderdeel terugslagklep
Bushing DN65 - 2 1/2"
|
|
|
|
|
32604313CA
|
Onderdeel terugslagklep type 7210
Spare part set DN65 Viton
|
|
|
|
|
32603304CA
|
Onderdeel terugslagklep type 727
Spare part set DN25/1" EPDM
|
|
|
|
|
32603314CA
|
Onderdeel terugslagklep type 727
Spare part set 3" EPDM
|
|
|
|
|
IN1V720080000606
|
Onderdeel terugslagklep
Shaft DN65
|
|
|
|
|
32604306CA
|
Onderdeel terugslagklep type 7210
Spare part set DN32 Viton
|
|
|
|
|
32604310CA
|
Onderdeel terugslagklep type 7210
Spare part set DN50/2" Viton
|
|
|
|
|
IN1J106500501053
|
Onderdeel terugslagklep
O-RING 70 FDA EPDM
PEROXIDE 50.16 X 5.33
|
|
|
|
Materiaal |
|
| In contact met product | AISI 316L |
| Andere RVS delen | AISI 304 |
| Veer | AISI 302 |
| Afdichting | EPDM |
| Interne ruwheid | RA<µm |
| Externe ruwheid | Machined (turned) |
| Sizes | DN25 – DN100 / 1”-4” |
| Stnd. connectie | Clamp |
| Opties | DIN 11850 / ASME BPE / DN 32676 |
| Male DIN 11851 | |
| Opties | |
| Afdichtingen | NBR, FPM or PTFE |
| Opties | SMS, RJT, FIL-IDF etc. |
Technische gegevens |
|
| Max. temperatuur | -10°C to 120°C (EPDM) |
| Max. CIP | 140°C max. 30 min. |
| Max. druk | 10 bar |
