SPX APV Delta RUF

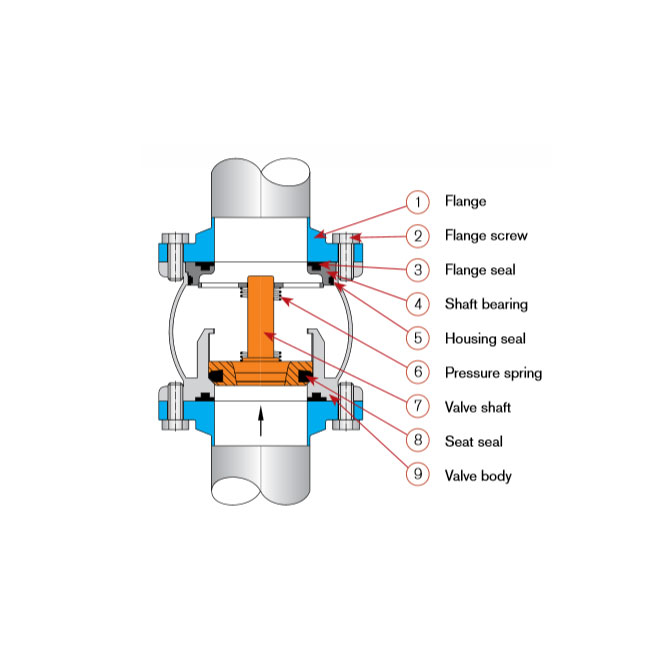

Toepassing SPX APV Delta RUF Terugslagklep
Ter aanvulling van het al uitgebreide programma heeft SKS de SPX APV Delta RUF terugslagklep in het assortiment. Wanneer de druk in evenwicht is, begint de klep te sluiten door de veerkracht. Als de druk op deze veer afneemt zal ook weer automatisch sluiten naar de start positie. Doordat het model standaard tussen flenzen is gemonteerd, is de SPX APV terugslagklep eenvoudig spanningsvrij te demonteren en monteren. Dit heeft als voordeel dat het onderhoud aan deze klep snel een eenvoudig plaats kan vinden.
Kenmerken en voordelen van een APV terugslagklep
- Minimaal stromingsweerstand / drukval
- Vlotte doorstroming vanwege kogelvormige kleplichaam
- Minimaal reactie druk 0,05 bar
- Volledige opening doorsnede op 0,08 bar
- Ontworpen voor CIP-reiniging
- Bediening in horizontale of verticale positie
- Tussenflens ontwerp
- Speciale profiel afdichtingen (lacunes)
- APV RUF3 is ontworpen voor directe lassen in proces pijpleidingen
| Artikelnr. | Omschrijving | Maatvoering | Materiaalsoort | Voorraad |
|---|---|---|---|---|
|
32634304AP
|
Terugslagklep Delta RUF
Las/las 1" 304L EPDM
|
1" (ø 25,4 mm)
|
304 (L)
|
|
|
32634307AP
|
Terugslagklep Delta RUF
Las/las DN32 304L EPDM
|
DN32 (ø 35 mm)
|
304 (L)
|
|
|
32634308AP
|
Terugslagklep Delta RUF
Las/las 1 1/2" 304L EPDM
|
1,5" (ø 38,1 mm)
|
304 (L)
|
|
|
32634309AP
|
Terugslagklep Delta RUF
Las/las DN40 304L EPDM
|
DN40 (ø 41 mm)
|
304 (L)
|
|
|
32634310AP
|
Terugslagklep Delta RUF
Las/las 2" 304L EPDM
|
2" (ø 50,8 mm)
|
304 (L)
|
|
|
32634311AP
|
Terugslagklep Delta RUF
Las/las DN50 304L EPDM
|
DN50 (ø 53 mm)
|
304 (L)
|
|
|
32634312AP
|
Terugslagklep Delta RUF
Las/las 2 1/2" 304L EPDML
|
2,5" (ø 63,5 mm)
|
304 (L)
|
|
|
32634313AP
|
Terugslagklep Delta RUF
Las/las DN65 304L EPDM
|
DN65 (ø 70 mm)
|
304 (L)
|
|
|
32634315AP
|
Terugslagklep Delta RUF
Las/las DN80 304L EPDM
|
DN80 (ø 85 mm)
|
304 (L)
|
|
|
32634317AP
|
Terugslagklep Delta RUF
Las/las DN100 304L EPDM
|
DN100 (ø 104 mm)
|
304 (L)
|
|
|
32634318AP
|
Terugslagklep Delta RUF
Las/las 4" 304L EPDM
|
4" (ø 101,6 mm)
|
304 (L)
|
|
|
32638304AP
|
Terugslagklep Delta RUF
Las/las 1" 316L EPDM
|
1" (ø 25,4 mm)
|
316 (L)
|
|
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
32605317AP
|
Servicekit terugslag klep
delta RUF
4"/NW100 MVQ(Silicone)
|
|
|
|
|
32604308AP
|
Terugslagklep Delta RUF
Spare part set 1 1/2" FKM (Viton)
|
|
|
|
|
32604314AP
|
Servicekit terugslag klep
delta RUF
3" FPM(Viton)
|
|
|
|
|
32603319AP
|
Servicekit terugslag klep
delta RUF
NW200 EPDM
|
|
|
|
|
32602314AP
|
Servicekit terugslag klep
delta RUF
3" HNBR
|
|
|
|
|
32602318AP
|
Servicekit terugslag klep
delta RUF
NW150 FPM(Viton)
|
|
|
|
|
32600928AP
|
Onderdeel terugslagklep
O-ring silicone 40-2
|
|
|
|
|
32604309AP
|
Servicekit terugslag klep
delta RUF
1,5"/NW40 HNBR
|
|
|
|
|
32638934AP
|
Onderdeel Delta RUF2
Drukveer 3"
|
|
|
|
|
32602317AP
|
Servicekit terugslag klep
delta RUF
4"/NW100 FPM(Viton)
|
|
|
|
|
32604305AP
|
Servicekit terugslag klep
delta RUF
1"/NW25 HNBR
|
|
|
|
|
32600930AP
|
Onderdeel terugslagklep 2"
O-ring 62.2-3
|
|
|
|
Materiaal van de afsluiter |
|
| In contact met product | 316L 1.4404 |
| Afdichtingen | EPDM, HNBR, VMQ of FPM |
Technische gegevens van de afsluiter |
|
| Max temp. | 135°C |
| Max. line pressure | 10 bar |
| Sizes | DN25 – DN150 en ISO 1” – 4” |
