M&S type 6500

Toepassing M&S Terugslagklep type 6500 & 6510

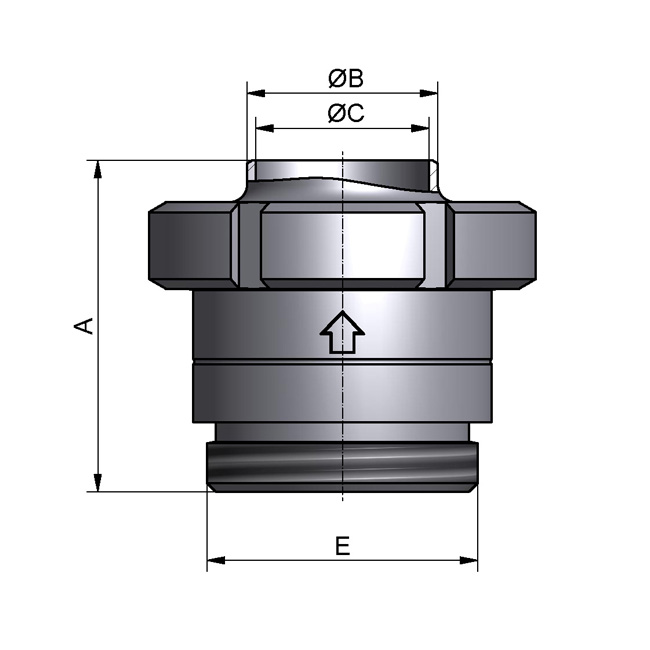

De M&S terugslagklep is er in twee verschillende uitvoeringen. Als eerste het type 6500. Dit is een eenvoudige afsluiter met een las/draad aansluiting volgens de norm DIN 11851. Als tweede uitvoering is er het type 6510; een tussen flenzen uitvoering.

Beide types zijn geschikt om in te zetten op plaatsen waar vloeistoffen niet mogen terugstromen.

De klep wordt door middel van een veerconstructie en geleiding zo geplaatst dat de werking zowel horizontaal als verticaal gegarandeerd is. De werking van de terugslagklep is gebaseerd op de veerconstructie en dicht standaard af op een EPDM afdichting. Het huis is gemaakt van RVS 304 of RVS 316L en kan daardoor zo in een leiding gelast worden. Bovendien kunt u het type 6510 spanningsvrij demonteren. Dit maakt het mogelijk om dit ventiel snel en eenvoudig een onderhoudsbeurt te geven.

Het type 6500 van M&S is leverbaar van DN25 tot DN100 en van 1”-4”(OD). Het type 6510 van M&S van DN25 tot DN150 en van 1”-4”.

Lees meer Lees minder

Handleiding Type 6500 EN

Spare-Parts lijst Type 6500 EN

Handleiding Type 6500 DE

Spare-Parts lijst Type 6501 EN

Artikelnr.	Omschrijving	Maatvoering	Materiaalsoort	Elastomeer
32618308	M&S terugslagklep Type 65001 M&S TerugslagklepType 65001Las/Draad DIN118511,5" (38,10 x 1,50)1.4404 (316L), NBR (Perbunan) 3.1 Certificaat: Nee	1,5" (ø 38,1 mm)	316 (L)	NBR (Perbunan)
32618310	M&S terugslagklep Type 65001 M&S TerugslagklepType 65001Las/Draad DIN118512" (50,80 x 1,50)1.4404 (316L), NBR (Perbunan) 3.1 Certificaat: Nee	2" (ø 50,8 mm)	316 (L)	NBR (Perbunan)
32618313	M&S terugslagklep Type 65000 M&S TerugslagklepType 65000Las/Draad DIN11851DN65 (70,00 x 2,00)1.4404 (316L), NBR (Perbunan) 3.1 Certificaat: Nee	DN65 (ø 70 mm)	316 (L)	NBR (Perbunan)
32618315	M&S terugslagklep Type 65000 M&S TerugslagklepType 65000Las/Draad DIN11851DN80 (85,00 x 2,00)1.4404 (316L), NBR (Perbunan) 3.1 Certificaat: Nee	DN80 (ø 85 mm)	316 (L)	NBR (Perbunan)
32618317	M&S terugslagklep Type 65000 M&S TerugslagklepType 65000Las/Draad DIN11851DN100 (104,00 x 2,00)1.4404 (316L), NBR (Perbunan) 3.1 Certificaat: Nee	DN100 (ø 104 mm)	316 (L)	NBR (Perbunan)
32628302	M&S terugslagklep Type 65000 M&S TerugslagklepType 65000Las/Draad DIN11851DN15 (19,00 x 1,50)1.4404 (316L), NBR (Perbunan) 3.1 Certificaat: Nee	DN15 (ø 19 mm)	316 (L)	NBR (Perbunan)
32628305	M&S terugslagklep Type 65000 M&S TerugslagklepType 65000Las/Draad DIN11851DN25 (29,00 x 1,50)1.4404 (316L), NBR (Perbunan) 3.1 Certificaat: Nee	DN25 (ø 29 mm)	316 (L)	NBR (Perbunan)
32628309	M&S terugslagklep Type 65000 M&S TerugslagklepType 65000Las/Draad DIN11851DN40 (41,00 x 1,50)1.4404 (316L), NBR (Perbunan) 3.1 Certificaat: Nee	DN40 (ø 41 mm)	316 (L)	NBR (Perbunan)
32628311	M&S terugslagklep Type 65000 M&S TerugslagklepType 65000Las/Draad DIN11851DN50 (53,00 x 1,50)1.4404 (316L), NBR (Perbunan) 3.1 Certificaat: Nee	DN50 (ø 53 mm)	316 (L)	NBR (Perbunan)
32634302	M&S terugslagklep Type 65000 M&S TerugslagklepType 65000Las/Draad DIN11851DN15 (19,00 x 1,50)1.4307 (304L), EPDM 3.1 Certificaat: Nee		304 (L)	EPDM
32634303	M&S terugslagklep Type 65000 M&S TerugslagklepType 65000Las/Draad DIN11851DN20 (23,00 x 1,50)1.4307 (304L), EPDM 3.1 Certificaat: Nee		304 (L)	EPDM
32634304	M&S terugslagklep Type 65001 M&S TerugslagklepType 65001Las/Draad DIN118511" (25,40 x 1,25)1.4307 (304L), EPDM 3.1 Certificaat: Nee	1" (ø 25,4 mm)	304 (L)	EPDM

Artikelnr.	Omschrijving	Maatvoering	Elastomeer	Voorraad
32600312MS	Kit terugslagklep 2 1/2"per Onderdelen terugslagklepRevisieset DN65 / 2 1/2" perbunan
32601310MS	Spares terugslagklep 2"/DN50 EPDM Terugslagklep 65000 Spare part set 2"/DN50 EPDM
32604410MS	Spares terugslagklep fl/fl DN50/2" Viton Terugslagklep 65100 fl/flSpare part set 2" / DN50 FKM (Viton)
32604308MS	Spares terugslagk 1.5"/DN40 FKM Onderdeel terugslagklep 65000 Spare part set 1 1/2"/DN40 FKM (Viton)
32604312MS	Rev.set terugslagklep 2.5"/NW65 FKM Onderdeel terugslagklep 65000 Spare part set 2 1/2"/DN65 FKM (Viton)
32601314	rev.set TSK l/dr 3" 304 Terugslagklep 65000Spare part set 3" NBR
32601308	rev.set TSK l/dr 1 1/2" 304 Terugslagklep 65000Spare part set 1 1/2" NBR
32601313	rev.set TSK l/dr NW65 EPDM Terugslagklep 65000Spare part set DN65 EPDM
32601318	rev.set TSK l/dr 4" 304 Terugslagklep 65000Spare part set 4" NBR
32601312	rev.set TSK l/dr 2 1/2" 304 Terugslagklep 65000Spare part set 2 1/2" NBR
32601310	rev.set TSK l/dr 2" 304 Terugslagklep 65000Spare part set 2" NBR
32601302	rev.set TSK l/dr NW15 EPDM Terugslagklep 65000Spare part set NW15 EPDM
