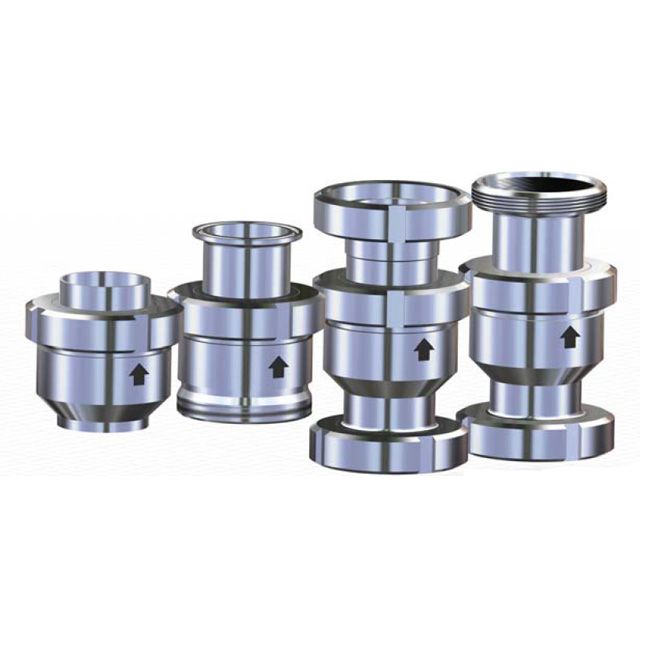

Kieselmann type 5091
Werking Kieselmann Terugslagklep
De Kieselmann terugslagklep kan gebruikt worden voor zowel gas als vloeistof applicaties. Het ventiel is inzetbaar in verschillende industrieën zoals de farmaceutische industrie of de voedingsmiddelen industrie. De terugslagkleppen zijn beschikbaar in de maten DN10 tot DN100 en 1" - 4". Daarnaast zijn ze verkrijgbaar in een las/las, flens/flens en een las/draad uitvoering volgens de normen DIN 11850 / DIN 11851. Bovendien worden de terugslagkleppen standaard met een inwendige ruwheid van Ra < 0.8 µm geleverd.
Het type 5083 is een nieuw design van de terugslagklep. Deze terugslagklep heeft een compact design en is daarnaast gemonteerd tussen de bekende K-flex hygiënische flenzen van Kieselmann. Hierdoor bent u verzekerd van een hygiënisch desing.
| Artikelnr. | Omschrijving | 201040 | 101050 | 101020 | 201010 | Voorraad |
|---|---|---|---|---|---|---|
|
32628305KI
|
Terugslagklep type 5091
Las / draad DIN11851
DN25 (29) 316L HNBR
3.1 Certificaat: Nee |
|
DN40 (ø 41 mm)
|
316 (L)
|
Las / Draad
|
|
|
32628309KI
|
Terugslagklep type 5091
Las / draad DIN11851
DN40 (41) 316L HNBR
3.1 Certificaat: Nee |
|
DN40 (ø 41 mm)
|
316 (L)
|
Las / Draad
|
|
|
32628311KI
|
Terugslagklep type 5091
Las / draad DIN11851
DN50 (53) 316L HNBR
3.1 Certificaat: Nee |
|
DN50 (ø 53 mm)
|
316 (L)
|
Las / Draad
|
|
|
32628313KI
|
Terugslagklep type 5091
Las / draad DIN11851
DN65 (70) 316L HNBR
3.1 Certificaat: Nee |
|
DN65 (ø 70 mm)
|
316 (L)
|
|
|
|
32634305KI
|
Terugslagklep type 5091
las/draad 11851 DN25 304L EPDM
3.1 Certificaat: Nee |
|
DN25 (ø 29 mm)
|
304 (L)
|
|
|
|
32634307KI
|
Terugslagklep fig. 5091
las/draad DN32 304L
3.1 Certificaat: Nee |
|
DN32 (ø 35 mm)
|
304 (L)
|
|
|
|
32634309KI
|
Terugslagklep type 5091
las/draad 11851 DN40 304L EPDM
3.1 Certificaat: Nee |
|
DN40 (ø 41 mm)
|
304 (L)
|
|
|
|
32634311KI
|
Terugslagklep Kieselmann
las/draad 11851
DN50 304L EPDM
Druk 0.17bar
3.1 Certificaat: Nee |
|
DN50 (ø 53 mm)
|
304 (L)
|
|
|
|
32634313KI
|
Terugslagklep Kieselmann
las/draad 11851
DN65 304L EPDM
3.1 Certificaat: Nee |
|
DN65 (ø 70 mm)
|
304 (L)
|
|
|
|
32634315KI
|
Terugslagklep Kieselmann
las/draad 11851
DN80 304L EPDM
3.1 Certificaat: Nee |
|
DN80 (ø 85 mm)
|
304 (L)
|
|
|
|
32634317KI
|
Terugslagklep type 5091
Las / draad DIN11851
DN100 (104) 304L EPDM
3.1 Certificaat: Nee |
|
DN100 (ø 104 mm)
|
304 (L)
|
Las / Draad
|
|
|
32634368KI
|
Terugslagklep type 5091
clamp/clamp 1.5" (38.1)
EPDM 304L
3.1 Certificaat: Nee |
|
1,5" (ø 38,1 mm)
|
304 (L)
|
|
|
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
32603302KI
|
Onderdeel terugslagklep type 5091
Dichtingsset DN15 EPDM
|
|
|
|
|
32623309KI
|
Onderdeel terugslagklep type 5091
Dichtingsset DN40 HNBR
|
|
|
|
|
KI8150115030031
|
Onderdeel terugslagklep
Druk veer VD 115 E
1.4310
|
|
|
|
|
32600943KI
|
Onderdeel terugslagklep
Seal kit NW25 EPDM
Tussen flenzen met o-ring
|
|
|
|
|
32600937KI
|
Onderdeel terugslagklep
Seal kit NW50 EPDM
Tussen flenzen met o-ring
|
|
|
|
|
32634901KI
|
Onderdeel terugslagklep
Guide ring DN80 304L
|
|
|
|
|
32600945KI
|
Onderdeel terugslagklep
Valve seat NW65
O-ring design 316
|
|
|
|
|
32603305KI
|
Onderdeel terugslagklep type 5099
Dichtingsset DN25 EPDM
|
|
|
|
|
KI8152035010031
|
Onderdeel terugslagklep
Spring 1.4310
Da=39.90 D=3.5 Lo=155 R=3.735 If=7.3
for 0,5 to 3,0 bar
|
|
|
|
|
32604305KI
|
Onderdeel terugslagklep type 5091
Dichtingsset DN25 Viton
|
|
|
|
|
32600962KI
|
Onderdeel terugslagklep
Valve seat DN50
O-ring design 304
|
|
|
|
|
32600958KI
|
Onderdeel terugslagklep
Valve seat NW40
O-ring design 316
|
|
|
|
Materiaal |
|
| In contact met product | 1.4301 / AISI 304 |
| (Afhankelijk van de versie) | 1.4404 / AISI 316 |
| Afdichtingen | EPDM, HNBR en FKM (Viton) |
Technische gegevens |
|
| Maten |
DN10 – DN100 1" - 4" |
| Connecties | Las DIN 11850 |
|
Draad DIN 11851 Tussen flenzen uitvoering |
|
| Max. temp. | 0 - 95°C |
| Inwendige ruwheid | Ra < 0.8 µm |
| Vacuüm | 1,5 - 10-6 mbar x L/S (test pressure 0,5mbar) |
| Operating pressure | 10 bar |
