Alfa Laval LKB handbediend

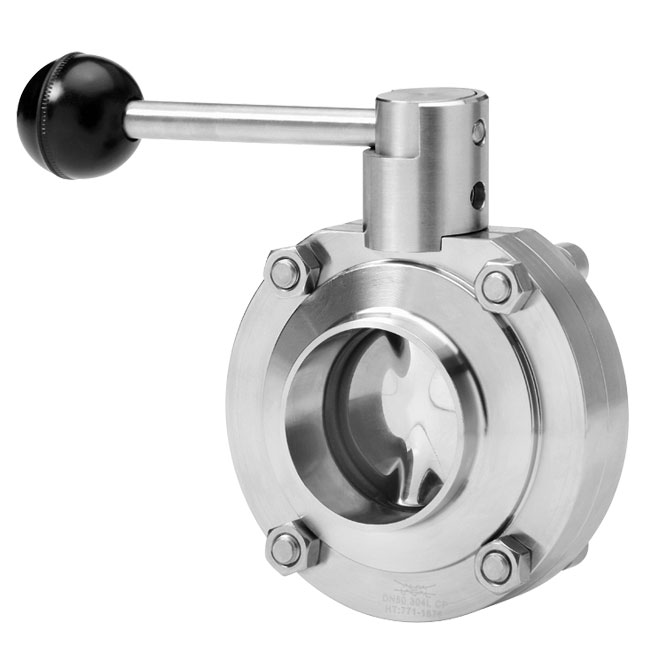

Toepassing Alfa Laval LKB Vlinderklep
De sanitaire vlinderafsluiters van Alfa Laval kenmerken zich door zowel een specifieke afdichting als de relatief compacte luchtmotor. Door middel van deze afdichting kan de afsluiter gebruikt worden voor toepassingen in vol vacuüm condities. De Alfa Laval LKB vlinderklep is leverbaar in:
- Inch maatvoering (type LKB)
- DIN maatvoering (type LKB-2)
- Geflensde uitvoering (type LKB-F)
Alle vlinderafsluiters kunnen optioneel worden voorbereid op montage van zowel M12 als M18 benaderingsschakelaars. Daarnaast kunnen de luchtmotoren worden voorzien van een uitgaande as (type LKLA-T) wat montage van een ThinkTop mogelijk maakt. De afsluiter is verkrijgbaar in zowel RVS 304 als 316L. Daarnaast kan het worden voorzien van MVQ, EPDM, FPM of HNBR afdichtingmateriaal.
Naast deze uitvoeringen heeft Alfa Laval nog twee uitvoeringen voor speciale omstandigheden:
- LKB LP (Low Pressure)
- LKB UP (Ultra Pure)
De namen zeggen het al. De LP versie is een lage druk vlinderklep en dan UP versie is speciaal voor ultra hygiënische toepassingen zoals Bio- en cosmetica industrie. Deze Ultra Pure versie wordt bovendien geleverd met de daarbij horende certificaten en een inwendige ruwheid van 0.5µm DIN/ISO SF1 en 0.38µm of 0.5µm ASME BPE SF4 / SF1.
| Artikelnr. | Omschrijving | Maatvoering | Materiaalsoort | Aansluiting | Elastomeer | Voorraad |
|---|---|---|---|---|---|---|
|
25124204AL
|
Alfa Laval vlinderklep LKB
Las / Las
1" (25,40) 1.4307 (304L)
HNBR
Inclusief standaard handbediening
RVS huls, kunststof knop
Voorbereid voor sensoren: Nee
|
1" (ø 25,4 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124205AL
|
Alfa Laval vlinderklep LKB-2
Las / Las
DN25 (29,00) 1.4307 (304L)
HNBR
Inclusief standaard handbediening
RVS huls, kunststof knop
Voorbereid voor sensoren: Nee
|
DN25 (ø 29 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124208AL
|
Alfa Laval vlinderklep LKB
Las / Las
1,5" (38,10) 1.4307 (304L)
HNBR
Inclusief standaard handbediening
RVS huls, kunststof knop
Voorbereid voor sensoren: Nee
|
1,5" (ø 38,1 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124209AL
|
Alfa Laval vlinderklep LKB-2
Las / Las
DN40 (41,00) 1.4307 (304L)
HNBR
Inclusief standaard handbediening
RVS huls, kunststof knop
Voorbereid voor sensoren: Nee
|
DN40 (ø 41 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124210AL
|
Alfa Laval vlinderklep LKB
Las / Las
2" (50,80) 1.4307 (304L)
HNBR
Inclusief standaard handbediening
RVS huls, kunststof knop
Voorbereid voor sensoren: Nee
|
2" (ø 50,8 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124211AL
|
Alfa Laval vlinderklep LKB-2
Las / Las
DN50 (53,00) 1.4307 (304L)
HNBR
Inclusief standaard handbediening
RVS huls, kunststof knop
Voorbereid voor sensoren: Nee
|
DN50 (ø 53 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124212AL
|
Alfa Laval vlinderklep LKB
Las / Las
2,5" (63,50) 1.4307 (304L)
HNBR
Inclusief standaard handbediening
RVS huls, kunststof knop
Voorbereid voor sensoren: Nee
|
2,5" (ø 63,5 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124213AL
|
Alfa Laval vlinderklep LKB-2
Las / Las
DN65 (70,00) 1.4307 (304L)
HNBR
Inclusief standaard handbediening
RVS huls, kunststof knop
Voorbereid voor sensoren: Nee
|
DN65 (ø 70 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124214AL
|
Alfa Laval vlinderklep LKB
Las / Las
3" (76,10) 1.4307 (304L)
HNBR
Inclusief standaard handbediening
RVS huls, kunststof knop
Voorbereid voor sensoren: Nee
|
3" (ø 76,1 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124215AL
|
Alfa Laval vlinderklep LKB-2
Las / Las
DN80 (85,00) 1.4307 (304L)
HNBR
Inclusief standaard handbediening
RVS huls, kunststof knop
Voorbereid voor sensoren: Nee
|
DN80 (ø 85 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25128204AL
|
Alfa Laval vlinderklep LKB
Las / Las
1" (25,40) 1.4404 (316L)
HNBR
Inclusief standaard handbediening
RVS huls, kunststof knop
Voorbereid voor sensoren: Nee
|
1" (ø 25,4 mm)
|
316 (L)
|
Las / Las
|
HNBR
|
|
|
25128205AL
|
Alfa Laval vlinderklep LKB-2
Las / Las
DN25 (29,00) 1.4404 (316L)
HNBR
Inclusief standaard handbediening
RVS huls, kunststof knop
Voorbereid voor sensoren: Nee
|
DN25 (ø 29 mm)
|
316 (L)
|
Las / Las
|
HNBR
|
|
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
27500352AL
|
Onderdeel Alfa Laval afsluiter
service kit HNBR lkb iso nw150
|
|
|
|
|
27100234AL
|
Onderdeel Alfa Laval afsluiter
seal ring lkb-2 silicone dn40
|
|
|
|
|
27500231AL
|
Onderdeel Alfa Laval afsluiter
service kit silicone lkb iso 38
|
|
|
|
|
27100340AL
|
Onderdeel Alfa Laval afsluiter
seal ring HNBR lkb 1.5"
|
|
|
|
|
27200264AL
|
Onderdeel Alfa Laval afsluiter
service kit FPM lkb-f iso 76
|
|
|
|
|
27134039AL
|
Alfa Laval handbediening
Vlinderklep LKB(F)
DN25 - DN50 / 1" - 2,5"
Schaarmodel korte uitvoering
RVS 304
Voorbereid voor sensoren: Nee
|
|
|
|
|
27200263AL
|
Onderdeel Alfa Laval afsluiter
service kit FPM lkb-f din nw65
|
|
|
|
|
27500238AL
|
Onderdeel Alfa Laval afsluiter
service kit silicone lkb-2 din
NW65
|
|
|
|
|
27134424AL
|
Alfa Laval handbediening
Vlinderklep LKB(F)
DN65
Voorbereid voor sensoren: Ja
Exclusief NI houder
RVS huls, kunststof knop
|
|
|
|
|
9940370012
|
Vlinderklep LKB F/F
Flensafdichting
EPDM DN80
|
|
|
|
|
27100950AL
|
Onderdeel vlinderklep LKB-F
Flens afdichting 2" FKM (Viton)
|
|
|
|
|
27100915AL
|
Onderdeel vlinderklep LKB-F
Flens afdichting DN80 MVQ (Silicone)
|
|
|
|
Materiaal |
||
| Product contact parts | W.St. 1.4307 of 1.4404 / AISI 304L of 316L | |
| Inwendige oppervlakte ruwheid | Ra <0.8 μm | |
| Overige RVS delen | W.St. 1.4307 / AISI 304L | |
| Standaard afdichtingen | EPDM | |
| Type afdichting (klep) | T-profiel | |
| Type afdichting (flenzen) | Eigen afdichting (vierkant) | |
| Lagerbuis | Ja, boven en onder verschillend | |
| Maximale operating druk | 10 bar (5 bar LP versie) | |
| Minimale druk | Vacuüm | |
| Maximale temperatuur | Elastomeer afhankelijk | |
| Maatvoering |
Las/las DN25 t/m DN150 en 1" t/m 4" LP versie : DN 25 - DN100 |
|
| DIN maatvoering | DN25 t/m DN150 | |
| Inch maatvoering | SMS | |
| ISO maatvoering | N.v.t. | |
| Mogelijke afdichting | EPDM, MVQ (Siliconen), FKM (Viton), HNBR en PFA | |
Uitvoering |
||
| Aansluiting | Las, draad, puntstuk/wartel, flens en tri-clamp | |
| DIN11851, DIN32676 | ||
| SMS, IDF, DS | ||
| Standaard bediening | Handbediend (2 posities, optioneel ook met 4 posities) | |
| Traploos instelbaar | ||
| Handbediend met standmelding | ||
| Pneumatische aandrijving | Dubbel lucht of lucht/veer (2 uitvoeringen) | |
| Benodigde luchtdruk | 4 tot 7 bar | |
| Standmelding | Onder of boven op de actuator d.m.v. opbouwset | |
| Opties | Aandrijving met klepstand steller | |
| Stuurkop (ASI module) | ||
| Open/dicht melding (CE keur) | ||
| Lock-out/tag-out handbediening | ||
| Keur | EHEDG EL | |
Onderhoud |
||
| Revisie / demontage | Tussen flens uitvoering is In-line demontabel, | |
| overige modellen niet | ||
| Speciaal gereedschap nodig | Nee | |
Uniek |
||
| Handbediening | Handgreep in diverse uitvoeringen | |
| Pneumatische bediening | Niet lineaire krachtopbouw | |
| Unique control aandrijving | ||
