Alfa Laval LKB zonder bediening

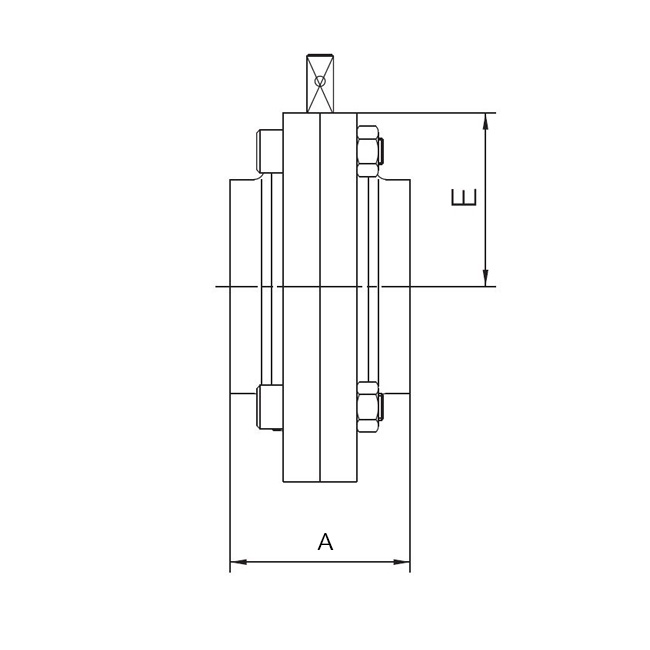

Toepassing Alfa Laval LKB Vlinderklep
De sanitaire vlinderafsluiters van Alfa Laval kenmerken zich door zowel een specifieke afdichting als de relatief compacte luchtmotor. Door middel van deze afdichting kan de afsluiter gebruikt worden voor toepassingen in vol vacuüm condities. De Alfa Laval LKB vlinderklep is leverbaar in:
- Inch maatvoering (type LKB)
- DIN maatvoering (type LKB-2)
- Geflensde uitvoering (type LKB-F)
Alle vlinderafsluiters kunnen optioneel worden voorbereid op montage van zowel M12 als M18 benaderingsschakelaars. Daarnaast kunnen de luchtmotoren worden voorzien van een uitgaande as (type LKLA-T) wat montage van een ThinkTop mogelijk maakt. De afsluiter is verkrijgbaar in zowel RVS 304 als 316L. Daarnaast kan het worden voorzien van MVQ, EPDM, FPM of HNBR afdichtingmateriaal.
Naast deze uitvoeringen heeft Alfa Laval nog twee uitvoeringen voor speciale omstandigheden:
- LKB LP (Low Pressure)
- LKB UP (Ultra Pure)
De namen zeggen het al. De LP versie is een lage druk vlinderklep en dan UP versie is speciaal voor ultra hygiënische toepassingen zoals Bio- en cosmetica industrie. Deze Ultra Pure versie wordt bovendien geleverd met de daarbij horende certificaten en een inwendige ruwheid van 0.5µm DIN/ISO SF1 en 0.38µm of 0.5µm ASME BPE SF4 / SF1.
| Artikelnr. | Omschrijving | Maatvoering | Materiaalsoort | Aansluiting | Elastomeer | Voorraad |
|---|---|---|---|---|---|---|
|
25124004AL
|
Alfa Laval vlinderklep LKB
Las / Las
1" (25,40) 1.4307 (304L)
HNBR
Exclusief bediening
|
1" (ø 25,4 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124005AL
|
Alfa Laval vlinderklep LKB-2
Las / Las
DN25 (29,00) 1.4307 (304L)
HNBR
Exclusief bediening
|
DN25 (ø 29 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124008AL
|
Alfa Laval vlinderklep LKB
Las / Las
1,5" (38,10) 1.4307 (304L)
HNBR
Exclusief bediening
|
1,5" (ø 38,1 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124009AL
|
Alfa Laval vlinderklep LKB-2
Las / Las
DN40 (41,00) 1.4307 (304L)
HNBR
Exclusief bediening
|
DN40 (ø 41 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124010AL
|
Alfa Laval vlinderklep LKB
Las / Las
2" (50,80) 1.4307 (304L)
HNBR
Exclusief bediening
|
2" (ø 50,8 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124011AL
|
Alfa Laval vlinderklep LKB-2
Las / Las
DN50 (53,00) 1.4307 (304L)
HNBR
Exclusief bediening
|
DN50 (ø 53 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124012AL
|
Alfa Laval vlinderklep LKB
Las / Las
2,5" (63,50) 1.4307 (304L)
HNBR
Exclusief bediening
|
2,5" (ø 63,5 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124013AL
|
Alfa Laval vlinderklep LKB-2
Las / Las
DN65 (70,00) 1.4307 (304L)
HNBR
Exclusief bediening
|
DN65 (ø 70 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124014AL
|
Alfa Laval vlinderklep LKB
Las / Las
3" (76,10) 1.4307 (304L)
HNBR
Exclusief bediening
|
3" (ø 76,1 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124015AL
|
Alfa Laval vlinderklep LKB-2
Las / Las
DN80 (85,00) 1.4307 (304L)
HNBR
Exclusief bediening
|
DN80 (ø 85 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
|
25124016AL
|
Alfa Laval vlinderklep LKB
Las / Las
4" (101,60) 1.4307 (304L)
HNBR
Exclusief bediening
|
4" (ø 101,6 mm)
|
316 (L)
|
Las / Las
|
HNBR
|
|
|
25124017AL
|
Alfa Laval vlinderklep LKB-2
Las / Las
DN100 (104,00) 1.4307 (304L)
HNBR
Exclusief bediening
|
DN100 (ø 104 mm)
|
304 (L)
|
Las / Las
|
HNBR
|
|
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
27500290AL
|
Servicekit vlinderklep
LKB 2 NW80 EPDM
|
|
|
|
|
27100910AL
|
Onderdeel vlinderklep LKB-F
Flens afdichting 2" MVQ (Silicone)
|
|
|
|
|
27200344AL
|
Onderdeel Alfa Laval afsluiter
service kit HNBR lkb-f 63.5
|
|
|
|
|
9940370005
|
Flensafdichting
EPDM 3"
|
|
|
|
|
27100270AL
|
Onderdeel Alfa Laval afsluiter
seal ring FPM lkb dn150
|
|
|
|
|
27134019AL
|
Alfa Laval handbediening
Vlinderklep LKB(F)
DN125
4 standen
RVS huls, kunststof knop
Voorbereid voor sensoren: Nee
|
|
|
|
|
27833131AL
|
Alfa Laval luchtmotor LKLA-T Ø85mm
Vlinderklep LKB(F)
DN65 - DN80 / 3"
Inclusief koppeling
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: Nee
Voorbereid voor stuurkop: Ja
|
|
|
|
|
27500257AL
|
Onderdeel Alfa Laval afsluiter
service kit FPM lkb-2 din nw32
|
|
|
|
|
27100285AL
|
Onderdeel Alfa Laval afsluiter
seal ring EPDM lkb 51-dn50
|
|
|
|
|
27100294AL
|
Onderdeel Alfa Laval afsluiter
seal ring lkb-2 EPDM nw125
|
|
|
|
|
27833043AL
|
Alfa Laval luchtmotor LKLA Ø133mm
Vlinderklep LKB(F)
DN100 / 4"
Inclusief koppeling
Veer openend / lucht sluitend (NO)
RVS 304
Voorbereid voor sensoren: Nee
Voorbereid voor stuurkop: Nee
|
|
|
|
|
27100344AL
|
Onderdeel Alfa Laval afsluiter
seal ring HNBR lkb 2.5"
|
|
|
|
Materiaal |
||
| Product contact parts | W.St. 1.4307 of 1.4404 / AISI 304L of 316L | |
| Inwendige oppervlakte ruwheid | Ra <0.8 μm | |
| Overige RVS delen | W.St. 1.4307 / AISI 304 L | |
| Standaard afdichtingen | EPDM | |
| Type afdichting (klep) | T-profiel | |
| Type afdichting (flenzen) | Eigen afdichting (vierkant) | |
| Lagerbuis | Ja, boven en onder verschillend | |
| Maximale operating druk | 10 bar (5 bar LP versie) | |
| Minimale druk | Vacuüm | |
| Maximale temperatuur | Elastomeer afhankelijk | |
| Maatvoering |
Las/las DN25 t/m DN150 en 1" t/m 4" LP versie : DN 25 - DN100 |
|
| DIN maatvoering | DN25 t/m DN150 | |
| Inch maatvoering | SMS | |
| ISO maatvoering | N.v.t. | |
| Mogelijke afdichting | EPDM, MVQ (Siliconen), FKM (Viton), HNBR en PFA | |
Uitvoering |
||
| Aansluiting | Las, draad, puntstuk/wartel, flens en tri-clamp | |
| DIN11851, DIN32676 | ||
| SMS, IDF, DS | ||
| Standaard bediening | Handbediend (2 posities, optioneel ook met 4 posities) | |
| Traploos instelbaar | ||
| Handbediend met standmelding | ||
| Pneumatische aandrijving | Dubbel lucht of lucht/veer (2 uitvoeringen) | |
| Benodigde luchtdruk | 4 tot 7 bar | |
| Standmelding | Onder of boven op de actuator d.m.v. opbouwset | |
| Opties | Aandrijving met klepstand steller | |
| Stuurkop (ASI module) | ||
| Open/dicht melding (CE keur) | ||
| Lock-out/tag-out handbediening | ||
| Keur | EHEDG EL | |
Onderhoud |
||
| Revisie / demontage | Tussen flens uitvoering is In-line demontabel, | |
| overige modellen niet | ||
| Speciaal gereedschap nodig | Nee | |
Uniek |
||
| Handbediening | Handgreep in diverse uitvoeringen | |
| Pneumatische bediening | Niet lineaire krachtopbouw | |
| Unique control aandrijving | ||
