Kieselmann vlinderkleppen luchtbediend lucht open / veer sluiten
Toepassing Kieselmann Vlinderklep
De Kieselmann Vlinderklep biedt een ruimtebesparende oplossing voor hygiënische procesinstallaties. Ze worden toegepast in bijvoorbeeld leidingen, panelen, tank afsluiting en andere kostenefficiënt afsluitsituaties. Daarnaast zijn de vlinderkleppen verkrijgbaar in verschillende verbindingsvarianten en een tussenflens uitvoering. Kieselmann roestvrijstalen afsluiters zorgen voor topkwaliteit in maatvastheid maar ook in oppervlaktekwaliteit. De Kieselmann afsluiter onderscheid zich in de levensduur van de afdichtingen vanwege de vormoptimalisatie.
| Artikelnr. | Omschrijving | Maatvoering | Materiaalsoort | Aansluiting | Elastomeer | Voorraad |
|---|---|---|---|---|---|---|
|
25128805KI
|
Kieselmann vlinderklep 4501
Las / Las
DN25 (29) 1.4404 (316L)
HNBR
Inclusief luchtmotor
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12

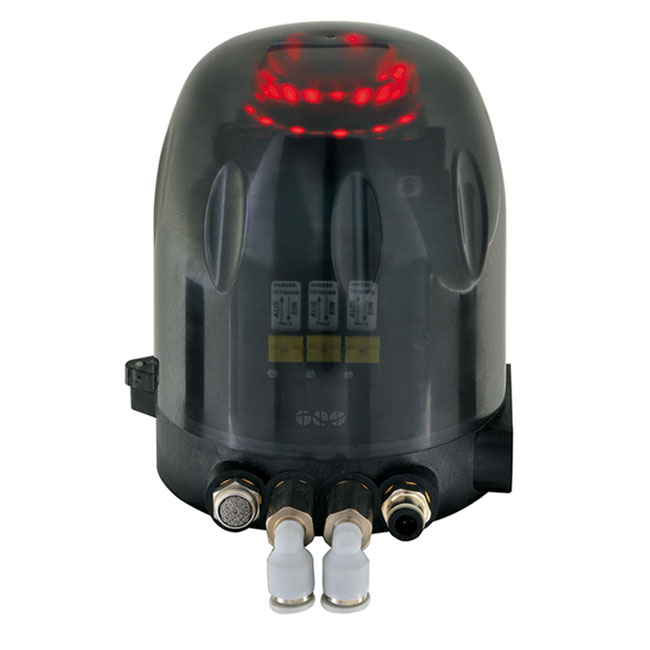

Voorbereid voor stuurkop: ja
|
DN25 (ø 29 mm) | 316 (L) | Las / Las | HNBR |
|
|
25128809KI
|
Kieselmann vlinderklep 4501
Las / Las
DN40 (41) 1.4404 (316L)
HNBR
Inclusief luchtmotor
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
DN40 (ø 41 mm) | 316 (L) | Las / Las | HNBR |
|
|
25128813KI
|
Kieselmann vlinderklep 4501
Las / Las
DN65 (70) 1.4404 (316L)
HNBR
Inclusief luchtmotor
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
DN65 (ø 70 mm) | 316 (L) | Las / Las | HNBR |
|
|
25128817KI
|
Kieselmann vlinderklep 4501
Las / Las
DN100 (104) 1.4404 (316L)
HNBR
Inclusief luchtmotor
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
DN100 (ø 104 mm) | 316 (L) | Las / Las | HNBR |
|
|
25134805KI
|
Kieselmann vlinderklep 4501
Las / Las
DN25 (29) 1.4307 (304L)
EPDM
Inclusief luchtmotor
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
DN25 (ø 29 mm) | 304 (L) | Las / Las | EPDM |
|
|
25134807KI
|
Kieselmann vlinderklep 4501
Las / Las
DN32 (35) 1.4307 (304L)
EPDM
Inclusief luchtmotor
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
DN32 (ø 35 mm) | 304 (L) | Las / Las | EPDM |
|
|
25134809KI
|
Kieselmann vlinderklep 4501
Las / Las
DN40 (41) 1.4307 (304L)
EPDM
Inclusief luchtmotor
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
DN40 (ø 41 mm) | 304 (L) | Las / Las | EPDM |
|
|
25134811KI
|
Kieselmann vlinderklep 4501
Las / Las
DN50 (53) 1.4307 (304L)
EPDM
Inclusief luchtmotor
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
DN50 (ø 53 mm) | 304 (L) | Las / Las | EPDM |
|
|
25134813KI
|
Kieselmann vlinderklep 4501
Las / Las
DN65 (70) 1.4307 (304L)
EPDM
Inclusief luchtmotor
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
DN65 (ø 70 mm) | 304 (L) | Las / Las | EPDM |
|
|
25134815KI
|
Kieselmann vlinderklep 4501
Las / Las
DN80 (85) 1.4307 (304L)
EPDM
Inclusief luchtmotor
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
DN80 (ø 85 mm) | 304 (L) | Las / Las | EPDM |
|
|
25134817KI
|
Kieselmann vlinderklep 4501
Las / Las
DN100 (104) 1.4307 (304L)
EPDM
Inclusief luchtmotor
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
DN100 (ø 104 mm) | 304 (L) | Las / Las | EPDM |
|
|
25138801KI
|
Kieselmann vlinderklep 4501
Las / Las
DN10 (13) 1.4404 (316L)
EPDM
Inclusief luchtmotor
Lucht openend / veer sluitend (NC)
RVS 304
Voorbereid voor sensoren: ja, M12
Voorbereid voor stuurkop: ja
|
DN10 (ø 13 mm) | 316 (L) | Las / Las | EPDM |
|
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
27300807KI
|
Vlinderklep onderdelen Kieselmann
Klepzitting set Flexoform (K-Flex) DN32
|
|
|
|
|
27100286KI
|
afdichting vlinderklep
Type DIN + DIN FL-FL
DN50 EPDM
|
|
|
|
|
27138114KI
|
Onderdeel vlinderklep
Klepblad Kieselmann
3" (76.1) 316L
|
|
|
|
|
27300813KI
|
Vlinderklep onderdelen Kieselmann
Klepzitting set Flexoform (K-Flex) DN65
|
|
|
|
|
27100366KIO
|
Vlinderklep afdichting Kieselmann
3" HNBR
Oud type
|
|
|
|
|
25838311KI
|
Onderdeel tbv vlinderklep 316
Huis -/- flenzen DN50 EPDM
incl. HB
|
|
|
|
|
27138110KI
|
Onderdeel vlinderklep
Klepblad Kieselmann
2" (50.8) 316L
|
|
|
|
|
27100336KI
|
afdichting vlinderklep
Type DIN + DIN FL-FL
DN20 HNBR
|
|
|
|
|
27100268KI
|
afdichting vlinderklep
Type DIN
4" FPM(Viton)
|
|
|
|
|
27100269KI
|
afdichting vlinderklep
Type DIN + DIN FL-FL
DN125 FPM(Viton)
|
|
|
|
|
27138103KI
|
Onderdeel vlinderklep
Klepblad Kieselmann
DN20 (23) 316L
|
|
|
|
|
27900091KI
|
Staafbenaderingschakelaar
type 8615, M12 IP67 PNP
met stekker
|
|
|
|
Materiaal |
|
| Product contact parts | W.St. 1.4301/1.4307 of AISI 304(L) en 1.4404 of AISI 316L |
| Inwendige oppervlakte ruwheid | Ra <0,8 μm, elektrolytisch gepolijst |
| Overige RVS delen | W.St. 1.4301 / AISI 304 |
| Standaard afdichtingen | EPDM |
| Type afdichting (klep) | T-profiel |
| Type afdichting (flenzen) | Eigen afdichting |
| Lagerbus | Alleen lekdetectie uitvoering (bovenzijde) |
| Maximale operating druk |
16 bar (tot DN65) 10 bar (DN80 tot DN100) 6 bar (DN125 en groter) |
| Minimale druk | Vacuüm |
| Maximale temperatuur | Elastomeer afhankelijk |
| Maatvoering | DN15 t/m DN150, 1” t/m 4” |
| DIN maatvoering | DN15 t/m DN150 |
| Inch maatvoering | Inch 1” – 4” |
| ISO maatvoering | n.v.t. |
| Mogelijke afdichting | EPDM, MVQ (Siliconen), FKM (Viton), K-Flex |
Uitvoering |
|
| Aansluiting | Las, draad, puntstuk/wartel, flens en clampferrule |
| DIN11851, DIN32676 | |
| EN1092, RJT | |
| Standaard bediening | Handbediend (2 posities) |
| Traploos instelbaar | |
| Handbediend met standmelding | |
| Pneumatische aandrijving | Dubbel lucht of lucht/veer (3 uitvoeringen) |
| Benodigde luchtdruk | 5.5 tot 8 bar |
| Standmelding | Standaard voorbereid boven op de Luchtmotor |
| Opties | Aandrijving met klepstand steller |
| Elektrische aandrijving | |
| Stuurkop (ASI module) | |
| Open/dicht melding (CE keur) | |
| Kinetrol zwenkaandrijving | |
| Keur | EHEDG EL |
Onderhoud |
|
| Revisie / demontage | Tussen flensuitvoering is In-line demontabel |
| Overige modellen niet | |
| Speciaal gereedschap nodig | Nee |
Uniek |
|
| Handbediening | Kunststof schaarmodel |
| Pneumatische bediening | Multi veerpakket |
| Standaard voorzien van indicator, zeer sterk | |
| Tussenflens uitvoering | K-Flex (EHEDG keur) |
