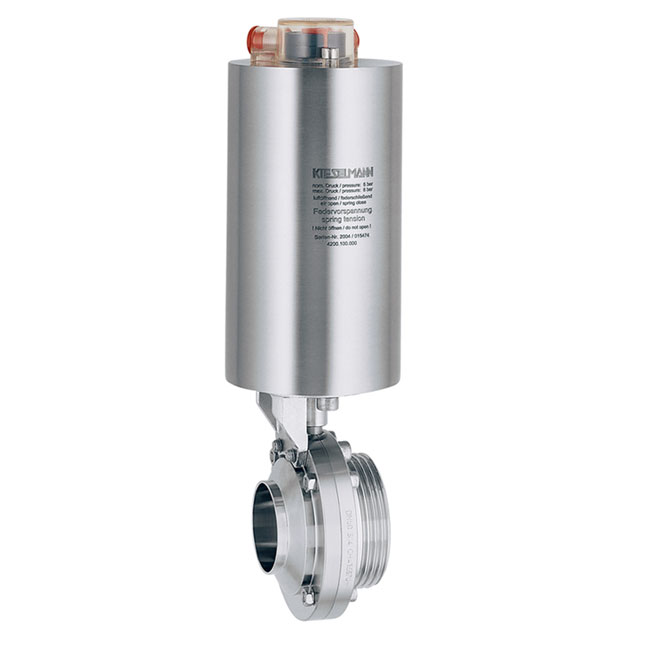

Kieselmann vlinderkleppen luchtbediend Dubbelwerkend (lucht / lucht)

Toepassing Kieselmann Vlinderklep

De Kieselmann Vlinderklep biedt een ruimtebesparende oplossing voor hygiënische procesinstallaties. Ze worden toegepast in bijvoorbeeld leidingen, panelen, tank afsluiting en andere kostenefficiënt afsluitsituaties. Daarnaast zijn de vlinderkleppen verkrijgbaar in verschillende verbindingsvarianten en een tussenflens uitvoering. Kieselmann roestvrijstalen afsluiters zorgen voor topkwaliteit in maatvastheid maar ook in oppervlaktekwaliteit. De Kieselmann afsluiter onderscheid zich in de levensduur van de afdichtingen vanwege de vormoptimalisatie.

Filter
Artikelnr. Omschrijving Maatvoering Materiaalsoort Aansluiting Bediening Voorraad
25128704KI
VKL 4451 PB LOLS L/L 1" HNBR 316
Vlinderklep Kieselmann 4451 Las / Las 1" (25.4) 316L HNBR Pneum.bediend lucht/lucht
1" (ø 25,4 mm)
Las / Las
25128708KI
VKL 4451 PB LOLS L/L 1,5" HNBR 316
Vlinderklep Kieselmann 4451 Las / Las 1.5" (38.1) 316L HNBR Pneum.bediend lucht/lucht
1,5" (ø 38,1 mm)
Las / Las
25128709KI
VKL 4401 PB LOLS L/L DN40 HNBR 316
Kieselmann vlinderklep 4401 Las / Las DN40 (41) 1.4404 (316L) HNBR Inclusief luchtmotor Lucht openend / lucht sluitend RVS 304 Voorbereid voor sensoren: ja, M12 Voorbereid voor stuurkop: ja
DN40 (ø 41 mm)
316 (L)
Las / Las
25128710KI
VKL 4451 PB LOLS L/L 2" HNBR 316
Vlinderklep Kieselmann 4451 Las / Las 2" (50.8) 316L HNBR Pneum.bediend lucht/lucht
2" (ø 50,8 mm)
Las / Las
25128712KI
VKL 4451 PB LOLS L/L 2,5" HNBR 316
Vlinderklep Kieselmann 4451 Las / Las 2.5" (63.5) 316L HNBR Pneum.bediend lucht/lucht
2,5" (ø 63,5 mm)
Las / Las
25128714KI
VKL 4451 PB LOLS L/L 3" HNBR 316
Vlinderklep Kieselmann 4451 Las / Las 3" (76.1) 316L HNBR Pneum.bediend lucht/lucht
3" (ø 76,1 mm)
Las / Las
25128716KI
VKL 4451 PB LOLS L/L 4" HNBR 316
Vlinderklep Kieselmann 4451 Las / Las 4" (101.6) 316L HNBR Pneum.bediend lucht/lucht
4" (ø 101,6 mm)
Las / Las
25134705KI
VKL 4401 PB LOLS L/L DN25 EPDM 304
Kieselmann vlinderklep 4401 Las / Las DN25 (29) 1.4307 (304L) EPDM Inclusief luchtmotor Lucht openend / lucht sluitend RVS 304 Voorbereid voor sensoren: ja, M12 Voorbereid voor stuurkop: ja
DN25 (ø 29 mm)
304 (L)
Las / Las
25134709KI
VKL 4401 PB LOLS L/L DN40 EPDM 304
Kieselmann vlinderklep 4401 Las / Las DN40 (41) 1.4307 (304L) EPDM Inclusief luchtmotor Lucht openend / lucht sluitend RVS 304 Voorbereid voor sensoren: ja, M12 Voorbereid voor stuurkop: ja
DN40 (ø 41 mm)
304 (L)
Las / Las
25134711KI
VKL 4401 PB LOLS L/L DN50 EPDM 304
Kieselmann vlinderklep 4401 Las / Las DN50 (53) 1.4307 (304L) EPDM Inclusief luchtmotor Lucht openend / lucht sluitend RVS 304 Voorbereid voor sensoren: ja, M12 Voorbereid voor stuurkop: ja
DN50 (ø 53 mm)
304 (L)
Las / Las
25134713KI
VKL 4401 PB LOLS L/L DN65 EPDM 304
Kieselmann vlinderklep 4401 Las / Las DN65 (70) 1.4307 (304L) EPDM Inclusief luchtmotor Lucht openend / lucht sluitend RVS 304 Voorbereid voor sensoren: ja, M12 Voorbereid voor stuurkop: ja
DN65 (ø 70 mm)
304 (L)
Las / Las
25134715KI
VKL 4401 PB LOLS L/L DN80 EPDM 304
Kieselmann vlinderklep 4401 Las / Las DN80 (85) 1.4307 (304L) EPDM Inclusief luchtmotor Lucht openend / lucht sluitend RVS 304 Voorbereid voor sensoren: ja, M12 Voorbereid voor stuurkop: ja
DN80 (ø 85 mm)
304 (L)
Las / Las
Artikelnr. Omschrijving Maatvoering Elastomeer Voorraad
27100255KI
Ond KI afdichting  DN 25 FKM
afdichting vlinderklep Type DIN + DIN FL-FL DN25 FPM(Viton)
27100268KI
Ond KI afdichting  4 " FKM
afdichting vlinderklep Type DIN 4" FPM(Viton)
27100263KI
Ond KI afdichting  DN 65 FKM
afdichting vlinderklep Type DIN + DIN FL-FL DN65 FPM(Viton)
25838302KI
VKL huis HB  DN15 EPDM 316
Onderdeel tbv vlinderklep 316 Huis -/- flenzen DN15 EPDM incl. HB
25838303KI
VKL huis HB  DN20 EPDM 316
Onderdeel tbv vlinderklep 316 Huis -/- flenzen DN20 EPDM incl. HB
27100261KI
Ond KI afdichting  DN 50 FKM
afdichting vlinderklep Type DIN + DIN FL-FL DN50 FPM(Viton)
27100264KI
Ond KI afdichting  3 " FKM
afdichting vlinderklep Type DIN 3" FPM(Viton)
27100279KI
Ond KI afdichting  1 " EPDM
afdichting vlinderklep Type DIN 1" EPDM
27100238KI
Ond KI afdichting  DN 65 MVQ
afdichting vlinderklep Type DIN + DIN FL-FL DN65 SILIKON
25838314KI
VKL huis HB  3" EPDM 316
Onderdeel tbv vlinderklep 316 Huis -/- flenzen 3" EPDM incl. HB
KI4301000005021
Blokkeerplaatje Heineken DN25-50
Kieselmann onderdeel Heineken blokkeerplaatje DN 25 -50 304L Voorzien van gelast horizontale strip t.b.v. Heineken Loto handgreep
27100243KI
Ond KI afdichting  4 " MVQ
afdichting vlinderklep Type DIN 4" Silicone
Materiaal

Product contact parts W.St. 1.4301/1.4307 of AISI 304(L) en 1.4404 of AISI 316L
Inwendige oppervlakte ruwheid Ra <0,8 μm, elektrolytisch gepolijst
Overige RVS delen W.St. 1.4301 / AISI 304
Standaard afdichtingen EPDM
Type afdichting (klep) T-profiel
Type afdichting (flenzen) Eigen afdichting
Lagerbus Alleen lekdetectie uitvoering (bovenzijde)
Maximale operating druk

16 bar (tot DN65)

10 bar (DN80 tot DN100)

6 bar (DN125 en groter)

Minimale druk Vacuüm
Maximale temperatuur Elastomeer afhankelijk
Maatvoering DN15 t/m DN150, 1” t/m 4”
DIN maatvoering DN15 t/m DN150
Inch maatvoering Inch 1” – 4”
ISO maatvoering n.v.t.
Mogelijke afdichting EPDM, MVQ (Siliconen), FKM (Viton), K-Flex
Uitvoering

Aansluiting Las, draad, puntstuk/wartel, flens en clampferrule
  DIN11851, DIN32676
  EN1092, RJT
Standaard bediening Handbediend (2 posities)
  Traploos instelbaar
  Handbediend met standmelding
Pneumatische aandrijving Dubbel lucht of lucht/veer (3 uitvoeringen)
Benodigde luchtdruk 5.5 tot 8 bar
Standmelding Standaard voorbereid boven op de Luchtmotor
Opties Aandrijving met klepstand steller
  Elektrische aandrijving
  Stuurkop (ASI module)
  Open/dicht melding (CE keur)
  Kinetrol zwenkaandrijving
Keur EHEDG EL
Onderhoud

Revisie / demontage Tussen flensuitvoering is In-line demontabel
  Overige modellen niet
Speciaal gereedschap nodig Nee
Uniek

Handbediening Kunststof schaarmodel
Pneumatische bediening Multi veerpakket
  Standaard voorzien van indicator, zeer sterk
Tussenflens uitvoering K-Flex (EHEDG keur)
