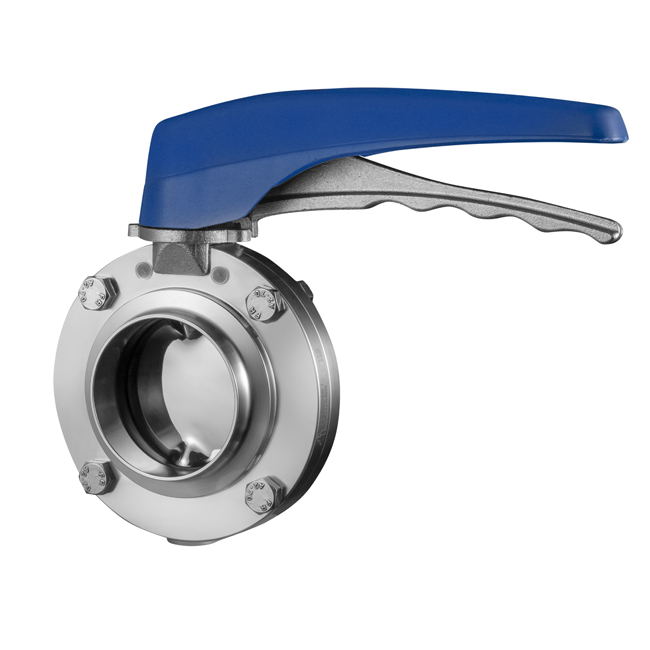

Inoxpa type A480
Toepassing Inoxpa vlinderklep type A480 & A490

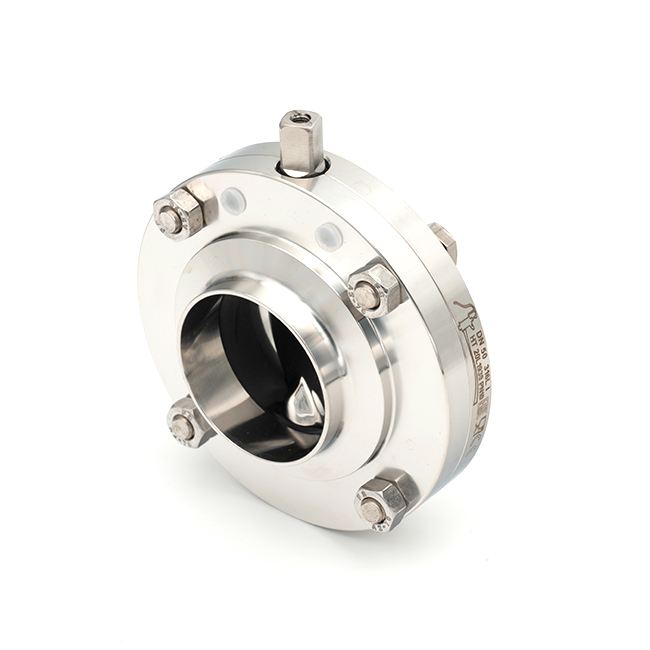

De types A480 & A490 zijn sinds 2020 de opvolger van de voormalige Inoxpa vlinderklep, waarbij het type A490 de 'tussen flenzen' vlinderkleppen benaamd en de A480 de benaming is voor alle overige modellen.
De prijs/kwaliteit-verhouding staat voorop bij het Spaanse Inoxpa. Natuurlijk voldoen de vlinderkleppen aan alle actuele eisen en normen en zijn deze geproduceerd volgens de EHEDG richtlijnen. Daarnaast zijn de afsluiters en afdichtingen ook gemerkt en voorzien van werkstofnummer, maat en chargenummer.
Door de 2 gecentraliseerde bevestigingsgaten is het aantal lantaarnstukken gereduceerd. De luchtmotoren die hierop gemonteerd kunnen worden, zijn verkrijgbaar in 2 soorten:
- Een lucht openend en veer sluitende versie.
- Een dubbelwerkende lucht openend lucht sluitende versie
Het vernieuwde T-profiel afdichtingstype heeft een betere pasvorm, zorgt voor minder wrijving en daardoor ook minder slijtage.
Om deze afsluiters volledig te kunnen controleren en aansturen heeft Inoxpa de vernieuwde C-Top Smart stuurkop ontwikkeld. Benieuwd naar de functies van deze stuurkop? Lees hier alle details of neem direct contact op met onze adviseurs.
| Artikelnr. | Omschrijving | Maatvoering | Materiaalsoort | Aansluiting | Bediening | Voorraad |
|---|---|---|---|---|---|---|
|
25133004IN
|
Inoxpa vlinderklep A480
Las / Las
1" (25,40) 1.4307 (304L)
EPDM
Exclusief bediening
|
1" (ø 25,4 mm)
|
304 (L)
|
Las / Las
|
|
|
|
25133005IN
|
Inoxpa vlinderklep A480
Las / Las
DN25 (29) 1.4307 (304L)
EPDM
Exclusief bediening
|
DN25 (ø 29 mm)
|
304 (L)
|
Las / Las
|
|
|
|
25133007IN
|
Inoxpa vlinderklep A480
Las / Las
DN32 (35) 1.4307 (304L)
EPDM
Exclusief bediening
|
DN32 (ø 35 mm)
|
304 (L)
|
Las / Las
|
|
|
|
25133008IN
|
Inoxpa vlinderklep A480
Las / Las
1,5" (38,10) 1.4307 (304L)
EPDM
Exclusief bediening
|
1,5" (ø 38,1 mm)
|
304 (L)
|
Las / Las
|
|
|
|
25133009IN
|
Inoxpa vlinderklep A480
Las / Las
DN40 (41) 1.4307 (304L)
EPDM
Exclusief bediening
|
DN40 (ø 41 mm)
|
304 (L)
|
Las / Las
|
|
|
|
25133010IN
|
Inoxpa vlinderklep A480
Las / Las
2" (50,80) 1.4307 (304L)
EPDM
Exclusief bediening
|
2" (ø 50,8 mm)
|
304 (L)
|
Las / Las
|
|
|
|
25133011IN
|
Inoxpa vlinderklep A480
Las / Las
DN50 (53) 1.4307 (304L)
EPDM
Exclusief bediening
|
DN50 (ø 53 mm)
|
304 (L)
|
Las / Las
|
|
|
|
25133012IN
|
Inoxpa vlinderklep A480
Las / Las
2,5" (63,50) 1.4307 (304L)
EPDM
Exclusief bediening
|
2,5" (ø 63,5 mm)
|
304 (L)
|
Las / Las
|
|
|
|
25133013IN
|
Inoxpa vlinderklep A480
Las / Las
DN65 (70) 1.4307 (304L)
EPDM
Exclusief bediening
|
DN65 (ø 70 mm)
|
304 (L)
|
Las / Las
|
|
|
|
25133014IN
|
Inoxpa vlinderklep A480
Las / Las
3" (76,10) 1.4307 (304L)
EPDM
Exclusief bediening
|
3" (ø 76,1 mm)
|
304 (L)
|
Las / Las
|
|
|
|
25133015IN
|
Inoxpa vlinderklep A480
Las / Las
DN80 (85) 1.4307 (304L)
EPDM
Exclusief bediening
|
DN80 (ø 85 mm)
|
304 (L)
|
Las / Las
|
|
|
|
25133016IN
|
Inoxpa vlinderklep A480
Las / Las
4" (101,60) 1.4307 (304L)
EPDM
Exclusief bediening
|
4" (ø 101,6 mm)
|
304 (L)
|
Las / Las
|
|
|

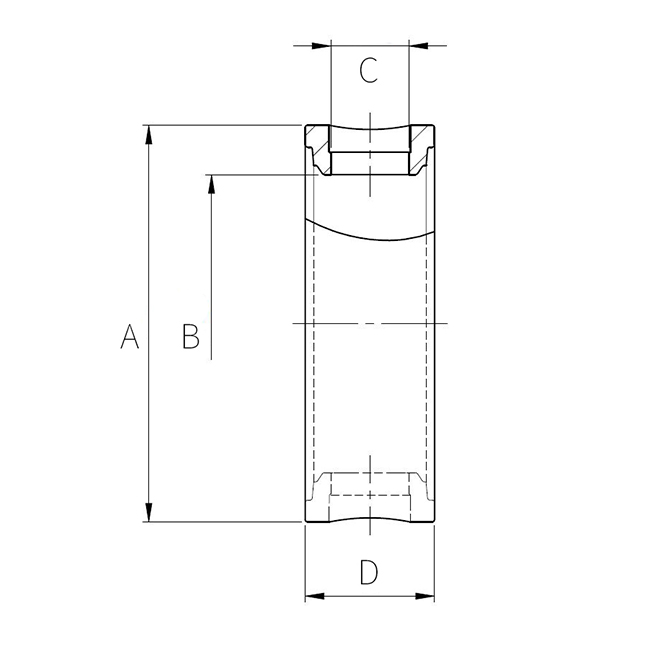

| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
27100262IN
|
Onderdeel Inoxpa vlinderklep
Klepzitting Mod. 2020 FPM (Viton) 2.5"
|
|
|
|
|
27100290IN
|
Onderdeel Inoxpa vlinderklep
Klepzitting Mod. 2020 EPDM DN80
|
|
|
|
|
27100233IN
|
Onderdeel Inoxpa vlinderklep
Klepzitting Mod. 2020 VMQ (Siliconen) 1.5"
|
|
|
|
|
27100293IN
|
Onderdeel Inoxpa vlinderklep
Servicekit Mod. A480
EPDM 4"
Bestaand uit:
- Klepzitting
- Lagerbusje (2x)
- Plug
|
|
|
|
|
27100253IN
|
Onderdeel Inoxpa vlinderklep
Klepzitting Mod. 2020 FPM (Viton) DN20
|
|
|
|
|
27833435IN
|
Inoxpa luchtmotor A940 T3
Lucht openend / lucht sluitend
Vlinderklep 4800/A480/4900/A490
DN125-DN150 / 2"-4"
Kogelkraan 6400/A640
DN80-DN100 / 3"-4"
Voorbereid voor sensoren: nee
RVS 304
|
|
|
|
|
27100259IN
|
Onderdeel Inoxpa vlinderklep
Klepzitting Mod. 2020 FPM (Viton) DN40
|
|
|
|
|
27100283IN
|
Onderdeel Inoxpa vlinderklep
Klepzitting Mod. A480
EPDM 1,5"
|
|
|
|
|
27100264IN
|
Onderdeel Inoxpa vlinderklep
Klepzitting Mod. 2020 FPM (Viton) 3"
|
|
|
|
|
27100279IN
|
Onderdeel Inoxpa vlinderklep
Servicekit Mod. A480
EPDM 1"
Bestaand uit:
- Klepzitting
- Lagerbusje (2x)
- Plug
|
|
|
|
|
27100284IN
|
Onderdeel Inoxpa vlinderklep
Klepzitting Mod. 2020 EPDM DN40
|
|
|
|
|
IN8VA91920000101
|
Onderdeel voor pneum.aandrijving T1/T2
Houder 2x benaderingsschakelaar (9.5mm)
|
|
|
|
| Vlinderklep type A480 & A490 materiaal: | |
| Product contact parts | W.St. 1.4301/1.4307 of AISI 304(L) en 1.4404 of AISI 316L |
| Inwendige oppervlakte ruwheid | Ra <0,8 μm |
| Overige RVS delen | W.St. 1.4301 / AISI 304 |
| Standaard afdichtingen | EPDM |
| Type afdichting (klep) | T-profiel |
| Type afdichting (flenzen) | Eigen afdichting, vierkant |
| Lagerbus | Ja, boven en onder gelijk |
| Maximale werdruk | 10 bar |
| Minimale werkdruk | 0,2 bar |
| Maximale temperatuur | Elastomeer afhankelijk |
| Maatvoering | DN10 t/m DN100, 1” t/m 4” |
| DIN maatvoering | DN10 t/m DN100 |
| Inch maatvoering | Inch 1” – 4” |
| Mogelijke afdichting | EPDM, MVQ (Siliconen), FPM (Viton) |
| Uitvoering | |
| Aansluitingen | Las, draad, puntstuk/wartel, flens en clampferrule |
| DIN11851, DIN32676, ISO2852, ASME BPE | |
| Standaard bediening | Handbediend (2 posities) |
| Traploos instelbaar | |
| Handbediend met standmelding | |
| Pneumatische aandrijving | Dubbel lucht of lucht/veer (3 uitvoeringen) |
| Benodigde luchtdruk | 6 tot 8 bar |
| Standmelding | D.m.v. bracket op actuator |
| Opties | Aandrijving met klepstand steller |
| Elektrische aandrijving | |
| Stuurkop | |
| Keur | Atex |
| Onderhoud | |
| Revisie / demontage | Tussen flens uitvoering is In-line demontabel |
| Overige modellen niet | |
| Speciaal gereedschap nodig | Nee |
| Uniek | |
| Handbediening | Schaar handgreep Roestvaststaal handgreep |
