Kieselmann vlinderkleppen handbediend

Toepassing Kieselmann Vlinderklep

De Kieselmann Vlinderklep biedt een ruimtebesparende oplossing voor hygiënische procesinstallaties. Ze worden toegepast in bijvoorbeeld leidingen, panelen, tank afsluiting en andere kostenefficiënt afsluitsituaties. Daarnaast zijn de vlinderkleppen verkrijgbaar in verschillende verbindingsvarianten en een tussenflens uitvoering. Kieselmann roestvrijstalen afsluiters zorgen voor topkwaliteit in maatvastheid maar ook in oppervlaktekwaliteit. De Kieselmann afsluiter onderscheid zich in de levensduur van de afdichtingen vanwege de vormoptimalisatie.

Filter
Artikelnr. Omschrijving Maatvoering Materiaalsoort Aansluiting Elastomeer Voorraad
25124205KI
VKL 4301 HB L/L DN25 HNBR 304

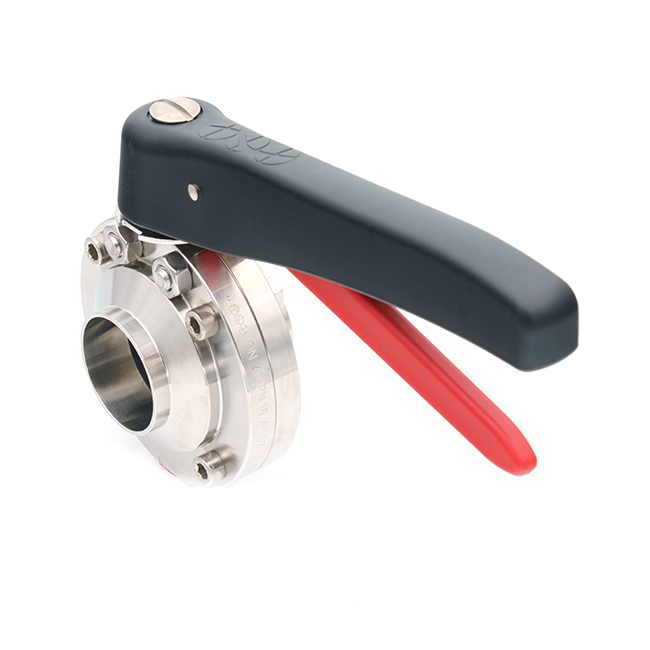

Kieselmann vlinderklep 4301 Las / Las DN25 (29) 1.4307 (304L) HNBR Inclusief standaard handbediening Kunststof schaarmodel
DN25 (ø 29 mm)
304 (L)
Las / Las
HNBR
25128205KI
VKL 4301 HB L/L DN25 HNBR 316
Kieselmann vlinderklep 4301 Las / Las DN25 (29) 1.4404 (316L) HNBR Inclusief standaard handbediening Kunststof schaarmodel
DN25 (ø 29 mm)
316 (L)
Las / Las
HNBR
25128209KI
VKL 4301 HB L/L DN40 HNBR 316
Kieselmann vlinderklep 4301 Las / Las DN40 (41) 1.4404 (316L) HNBR Inclusief standaard handbediening Kunststof schaarmodel
DN40 (ø 41 mm)
316 (L)
Las / Las
HNBR
25128229KI
Kieselmann vlinderklep 4301 Las / Las DN40 (41) 1.4404 (316L) HNBR Inclusief handbediening RVS schaarmodel Voorbereid voor sensoren: ja
DN40 (ø 41 mm)
316 (L)
Las / Las
HNBR
25128231KI
Kieselmann vlinderklep 4301 Las / Las DN50 (53) 1.4404 (316L) HNBR Inclusief handbediening RVS schaarmodel Voorbereid voor sensoren: ja
DN50 (ø 53 mm)
316 (L)
Las / Las
HNBR
25128233KI
Kieselmann vlinderklep 4301 Las / Las DN65 (70) 1.4404 (316L) HNBR Inclusief handbediening RVS schaarmodel Voorbereid voor sensoren: ja
DN65 (ø 70 mm)
316 (L)
Las / Las
HNBR
25134205KI
Kieselmann vlinderkleppen
Kieselmann vlinderklep 4301 Las / Las DN25 (29) 1.4307 (304L) EPDM Inclusief standaard handbediening Kunststof schaarmodel
DN25 (ø 29 mm)
304 (L)
Las / Las
EPDM
25134209KI
VKL 4301 HB L/L DN40 EPDM 304
Kieselmann vlinderklep 4301 Las / Las DN40 (41) 1.4307 (304L) EPDM Inclusief standaard handbediening Kunststof schaarmodel
DN40 (ø 41 mm)
304 (L)
Las / Las
EPDM
25134211KI
VKL 4301 HB L/L DN50 EPDM 304
Kieselmann vlinderklep 4301 Las / Las DN50 (53) 1.4307 (304L) EPDM Inclusief standaard handbediening Kunststof schaarmodel
DN50 (ø 53 mm)
304 (L)
Las / Las
EPDM
25134213KI
VKL 4301 HB L/L DN65 EPDM 304
Kieselmann vlinderklep 4301 Las / Las DN65 (70) 1.4307 (304L) EPDM Inclusief standaard handbediening Kunststof schaarmodel
DN65 (ø 70 mm)
304 (L)
Las / Las
EPDM
25134215KI
VKL 4301 HB L/L DN80 EPDM 304
Kieselmann vlinderklep 4301 Las / Las DN80 (85) 1.4307 (304L) EPDM Inclusief standaard handbediening Kunststof schaarmodel
DN80 (ø 85 mm)
304 (L)
Las / Las
EPDM
25134217KI
VKL 4301 HB L/L DN100 EPDM 304
Kieselmann vlinderklep 4301 Las / Las DN100 (104) 1.4307 (304L) EPDM Inclusief standaard handbediening Kunststof schaarmodel
DN100 (ø 104 mm)
304 (L)
Las / Las
EPDM
Artikelnr. Omschrijving Maatvoering Elastomeer Voorraad
27100366KI
Ond KI afdichting  3 " HNBR
afdichting vlinderklep Type DIN 3" HNBR
27138103KI
Ond Kie klepblad DN20  316L
Onderdeel vlinderklep Klepblad Kieselmann DN20 (23) 316L
27134111KI
Ond Kie Klepblad DN50   304L
Onderdeel vlinderklep Klepblad Kieselmann DN50 (53) 304L
27100234KI
Ond KI afdichting  DN 40 MVQ
afdichting vlinderklep Type DIN + DIN FL-FL DN40 SILIKON
27900115KI
Lant st NW15-50 Kieselman SV
Kieselmann lantaarnstuk Vlinderklep DN15-50 Exclusief opbouwset
27100237KI
Ond KI afdichting  2,5 " MVQ
afdichting vlinderklep Type DIN 2,5" Silicone
27100336KI
Ond KI afdichting  DN 20 HNBR
afdichting vlinderklep Type DIN + DIN FL-FL DN20 HNBR
27100258KI
Ond KI afdichting  1,5 " FKM
afdichting vlinderklep Type DIN 1,5" FPM(Viton)
27100264KIN
Ond KI afdichting  3 " FKM nieuw
afdichting vlinderklep Type DIN 3" FPM(Viton) Nieuwe type
27900097KI
IFM proximity switch IFT 200
IFM proximity switch IFT 200 Connectie M12 x 1 plug type Detectie afstand 7mm 3-draads PNP logic - NO 10-36 V DC
27134034KI
Ond Kie vergr plaat DN10-50
Vlinderklep handbediening vergrendelingsplaat DN10-50 Kieselmann
27101281KI
Ond KI K-flex afdichting DN 40
K-flex afdichting vlinderklep voor tussen flens DN40
Materiaal

Product contact parts W.St. 1.4301/1.4307 of AISI 304(L) en 1.4404 of AISI 316L
Inwendige oppervlakte ruwheid Ra <0,8 μm, elektrolytisch gepolijst
Overige RVS delen W.St. 1.4301 / AISI 304
Standaard afdichtingen EPDM
Type afdichting (klep) T-profiel
Type afdichting (flenzen) Eigen afdichting
Lagerbus Alleen lekdetectie uitvoering (bovenzijde)
Maximale operating druk

16 bar (tot DN65)

10 bar (DN80 tot DN100)

6 bar (DN125 en groter)

Minimale druk Vacuüm
Maximale temperatuur Elastomeer afhankelijk
Maatvoering DN15 t/m DN150, 1” t/m 4”
DIN maatvoering DN15 t/m DN150
Inch maatvoering Inch 1” – 4”
ISO maatvoering n.v.t.
Mogelijke afdichting EPDM, MVQ (Siliconen), FKM (Viton), K-Flex
Uitvoering

Aansluiting Las, draad, puntstuk/wartel, flens en clampferrule
  DIN11851, DIN32676
  EN1092, RJT
Standaard bediening Handbediend (2 posities)
  Traploos instelbaar
  Handbediend met standmelding
Pneumatische aandrijving Dubbel lucht of lucht/veer (3 uitvoeringen)
Benodigde luchtdruk 5.5 tot 8 bar
Standmelding Standaard voorbereid boven op de Luchtmotor
Opties Aandrijving met klepstand steller
  Elektrische aandrijving
  Stuurkop (ASI module)
  Open/dicht melding (CE keur)
  Kinetrol zwenkaandrijving
Keur EHEDG EL
Onderhoud

Revisie / demontage Tussen flensuitvoering is In-line demontabel
  Overige modellen niet
Speciaal gereedschap nodig Nee
Uniek

Handbediening Kunststof schaarmodel
Pneumatische bediening Multi veerpakket
  Standaard voorzien van indicator, zeer sterk
Tussenflens uitvoering K-Flex (EHEDG keur)
