Inoxpa type 4800
Toepassing Inoxpa Type DIN Vlinderklep
Inoxpa is een Spaanse producent en vooral bekend door de gunstige prijs/kwaliteit verhouding. De range van de Inoxpa vlinderklep is kwalitatief ook zeer goed. Daarnaast voldoet de Inoxpa Type DIN Vlinderklep technisch aan alle eisen en actuele normen. Bovendien kan de universele uitvoering gecombineerd worden met onderdelen van andere merken. Daarnaast zijn de afsluiters en afdichtingen ook gemerkt en voorzien van werkstofnummer, maat en chargenummer.

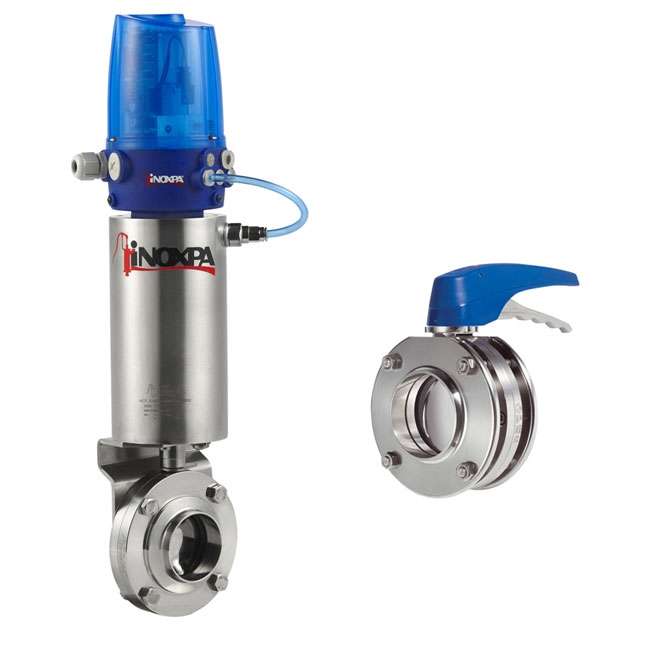

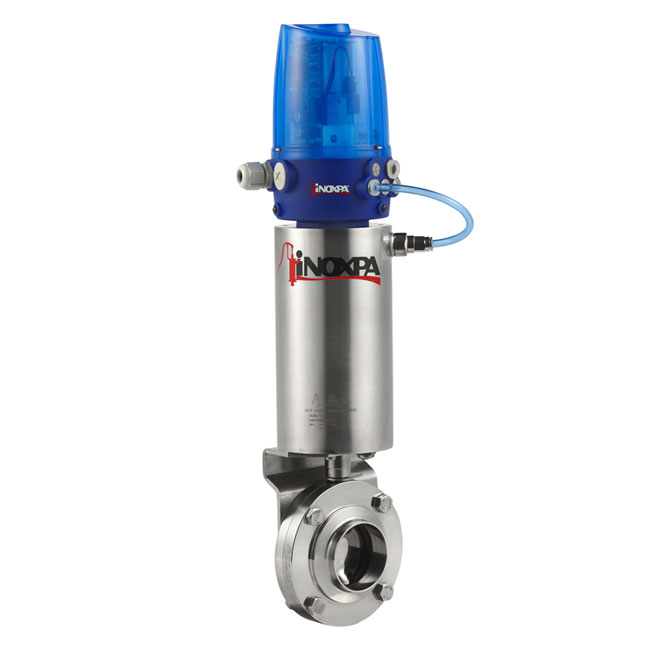

De afdichtingen worden geproduceerd van EN1935 en FDA goedgekeurde materialen. Bovendien maakt de flexibiliteit van Inoxpa het mogelijk om de vlinderkleppen geheel naar klantwens (speciale aansluitingen of inbouwmaten) te produceren. De vlinderkleppen zijn ook leverbaar met 3.1 certificaat. Daarnaast heeft Inoxpa ook een meerweg of lekdetectie uitvoering. Optioneel is de vlinderklep ook leverbaar met een luchtmotor om de klep lucht gestuurd te schakelen. Daarnaast kan de vlinderklep ook nog worden uitgevoerd met een C-top stuurkop voor optimale controle.
| Artikelnr. | Omschrijving | Maatvoering | Materiaalsoort | Aansluiting | Bediening | Voorraad |
|---|---|---|---|---|---|---|
|
25134001CA
|
Inoxpa vlinderklep 4800
Las / Las
DN10 (13) 1.4307 (304L)
EPDM
Exclusief bediening
|
DN10 (ø 13 mm)
|
304 (L)
|
Las / Las
|
|
|
|
25134003CA
|
Inoxpa vlinderklep 4800
Las / Las
DN20 (23) 1.4307 (304L)
EPDM
Exclusief bediening
|
DN20 (ø 23 mm)
|
304 (L)
|
Las / Las
|
|
|
|
25138001CA
|
Inoxpa vlinderklep 4800
Las / Las
DN10 (13) 1.4404 (316L)
EPDM
Exclusief bediening
|
DN40 (ø 41 mm)
|
316 (L)
|
Las / Las
|
|
|
|
25138202IN
|
Inoxpa vlinderklep 4800
Las / Las
DN15 (19) 1.4404 (316L)
EPDM

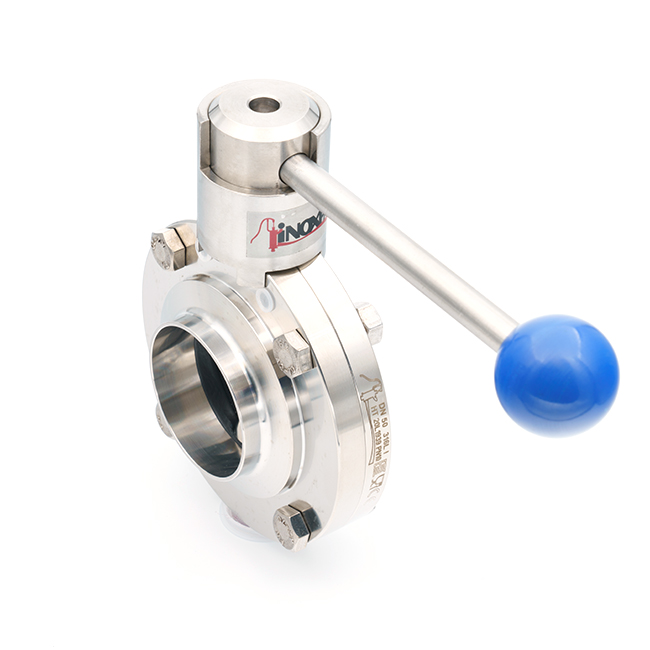

Inclusief RVS handbediening
2-standen
|
DN15 (ø 19 mm)
|
304 (L)
|
Las / Las
|
Handbediend
|
|
|
25138801IN
|
Inoxpa vlinderklep 4800
Las / Las
DN10 (13) 1.4404 (316L)
EPDM
Inclusief luchtmotor A940 T1
Lucht openend / veer sluitend (NC)
Voorbereid voor sensoren: nee
Voorbereid voor stuurkop: nee
|
DN40 (ø 41 mm)
|
316 (L)
|
Las / Las
|
Pneumatisch Lucht open / Veer sluiten
|
|
|
25138802IN
|
Inoxpa vlinderklep 4800
Las / Las
DN15 (19) 1.4404 (316L)
EPDM
Inclusief luchtmotor A940 T1
Lucht openend / veer sluitend (NC)
Voorbereid voor sensoren: nee
Voorbereid voor stuurkop: nee
|
|
304 (L)
|
Las / Las
|
Pneumatisch Lucht open / Veer sluiten
|
|
|
25138803IN
|
Inoxpa vlinderklep 4800
Las / Las
DN20 (23) 1.4404 (316L)
EPDM
Inclusief luchtmotor A940 T1
Lucht openend / veer sluitend (NC)
Voorbereid voor sensoren: nee
Voorbereid voor stuurkop: nee
|
DN40 (ø 41 mm)
|
316 (L)
|
Las / Las
|
Pneumatisch Lucht open / Veer sluiten
|
|
|
25148003CA
|
Vlinderklep Inoxpa
Las/Las DN20
exclusief handbediening
FPM (Viton) 316
|
DN20 (ø 23 mm)
|
316 (L)
|
Las / Las
|
|
|
|
25254005CA
|
Vlinderklep DIN las/draad
DN25, -/- HB 304 Silicone
|
DN25 (ø 29 mm)
|
304 (L)
|
Las / Draad
|
|
|
|
25254013CA
|
Vlinderklep DIN las/draad
DN65, -/- HB, Silicone 304L
|
DN65 (ø 70 mm)
|
304 (L)
|
Las / Draad
|
|
|
|
25254014CA
|
Vlinderklep DIN las/draad
3" -/- HB 304L Silicone
|
4" (ø 101,6 mm)
|
304 (L)
|
Las / Draad
|
|
|
|
25254016CA
|
Vlinderklep DIN las/draad
4", -/- HB, Silicone, 304L
|
|
|
|
|
|
| Artikelnr. | Omschrijving | Maatvoering | Elastomeer | Voorraad |
|---|---|---|---|---|
|
27500280IN
|
Servicekit vlinderklep
1"/NW25 EPDM
|
|
|
|
|
27100226CA
|
Vlinderklep afdichting Candigra
DN10-15 / 1/2"-3/4" MVQ (Silicone)
|
|
|
|
|
27100292CA
|
Onderdeel Inoxpa vlinderklep
Klepzitting Mod.
|
|
|
|
|
27138105CA
|
Vlinderklep onderdelen
Klepblad DN25 (29) /1" (25.4) 316L
Model vanaf 1990
|
|
|
|
|
27134161CA
|
Inoxpa lantaarnstuk
Vlinderklep 4800 - Actuator '06
Luchtmotor '06 DN50 -2"
Voorbereid voor sensoren: nee
RVS 304
|
|
|
|
|
27138115CA
|
Vlinderklep onderdelen
Klepblad DN80 (85) 316L
Model vanaf 1990
|
|
|
|
|
27100257CA
|
Onderdeel Inoxpa vlinderklep
Klepzitting Mod.
|
|
|
|
|
27500282IN
|
Servicekit vlinderklep
NW32 EPDM
|
|
|
|
|
27100807CA
|
Onderdeel vlinderklep Inoxpa
Lagerbus 3"
|
|
|
|
|
27138107CA
|
Vlinderklep onderdelen
Klepblad DN32 (35) 316L
Model vanaf 1990
|
|
|
|
|
27100259CA
|
Onderdeel Inoxpa vlinderklep
Klepzitting Mod.
|
|
|
|
|
27134165CA
|
Inoxpa lantaarnstuk
Vlinderklep 4800 - Actuator '06
Luchtmotor '06 DN80
Voorbereid voor sensoren: nee
RVS 304
|
|
|
|
Materiaal |
|
| Product contact parts | W.St. 1.4301/1.4307 of AISI 304(L) en 1.4404 of AISI 316L |
| Inwendige oppervlakte ruwheid | Ra <0,8 μm |
| Overige RVS delen | W.St. 1.4301 / AISI 304 |
| Standaard afdichtingen | EPDM |
| Type afdichting (klep) | V-profiel |
| Type afdichting (flenzen) | Eigen afdichting, vierkant |
| Lagerbus | Ja, boven en onder gelijk |
| Maximale werdruk | 10 bar |
| Minimale werkdruk | 0,2 bar |
| Maximale temperatuur | Elastomeer afhankelijk |
| Maatvoering | DN15 t/m DN200, 1” t/m 6” |
| DIN maatvoering | DN15 t/m DN200 |
| Inch maatvoering | Inch 1” – 6” |
| ISO maatvoering | n.v.t. |
| Mogelijke afdichting | EPDM, MVQ (Siliconen), FPM (Viton), NBR |
Uitvoering |
|
| Aansluiting | Las, draad, puntstuk/wartel, flens en clampferrule |
| DIN11851, DIN32676, ISO2852 | |
| SMS, IDF, RJT, Macon | |
| Standaard bediening | Handbediend (2 posities) |
| Traploos instelbaar | |
| Handbediend met standmelding | |
| Pneumatische aandrijving | Dubbel lucht of lucht/veer (3 uitvoeringen) |
| Benodigde luchtdruk | 6 tot 8 bar Lo/Vs, 4 tot 6 bar Lo/Ls |
| Standmelding | D.m.v. bracket op actuator |
| Opties | Aandrijving met klepstand steller |
| Elektrische aandrijving | |
| Stuurkop (ASI module) | |
| Open/dicht melding (CE keur) | |
| Keur | Atex |
Onderhoud |
|
| Revisie / demontage | Tussen flens uitvoering is In-line demontabel |
| Overige modellen niet | |
| Speciaal gereedschap nodig | Nee |
Uniek |
|
| Handbediening |
Schaar handgreep Roestvaststaal handgreep |
